Разборка Saitek X52 Pro

Терпение :)

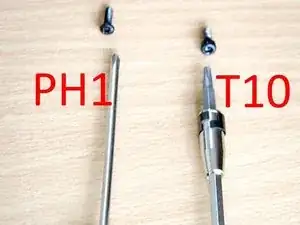

Вам понадобятся 2 маленькие отвертки с крестовым (PH1) и торцевым (T10) наконечниками.

Список наконечников отверток можно найти здесь http://en.wikipedia.org/wiki/List_of_scr...

Пожалуйста, уделите время и запомните, как собирается ваш джойстик и все детали, которые можно отсоединить. Рекомендуется сделать несколько фотографий перед разборкой.

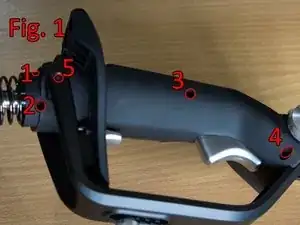

С помощью крестовой отвертки открутите винты #1 до #4 на рисунке 1.

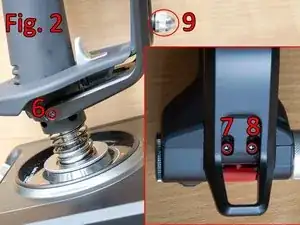

Используя торцевой биту T10, открутите винты #5 (рисунок 1), #6, #7 и #8 (рисунок 2).

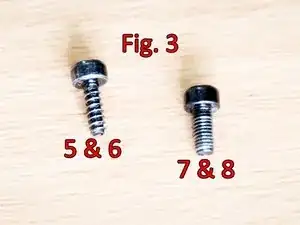

Винты 5 и 6 имеют больший шаг резьбы, чем 7 и 8, хотя головы у них одинаковые. Поэтому будьте осторожны, когда будете их закручивать (рисунок 3).

С помощью руки открутите винт #9 (рисунок 2). Обратите внимание, что вы не можете полностью удалить этот винт, но это и не требуется.

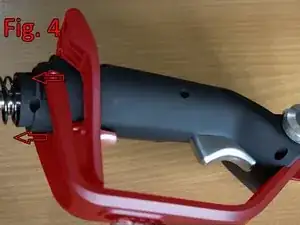

Осторожно снимите пластиковую скобу и опору, удерживающую «курок мизинца», надавливая на нее в сторону курка (рисунок 4).

НЕ применяйте силу, иначе вы можете сломать ее.

Будьте осторожны, чтобы не повредить провод курка мизинца!

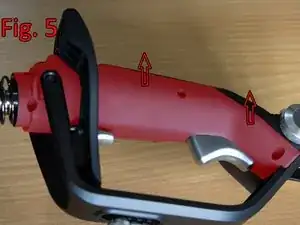

Снимите крышку стика, чтобы открыть доступ к контактам и проводке (рисунок 5).

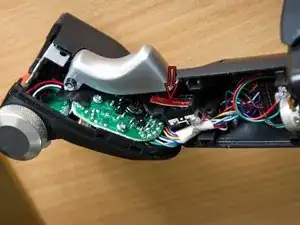

Обратите внимание на маленькую металлическую пластину.

Согните ее немного в середине, чтобы при нажатии на курок она действительно нажимала маленький синий переключатель внутри стика.

Проверьте курок перед установкой пластикового покрытия.

Запомните, что при закручивании винтов 5 и 6 идут на нижние стороны, а 7 и 8 — на верхние.

Примечание: внутри курка есть два винта, которые можно использовать для удлинения или втягивания штифта, который нажимает на металлическую пластину. Попробуйте отрегулировать это в первую очередь.
