Замена печатной платы верхних кнопок Logitech Extreme 3D Pro
Верхние кнопки и курок обычно являются самыми часто используемыми, что означает, что переключатели могут стать первыми, которые износятся. Это потребует замены для полного функционирования джойстика.
Шаг 1
Удалите эти три винта Philips #1:
Два винта по 10 мм.
Один винт по 7 мм.
Шаг 2
С помощью пальцев опустите резиновый чехол, чтобы открыть два винта под джойстиком.
Удалите два винта Philips #1 по 10 мм.
Шаг 3
Разъедините шасси джойстика вручную.
Освободите этот зажим, расположенный под подлокотником.
Печатная плата будет свободной и может упасть вниз.
Шаг 4

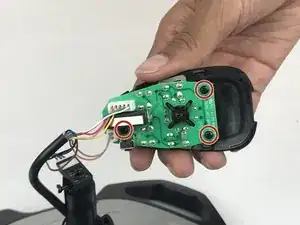

Удалите три винта Philips #1 по 7 мм с платы кнопок.

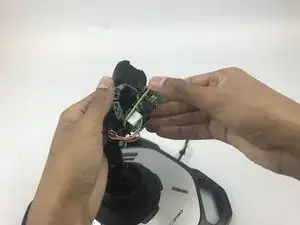

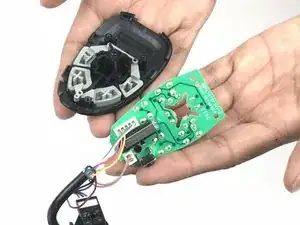

Удалите плату кнопок из пластиковой крышки.
При разборке пластиковые кнопки могут выпасть.
Шаг 5

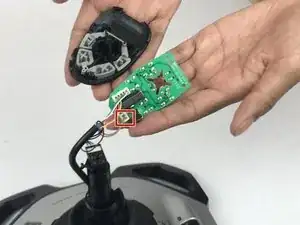

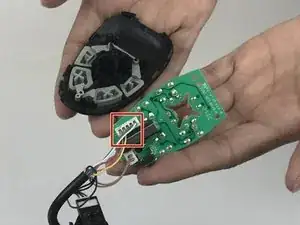

Отключите кабель от платы кнопок.
Шаг 6

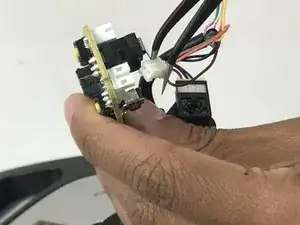

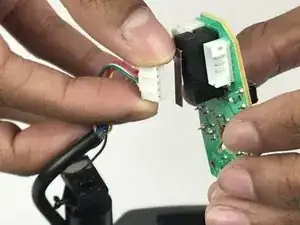

Отключите меньший кабель от платы кнопок.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
