Замена USB-кабеля Logitech Extreme 3D Pro
После длительного использования USB-кабель мог износиться или полностью порваться. Вам потребуется заменить кабель, чтобы продолжить использовать джойстик.
Шаг 1
Уберите эти три винта с крестовой головкой #1:
Два винта по 10 мм.
Один винт на 7 мм.
Шаг 2
Используя пальцы, опустите резиновый чехол, чтобы открыть два винта под джойстиком.
Удалите два винта с крестовой головкой #1 по 10 мм.
Шаг 3
Разъедините корпус джойстика вручную.
Отпустите этот зажим, находящийся под подлокотником.
Печатная плата будет свободной и может упасть.
Шаг 4
Удалите восемь винтов с крестовой головкой #1 по 10 мм с нижней части.
Шаг 5
Переверните джойстик в вертикальное положение.
Поднимите серебряную крышку базы и пропустите свободную печатную плату через нее.
Будьте осторожны с проводами, все еще подключенными к серебряной крышке базы снизу джойстика.
Шаг 6

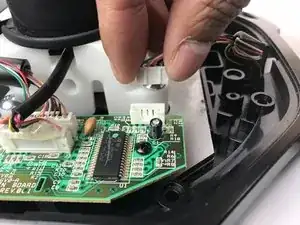

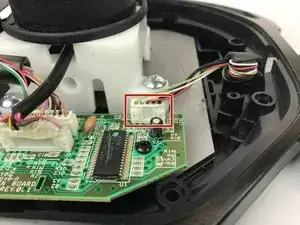

Осторожно потяните за штекер прямо вверх.
Может потребоваться некоторое усилие, чтобы снять кабель. Однако будьте осторожны, чтобы не повредить провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
