Замена платы переключателей акселератора Logitech G X56 HOTAS

Консоли

Если переключатели на вашем акселераторе Logitech G X56 HOTAS не реагируют, заедают или время от времени работают неправильно, проблема может заключаться в неисправной плате переключателей. Этот гид проведет вас через процесс замены платы для восстановления полной функциональности ввода. Обратите внимание, что этот ремонт требует пайки, так как переключатели соединены напрямую с платой. Убедитесь, что вы уверенно владеете основами пайки перед началом.

Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и распаивать соединения и примите соответствующие меры предосторожности перед началом.

Шаг 1

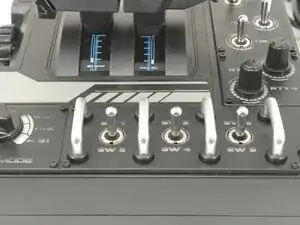

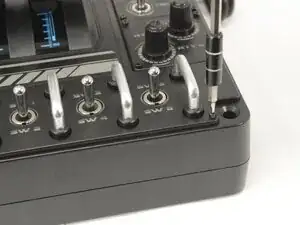

Удалите восемь винтов с шестигранной головкой длиной 8.6 мм и диаметром 1.5 мм с панели с надписью.

Шаг 2

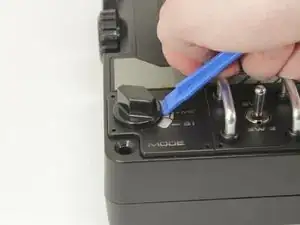

Используйте инструмент для открытия, чтобы снять ручку переключателя режима.

Шаг 3

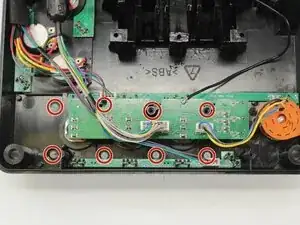

Снимите восемь винтов Phillips #1 длиной 12.5 мм с нижней стороны панели с надписью.

Эти винты пластиковые! Будьте очень осторожны при применении силы.

Шаг 4

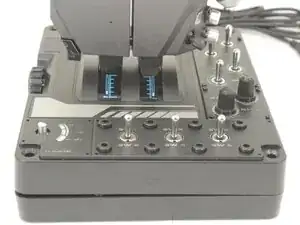

Поставьте акселератор опять в вертикальное положение, используя нижнюю панель в качестве подставки.

Осторожно оторвите панель с надписью от корпуса акселератора.

Шаг 5

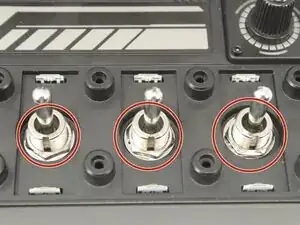

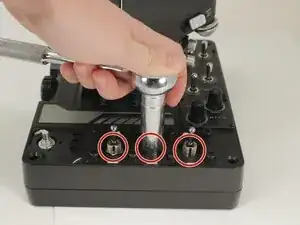

Удалите гайки диаметром 14 мм у основания переключателей.

Шаг 6

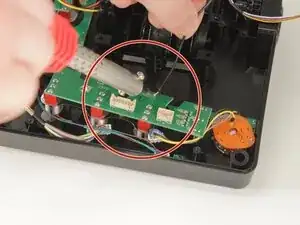

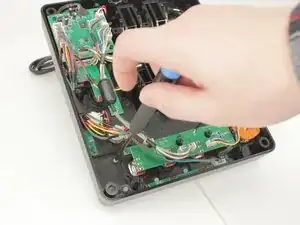

Отключите разъемы и распаяйте один черный провод.

Шаг 7

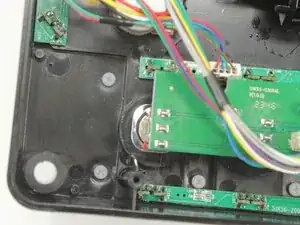

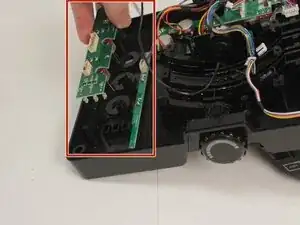

Удалите и замените дочернюю плату переключателя.

Заключение

Чтобы собрать устройство, следуйте вышеуказанным шагам в обратном порядке.
Сдайте ваши электронные отходы сертифицированному переработчику R2 или e-Stewards.
Ремонт не удался? Попробуйте некоторые основные рекомендации по устранению неполадок или спросите у нашего сообщ

Перевод руководства с ifixit.com
