Замена потенциометра переключателя режимов джойстика Logitech G X56 HOTAS
Со временем переключатель режимов на джойстике Logitech G X56 HOTAS может перестать реагировать или работать нестабильно из-за износа, коррозии или внутренних неисправностей. Если возникают проблемы с переключением режимов или поворотный переключатель перестал корректно реагировать на действия пользователя, вероятно, требуется замена переключателя режимов. В этом руководстве пошагово описано, как безопасно заменить переключатель и восстановить полную работоспособность устройства.
Шаг 1
Открутите восемь шестигранных винтов длиной 8,6 мм с головкой 1,5 мм с панели с обозначениями.
Шаг 2
Используйте инструмент для вскрытия, чтобы снять ручку переключателя режимов.
Шаг 3
Открутите восемь винтов с крестообразным шлицем №1 длиной 12,5 мм с нижней стороны панели с обозначениями.
Эти винты изготовлены из пластика! Будьте предельно осторожны при приложении усилий.
Шаг 4
Поверните джойстик лицевой стороной вверх, используя нижнюю панель в качестве подставки.
Осторожно отогните панель с обозначениями от корпуса джойстика.
Шаг 5

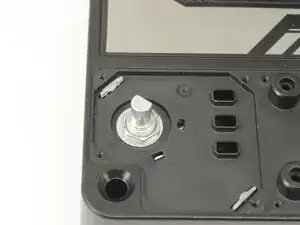

Используйте глубокую головку на 11 мм, чтобы снять гайку с оси переключателя.
Шаг 6
Переверните джойстик.

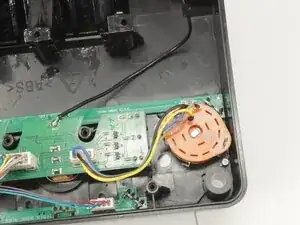

Потенциометр переключателя режимов можно определить по оранжевой пластиковой контактной пластине.

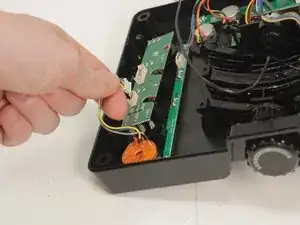

Отсоедините разъём потенциометра от печатной платы, потянув его строго вверх и вверх из разъёма.
Шаг 7

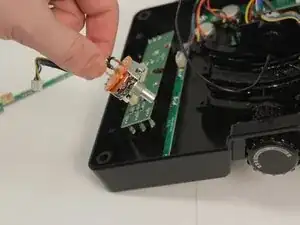

Осторожно извлеките потенциометр переключателя режимов, вытянув его прямо из основной панели.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
