Замена переключателя джойстика Microsoft Sidewinder Force Feedback 2

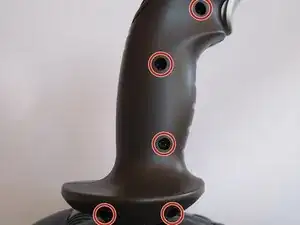

Удалите (5) винтов с крестовой головкой на корпусе джойстика. Два нижних потребуют более длинной отвертки, чем обычная сменная битовая отвертка.

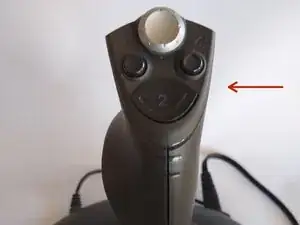

Разъедините две половинки корпуса джойстика, удерживая кнопки Хэт, #1 (спуск) и #2 от выпадения и утери.

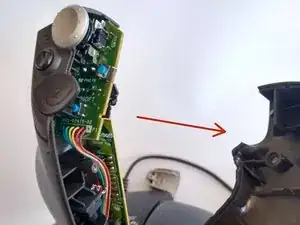

Теперь доступны две печатные платы: одна для переключателей, другая для инфракрасного сенсора, а также энкодер поворота руля. Печатные платы закреплены в корпусных половинках с использованием трения, их можно удалить вручную с небольшим или умеренным усилием. Будьте осторожны с проводкой.

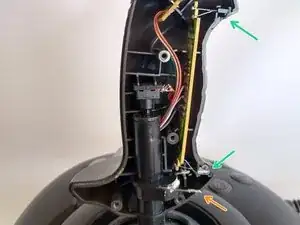

Обратите внимание, чтобы не согнуть пружину руля и не disturb лубрикант на дне джойстика.

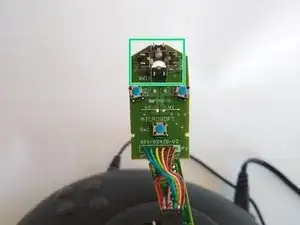

Будьте осторожны с выводами для инфракрасного светодиода и фотодиода.

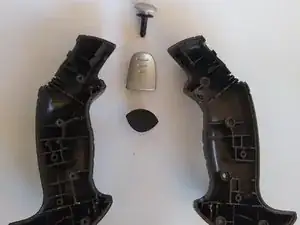

Отложите половинки корпуса, спуск, Хэт и кнопку #2.

С удаленными половинками джойстика, печатные платы становятся доступными.

(3) 6x6x4.3 мм кнопки с моментальным включением для кнопок #2, 3, 4. Omron B3F-1002 или эквивалент.

(4) 6x6x4.5 мм кнопки с моментальным включением под углом для кнопок Хэт #9, 10, 11, 12. Omron B3F-3122 или эквивалент.

(1) x 6x6x7.3 мм переключатель для кнопки спуска #1. Omron B3M-6009 или эквивалент.

Для этого шага потребуется паяльник, припой с флюсом, паяльный вакуум и/или паяльная проволока. Я настоятельно рекомендую сначала изучить пайку и разпайку для компонентов с проходными выводами, прежде чем пытаться это сделать; это не легкий первый опыт пайки.

Используйте паяльник, чтобы нагреть существующие паяные соединения до расплавления, а затем используйте проволоку или паяльный вакуум, чтобы удалить припой. Как только достаточное количество припоя будет удалено, неработающий переключатель можно удалить с печатной платы. Обратите внимание на ориентацию удаленного переключателя, взглянув на поднятые линии на дне переключателя.
