Разборка игрового блока Razer Panthera Evo

Отключите USB-кабель устройства, если он подключен к консоли или компьютеру.

Переверните устройство на его нижнюю сторону.

Открутите шесть винтов с помощью отвертки с крестовым отверстием, расположенных по периметру устройства.

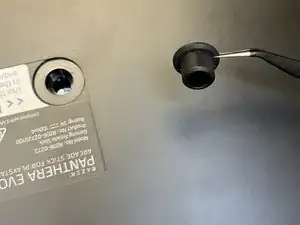

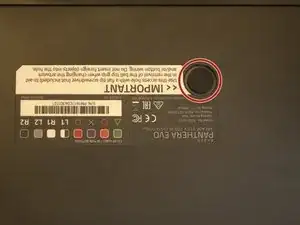

Снимите резиновую заглушку, расположенную в центре устройства.

Под снятой заглушкой должен открыться металлический винт внутри отверстия доступа.

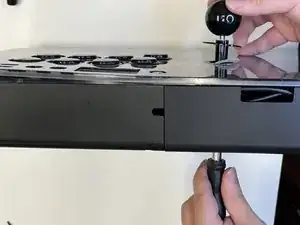

Поместите плоскую отвертку прочно в головку винта.

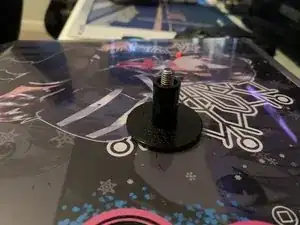

Открутите верхнюю часть шара против часовой стрелки, крепко удерживая отвертку на месте.

Поверните устройство так, чтобы акриловая сторона была сверху.

Снимите защитный кожух и пыльник джойстика с устройства.

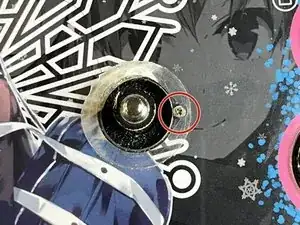

Открутите серебряный винт, расположенный рядом с рычагом, с помощью отвертки с крестовым отверстием.

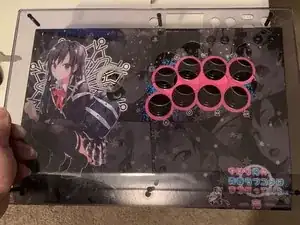

Схватите акриловую верхнюю панель и снимите ее с устройства. Затем сделайте то же самое с бумажной вставкой под ней.

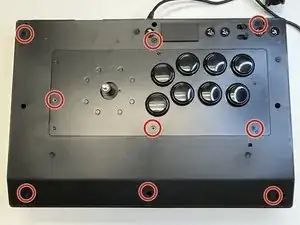

Найдите и открутите 9 винтов, расположенных на поверхности устройства, с помощью отвертки с крестовым отверстием.

Поверните устройство так, чтобы кабель смотрел на вас.

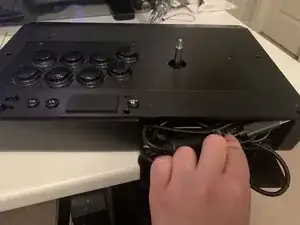

Откройте картридж, в котором находится кабель, и вытяните кабель, поместив его внутрь картриджа.

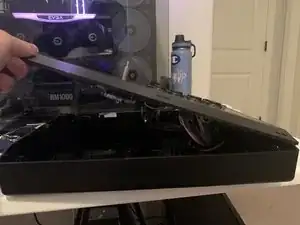

Поверните устройство, так чтобы кабель теперь был напротив вас, и поднимите верхнюю панель вправо.

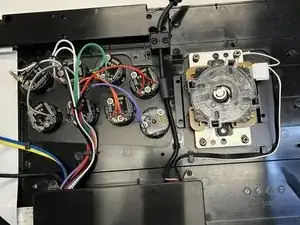

Теперь все кнопки, кабели и рычаг джойстика доступны. Мы можем перейти к их отключению.

Начните с отключения проводов от кнопок.

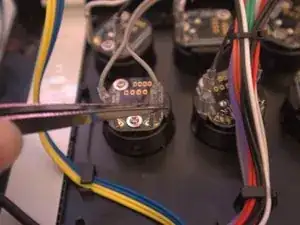

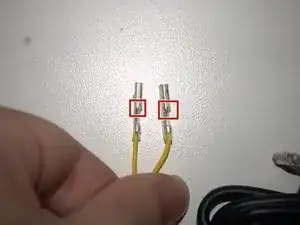

Используйте пинцет, чтобы слегка сжать выступ, находящийся за обжимом провода. Затем аккуратно снимите его с разъема кнопки.

Повторите это для всех 10 кнопок.

Используйте легкое давление, чтобы освободить провода от кнопки. Вы можете повредить провода/кнопки, применяя слишком много давления.

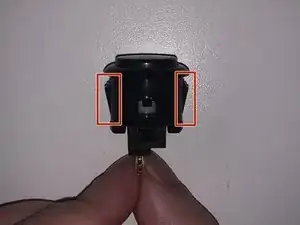

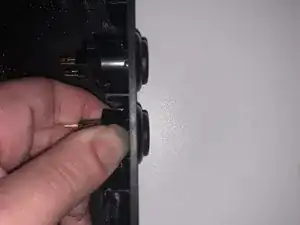

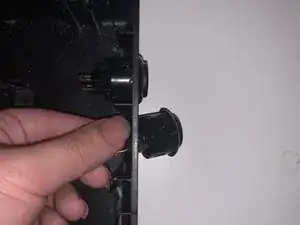

Найдите две защелки, расположенные напротив друг друга на кнопке.

Сжимайте защелки одновременно, поворачивайте и проталкивайте.

Повторите это для всех 10 кнопок на устройстве.

Последним компонентом, соединяющим верхнюю панель с нижним корпусом, является аудиоразъем.

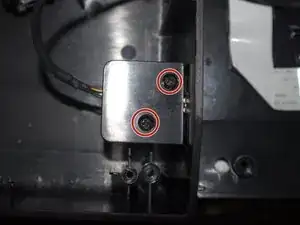

Чтобы удалить его, найдите маленький блок с двумя винтами сверху в правом нижнем углу нижнего корпуса.

Открутите винты с помощью отвертки с крестовым отверстием, затем снимите верхнюю часть.

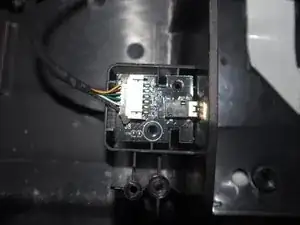

Это должно открыть устройство Audio I/O, аккуратно извлеките его из отсека.

Найдите прямоугольный блок в верхнем левом углу верхней панели устройства.

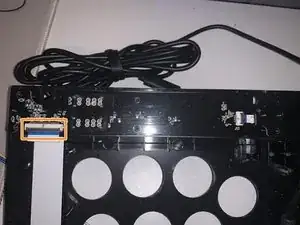

Сначала снимите USB-кабель, открутив два винта с помощью отвертки с крестовым отверстием.

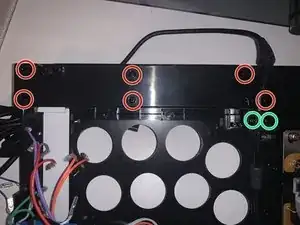

Затем найдите 6 винтов на прямоугольном блоке и открутите их с помощью отвертки с крестовым отверстием.

Единица интерфейса PS4 теперь должна быть доступна.

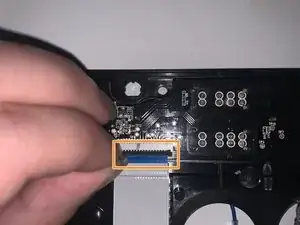

Чтобы отключить ее, осторожно поднимите язычок на ленточном разъеме пальцем и вытяните его.

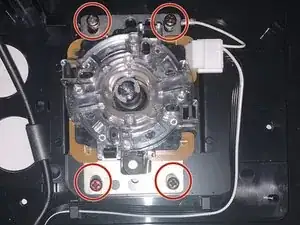

Найдите 4 винта вокруг основания рычага и открутите их с помощью отвертки с крестовым отверстием.

Иногда клей на винтах может сделать их трудными для извлечения. Подумайте о том, чтобы использовать плоскогубцы, если винты на вашем устройстве вызывают затруднения.

Извлеките джойстик из верхней панели.

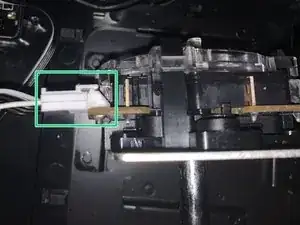

Отключите белый разъем Molex, потянув за язычок, а затем вытяните разъем.

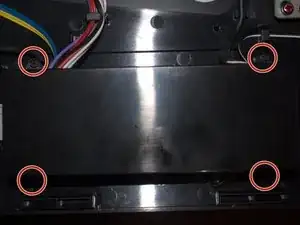

Найдите 4 винта вокруг корпуса и открутите их с помощью отвертки с крестовым отверстием.

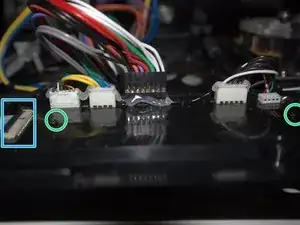

Как только основная плата PCB станет доступной, снова открутите два винта с помощью отвертки с крестовым отверстием.

Затем извлеките ленточный кабель из разъема.

Обратитесь к шагу 8, если вам нужно напомнить, как отключить ленточный кабель.

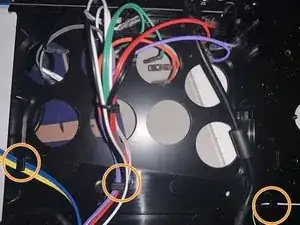

Удалите провода из зажимов и затем аккуратно извлеките основную плату PCB из корпуса.
