Замена проводки Saitek/logitech X52 Pro/not pro

Терпение :)

Вам понадобится 2 маленькие отвёртки с наконечками Phillips (крест) PH1 и Torx (звёздочка) T10.

Список типов наконечников отвёрток можно найти здесь http://en.wikipedia.org/wiki/List_of_scr...

Пожалуйста, уделите минуту и обратите внимание на то, как собран ваш джойстик и какие части отсоединяются. Рекомендую сделать несколько фото перед разборкой.

Отвинтите винты №1–№4 на рис. 1 отвёрткой Phillips.

Используя Torx T10, отвинтите винт №5 (рис. 1), а также №6, №7 и №8 (рис. 2).

Винты 5 и 6 имеют более крупную резьбу, чем 7 и 8, хотя головки одинаковые. Будьте внимательны при обратной сборке (рис. 3).

Отвинтите винт №9 (рис. 2) вручную. Обратите внимание: этот винт нельзя полностью вынуть, и делать этого не требуется.

Аккуратно снимите пластиковый кронштейн и держатель, фиксирующий «мелкий триггер», сдвинув его в сторону триггера (рис. 4).

НЕ применяйте силу при съёме, иначе можно его сломать.

Будьте осторожны, чтобы не повредить провод мелкого триггера!

Снимите крышку рукояти, чтобы открыть контакты и проводку (рис. 5)

Обратите внимание на небольшую металлическую пластину.

Слегка согните её по центру так, чтобы при нажатии триггера он действительно нажимал на маленький синий переключатель внутри рукояти.

Протестируйте триггер перед установкой пластиковой крышки обратно.

Помните при завинчивании винтов: 5 и 6 идут по нижним бокам, а 7 и 8 — по верхним.

Примечание: внутри триггера есть два винта, с помощью которых можно либо выдвинуть, либо втянуть штифт, надавливающий на металлическую пластину. Попробуйте отрегулировать это в первую очередь.

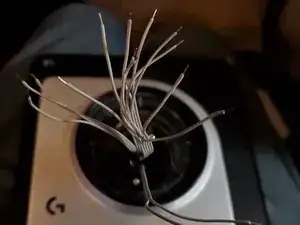

Взял старый IDE-кабель и извлёк из него провода. Протягивать провод через конструкцию довольно утомительно. В итоге я разделил ленту на 2 группы по 5 жил, одну 2-жильную и одну 3-жильную. В вале есть 2 паза. Верхний хочет выскочить, не давайте ему этого делать. (Правка: разделяйте все провода, если используете IDE-ленту — мне пришлось всё переделывать, потому что я этого не сделал.)

Этот металлический вал (обведён) постоянно становится причиной обрывов проводов. Logitech экономит на проводах... Устал постоянно паять их обратно, а заменённые провода были чуть толще и теперь не видно обрыв — поэтому заменяю всю проводку. (На этот раз причиной оказался не обрыв провода, а ослабленный контакт в разъёме, но ремонт всё равно был нужен.)

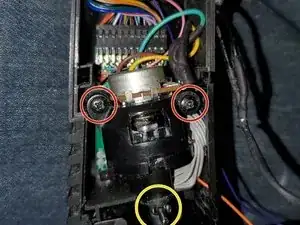

После разборки снимите эти 2 винта (тонкие винты). Небольшим вращением можно снять рукоять джойстика с основания. Потенциометр крена просто сдвигается, как только вы отсоедините рукоять.

Металлический штифт (в жёлтом) проходит через паз. Нужно совместить плавающую часть под валом, слегка повернуть и одновременно удерживать пружину вниз. Это, пожалуй, самая трудная часть сборки. Можно потренироваться без установки потенциометра крена, но для окончательной сборки потенциометр должен быть установлен.

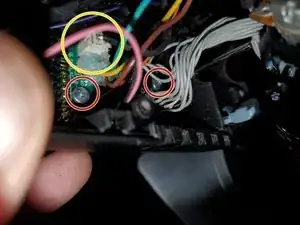

Отвинтите эти 2 винта, и плата выйдет наружу.

Отсоедините кнопку мелкого триггера (в жёлтом)

Провода переключателя триггера (лучше припаять для удобства демонтажа)

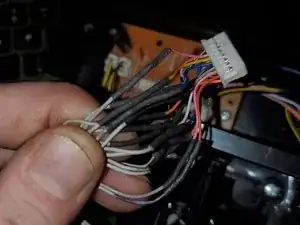

Провода, которые нужно выпаять. Закончу позже и загружу результаты, но эти фото помогут тем, кто их ищет. Я не мог их найти.

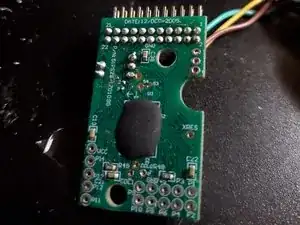

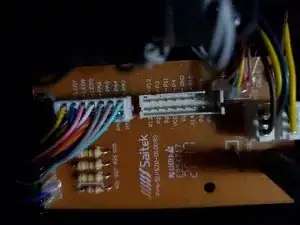

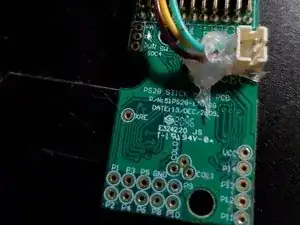

Распиновка платы: p5 на плате основания на самом деле находится в другом ряду, но в той же позиции.

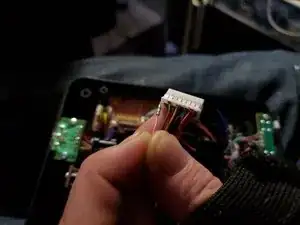

Готово. Примечание: гнездовой контакт был фактически незакреплён, поэтому пришлось вынуть его из белого разъёма и сжать клеммы. (Использовал зубочистку, чтобы поднять защёлку, которая удерживает контакт.)

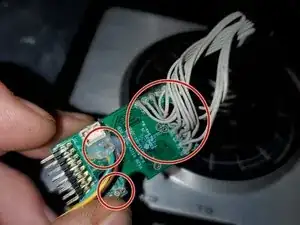

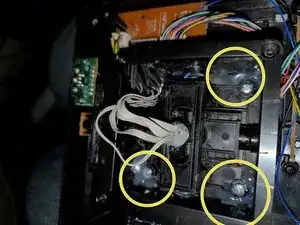

Горячий клей здесь очень полезен, но не обязателен. Однако настоятельно рекомендую использовать его в основании в месте вала, как показано здесь. Также не помешает закрепить клеем провода на плате (обведено).

Горячий клей в основании — предыдущий ремонт (обведено жёлтым).

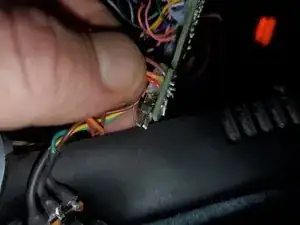

Потребуется хорошее зрение (или увеличение). Возьмите зубочистку, иглу или что-то с острым краем (нож тоже подойдёт), подденьте защёлку, удерживающую контакт, и вытяните провод.

У контакта есть две стороны, которые разошлись на контакте, поэтому сожмите их вместе. Я использовал ногти, но можно также использовать пинцет.

На этот раз это была моя реальная проблема — сначала ослабел контакт заземления. В 99% случаев причиной является обрыв провода.
