Замена переключателя Flying Pinky на джойстике Logitech G X56 HOTAS
Если ваш джойстик Logitech G X56 HOTAS (модель 945-000058) не реагирует на нажатия переключателя Flying Pinky, воспользуйтесь этим руководством для замены неисправного переключателя.
Переключатель Flying Pinky расположен возле основания джойстика и часто используется в качестве модификатора управления или для переключения вторичных функций во время полёта в симуляторе. Неисправный переключатель может приводить к пропущенным командам, непоследовательной активации или полному отсутствию отклика.
Перед использованием этого руководства осмотрите переключатель на предмет физических повреждений или засорения, которые могут мешать его работе. Обязательно проверьте джойстик на другом USB-порту или компьютере, чтобы исключить программные конфликты.
Перед началом работы отключите джойстик от компьютера и любых источников питания.
Шаг 1
Поверните фиксирующий обод против часовой стрелки, затем извлеките джойстик из основания.
Шаг 2
Удалите пять винтов Phillips #0 длиной 11,7 мм, закрепляющих корпус.
Шаг 3
Разведите части корпуса джойстика, чтобы открыть внутренние компоненты.
Для разъединения корпуса потребуется небольшое усилие.
Будьте внимательны, чтобы не повредить и не перегрузить подключённый кабель.
Шаг 4
Хватом вытяните белый разъём прямо из его гнезда.
Разъём хрупкий. При резком извлечении его повреждение может повлиять на работу печатной платы.
Шаг 5
См. замену других деталей для левой или правой стороны (сначала левая, затем правая сторона по порядку).
Шаг 6

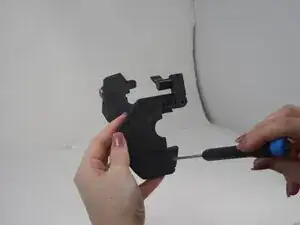

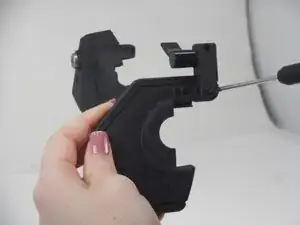

Удалите следующие винты на нижней стороне правой половины джойстика:
Три винта Phillips #000 длиной 5,7 мм
Два винта Phillips #00 длиной 6,9 мм
Шаг 7

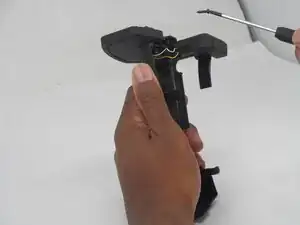

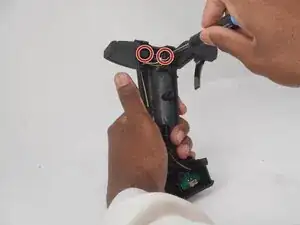

Удалите два винта Phillips #0 длиной 11,7 мм.
Шаг 8
Отделите монтажную пластину, соединённую с корпусом джойстика.
Берегите кабели от натяжения.
Шаг 9

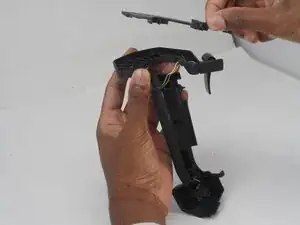

Снимите верхнюю панель монтажной пластины.
Шаг 10

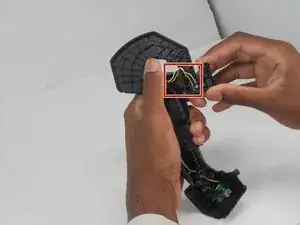

Снимите переключатель Flying Pinky, потянув его пальцами.
При неаккуратных действиях жёлтая и белая проводка, соединённая с печатной платой, и пружина, прикреплённая к переключателю, могут выпасть.
Заключение
Для сборки выполните перечисленные шаги в обратном порядке.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
