Замена основной пружины джойстика Logitech Extreme 3D Pro
При движении джойстика основная пружина изгибается. Пружина также удерживает джойстик в вертикальном положении. Со временем пружина может привести к провисанию джойстика при простое. В этом случае потребуется замена пружины.
Шаг 1

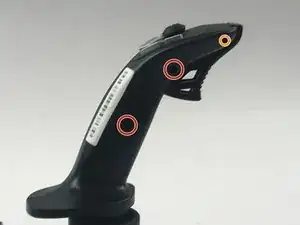

Удалите эти три винта с шестигранной головкой Phillips #1:
Два винта 10 мм.
Один винт 7 мм.
Шаг 2

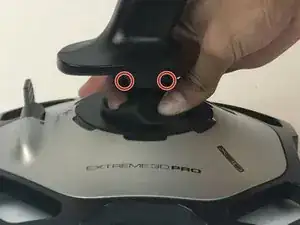

Пальцами опустите резиновый чехол, чтобы открыть два винта под джойстиком.
Удалите два винта Phillips #1 длиной 10 мм.
Шаг 3

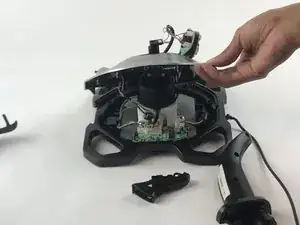

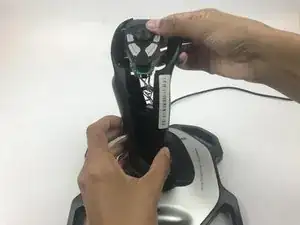

Разъедините корпус джойстика вручную.

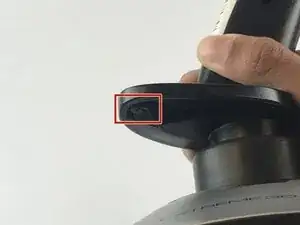

Освободите этот зажим, расположенный под подставкой для руки.
Печатная плата будет свободной и может упасть.
Шаг 4

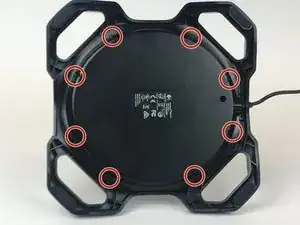

Снимите восемь винтов Phillips #1 длиной 10 мм с нижней части.
Шаг 5
Поставьте джойстик в вертикальное положение.

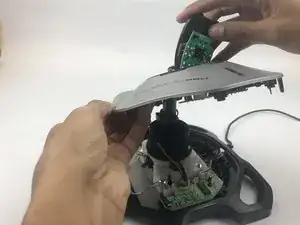

Поднимите серебристую крышку основания и протяните через неё свободную печатную плату.
Осторожно с проводами, которые всё ещё подсоединены к серебристой крышке снизу джойстика.
Шаг 6

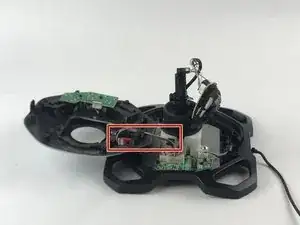

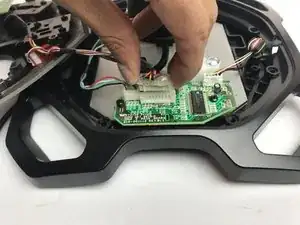

Отключите провод от материнской платы.
Шаг 7

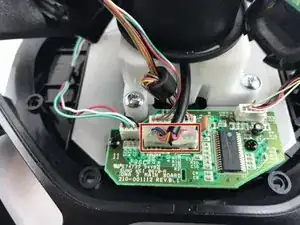

Снимите этот разъем с материнской платы.
Шаг 8

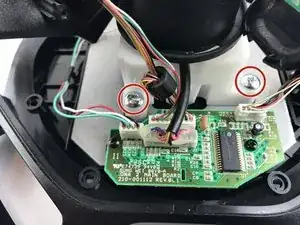

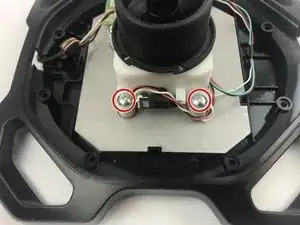

Снимите четыре винта Phillips #1 длиной 10 мм с основания джойстика.
Шаг 9
Снимите узел джойстика.
Шаг 10
Снимите белую пластиковую деталь сверху пружины.
Белая пластмасса будет покрыта смазкой.
Шаг 11
Снимите пружину
Пружина будет покрыта смазкой.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
