Замена крышек многопозиционных джойстиковых кнопок (Witch и Castle) Logitech G X56 HOTAS
Если ваш джойстик Logitech G X56 HOTAS (модель 945-000058) перестал реагировать на нажатия многопозиционных кнопок на большом пальце (Witch Hat и Castle Hat), используйте это руководство для замены неисправных крышек HAT.
Witch Hat и Castle Hat — это многопозиционные элементы управления большим пальцем, расположенные на джойстике. В симуляторах они используются для панорамирования обзора, управления радаром и навигации по меню. Неисправные переключатели HAT могут вызывать залипание направлений, случайные срабатывания или отсутствие отклика во время симуляции.
Проверьте оба переключателя по отдельности и убедитесь, что проблема сохраняется при подключении к другим USB-портам или устройствам.
Перед началом убедитесь, что джойстик отключён от питания и всех USB-соединений.
Шаг 1
Поверните фиксирующий ободок против часовой стрелки, затем извлеките джойстик из основания.
Шаг 2
Выверните пять крестовых винтов Phillips #0 длиной 11,7 мм, крепящих корпус.
Шаг 3
Разведите половины корпуса джойстика, чтобы получить доступ к внутренним компонентам.
Корпус требует небольшого усилия для разъединения.
Осторожно, чтобы не повредить и не растянуть подключённый кабель.
Шаг 4
Схватите и выньте белый разъём прямо из его гнезда.
Разъём хрупкий. При резком снятии возможно ухудшение работы печатной платы.
Шаг 5
Для замены других деталей обращайтесь к руководствам по левой или правой стороне (сначала левая, затем правая сторона).
Шаг 6
Выверните два крестовых винта Phillips #0 длиной 6,9 мм, фиксирующих печатную плату переключателя HAT.
Шаг 7

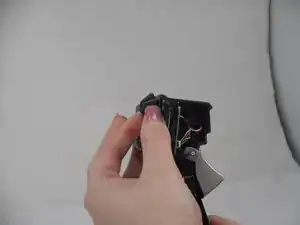

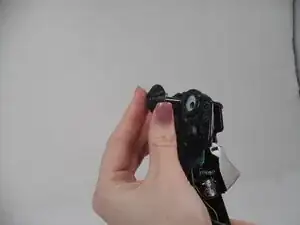

Поверните джойстик и снимите крышку HAT.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
