Замена наклейки на ручке управления Logitech G X56 HOTAS
Наклейка на ручке управления Logitech G X56 HOTAS покрывает несколько внутренних компонентов, включая тумблеры и их крепежные точки на основной панели. Для доступа к заменяемым переключателям наклейка должна быть сначала снята. Этот гид проведет вас через процесс безопасного отсоединения наклейки без повреждения окружающего корпуса или разъемов. Будьте осторожны во время снятия, так как наклейка может быть закреплена клеем или направляющими, которые требуют осторожного поднимания.
Шаг 1

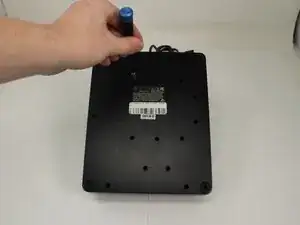

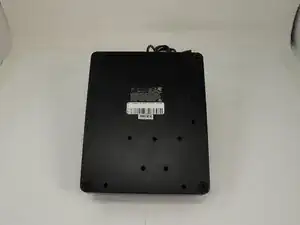

Поместите ручку управления вверх дном, чтобы нижняя панель была обращена вверх.
Шаг 2

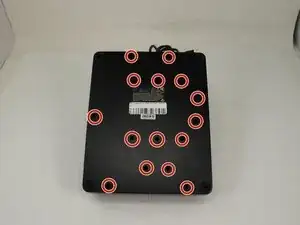

Удалите пятнадцать винтов Phillips #1 длиной 13.6 мм, которые крепят нижнюю панель к основной панели.
Шаг 3

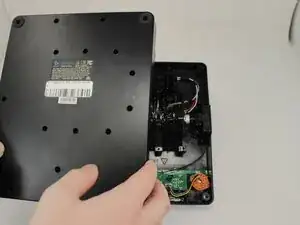

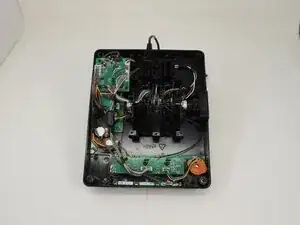

Снимите нижнюю панель, подняв ее вертикально.
Шаг 4
Удалите восемь винтов длиной 8.6 мм и с головкой 1.5 мм с наклейки.
Шаг 5
Используйте инструмент для открытия, чтобы приподнять ручку переключателя режима.
Шаг 6
Удалите восемь винтов Phillips #1 длиной 12.5 мм с обратной стороны наклейки.
Эти винты пластиковые! Будьте очень осторожны при применении силы.
Шаг 7
Поставьте ручку управления обратно вертикально, используя нижнюю панель как подставку.
Осторожно приподнимите наклейку с корпуса ручки управления.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
