Замена крышек картриджей Retro-Bit Retro Duo
Как заменить крышки картриджей консоли. Они закрывают слоты картриджей и удерживают игры на месте.
Шаг 1

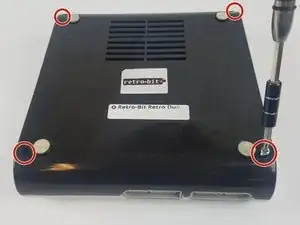

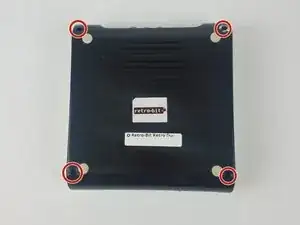

Положите консоль крышкой вверх. Удалите четыре винта Phillips #2 длиной 12 мм.
Возможно, один или несколько винтов закрыты наклейкой. Снимите наклейку перед откручиванием винтов.

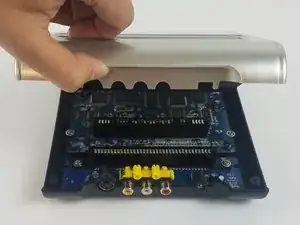

Переверните консоль на ножки, сожмите рядом с AV/S разъёмами и аккуратно приподнимите верхний корпус.
Не снимайте верхний корпус полностью. К основной плате подключена небольшая плата со светодиодом.
Шаг 2

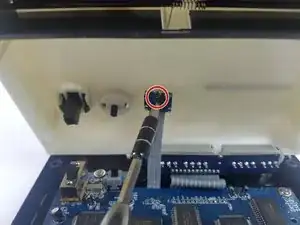

Удалите один винт Phillips #0 длиной 6 мм.

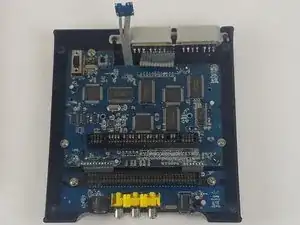

Поднимите верхний корпус и отложите в сторону.
Шаг 3

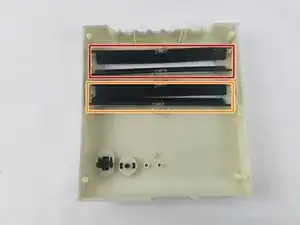

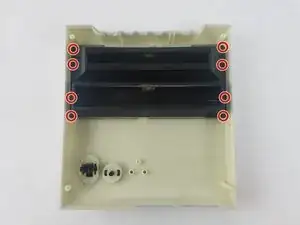

Удалите восемь винтов Phillips #0 длиной 10 мм.
Крышки картриджей имеют пружинный механизм и могут выскочить.
Шаг 4

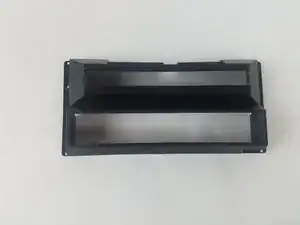

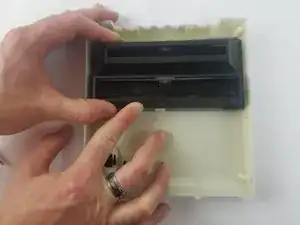

Аккуратно приподнимите корпус с крышками картриджей и отложите в сторону.
Шаг 5

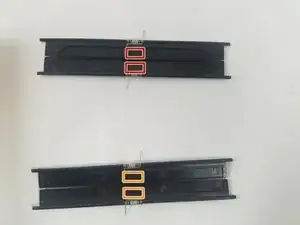

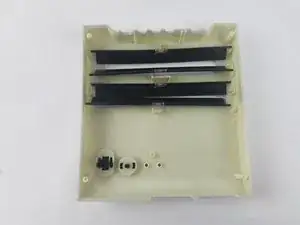

Достаньте крышки картриджей из верхнего корпуса.
Держите соответствующие крышки вместе. Обратите внимание на номера и положение крышек.
Крышки с номерами два и четыре предназначены для картриджей NES.
Крышки с номером три предназначены для картриджей SNES.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
