Замена левой кнопки бампера Steam Deck

Только как предварительное условие! Это руководство — часть другой процедуры и не предназначено для использования отдельно.

Используйте это руководство, чтобы снять полный узел левого бампера (L1) на Steam Deck.

Шаг 1

Включите Steam Deck и дайте аккумулятору разрядиться ниже 25% перед началом ремонта, так как заряженная литий-ионная полимерная батарея может быть опасна при случайном проколе.

В качестве дополнительной меры Valve рекомендует перевести Steam Deck в режим хранения батареи через BIOS перед началом любых внутренних ремонтов. Узнайте, как это сделать, здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена карта microSD, обязательно извлеките её перед открытием Steam Deck. Попытка снять заднюю крышку при установленной карте может привести к её перелому пополам.

Во время ремонта иногда полезно положить Steam Deck лицевой стороной вниз в чехол, чтобы защитить стики и предотвратить люфт.

Шаг 2

С помощью крестовой отвёртки выкрутите восемь винтов, крепящих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по-разному входить в один и тот же винт. Используйте ту, которая плотнее всего садится в головку винта.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место, чтобы не повредить Steam Deck.

Шаг 3

Вставьте медиатор для вскрытия в узкую щель между задней крышкой и передней панелью вдоль кромки правой ручки.

Если у вас возникают трудности с вставкой медиатора в шов ручки, попробуйте начать с верхнего или нижнего длинного края, затем сдвиньте медиатор в сторону ручки.

Подденьте заднюю крышку, чтобы освободить её от фиксирующих защёлок.

Шаг 4

После отсоединения защёлок с одного края остальные отсоединяются легко.

Возьмитесь за заднюю крышку в образовавшемся отверстии и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Шаг 5

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

С помощью пинцета снимите кусочек фольгированной ленты, закрывающий скрытый винт на экране платы.

По возможности не рвите эту ленту, чтобы её можно было использовать повторно. При необходимости можно изготовить замену, отрезав кусок фольгированной ленты нужного размера.

Шаг 6

С помощью крестовой отвёртки выкрутите три винта, крепящие экран платы:

Один винт 3,4 мм

Два винта 3,7 мм

В обновлённых Steam Deck присутствуют только два винта 3,7 мм вдоль левого края.

Шаг 7

Снимите экран платы.

В зависимости от возраста вашего Steam Deck, этот экран может приклеиваться к термопрокладкам под ним.

При сборке убедитесь, что кабель вентилятора лежит сбоку от экрана платы и не зажимается под ним.

Шаг 8

Возьмитесь за кабель аккумулятора за язычок и потяните его прямо от материнской платы, чтобы отключить.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно поджать разъём из гнезда, затем полностью отключите его вручную.

Шаг 9

При работе со Steam Deck, лежащим вверх дном, левая триггер-кнопка будет находиться у вас с правой стороны.

Триггеры Steam Deck защёлкиваются на двух штифтах на кронштейне триггера, который также служит шарниром.

Разместите плоский конец лопатки на внутреннем крае левой защёлки триггера.

Поверните защёлку триггера наружу, в сторону и вверх от штифта, чтобы отстегнуть её.

При сборке защёлните сначала внешний штифт. После установки нажмите на триггер, чтобы защёлкнулся внутренний штифт с характерным «щелчком».

Проверьте, что пружина триггера правильно выровнена. Протестируйте работу триггера до продолжения сборки.

Шаг 10

Снимите левый триггер.

Следите, чтобы не потерять пружину триггера. Она насаживается на штифт на нижней стороне триггера.

Шаг 11

С помощью крестовой отвёртки выкрутите три винта 5,2 мм, крепящие кронштейн левого триггера.

Шаг 12

Снимите кронштейн левого триггера.

Заменяемые триггеры требуют калибровки для корректной работы. Чтобы откалибровать новые триггеры, следуйте этому руководству по калибровке.

Шаг 13

Используйте заострённый конец лопатки, чтобы приподнять небольшой фиксирующий язычок на ZIF-коннекторе кабеля аналогового стика.

Используйте пинцет, чтобы выдвинуть кабель из его разъёма.

Держите кабель за синюю монтажную ленту, а не за сам кабель.

Шаг 14

Используйте крестовую отвёртку, чтобы выкрутить три винта 5,2 мм, удерживающие аналоговый стик.

При сборке может потребоваться приподнять Steam Deck над рабочей поверхностью, чтобы он не опирался на новый аналоговый стик, пока вы затягиваете винты.

Шаг 15

Снимите левый аналоговый стик.

Шаг 16

Используйте заострённый конец лопатки, чтобы приподнять небольшой фиксирующий язычок на ZIF-коннекторе шлейфа платы кнопок.

Используйте пинцет, чтобы выдвинуть кабель из его разъёма.

Держите кабель за синюю монтажную ленту, а не за сам кабель.

Шаг 17

Если какие-либо разъёмы закрыты лентой, используйте пинцет, чтобы её снять.

Используйте заострённый конец лопатки, чтобы приподнять небольшие фиксирующие язычки на остальных ZIF-коннекторах платы кнопок. Используйте пинцет, чтобы выдвинуть шлейфы из их разъёмов:

Отключите шлейф крестовины (D-pad).

Отключите шлейф платы тачпада.

Отключите шлейф тачпада.

Шаг 18

Будьте осторожны при подъёме этого разъёма — подденьте сам разъём, а не его корпус.

Используйте заострённый конец лопатки, чтобы приподнять кабель тактильной обратной связи и отключить его.

В качестве альтернативы можно оставить тактильный модуль подключённым к плате кнопок и отогнуть плату через край корпуса, чтобы отвести её в сторону.

Шаг 19

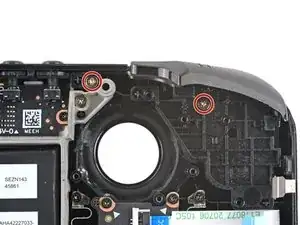

Используйте крестовую отвёртку, чтобы отвинтить четыре винта, удерживающие левую плату кнопок:

Три винта 5,2 мм

Один винт 3,9 мм

Шаг 20

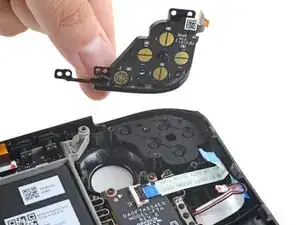

Снимите левую плату кнопок.

Следите за кнопкой Steam и её мембраной, так как после снятия левой платы кнопки они больше не закреплены на месте.

Шаг 21

Используйте крестовую отвёртку, чтобы выкрутить два винта 5,2 мм, удерживающие узел левой кнопки-курка.

Шаг 22

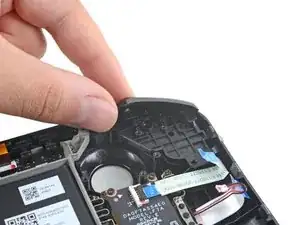

Снимите узел левой кнопки-курка.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.
