Замена инфракрасной камеры Kinect для Xbox One

Снимите наклейку с нижней стороны устройства.

Удалите четыре винта T10 3.1x23.5 мм под наклейкой.

Также снимите четыре винта T10 3.1x7.5 мм под наклейкой. Обратите внимание на размеры и расположение винтов.

Снимите заднюю панель.

Снимите черные панели по обеим сторонам Kinect и удалите под ними винты T10 3.1x7.5 мм.

Прижмите большим пальцем к наружному корпусу по обеим сторонам подставки. Это разблокирует внутреннюю сборку.

Подденьте внутреннюю сборку лопаткой и приподнимите.

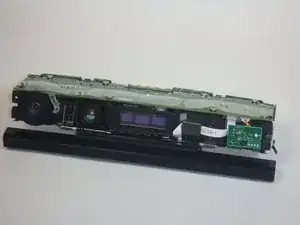

Удалите сборку из корпуса. Теперь у вас есть доступ к внутренней оболочке Kinect, а также к радиатору, микрофону и светодиодному датчику.

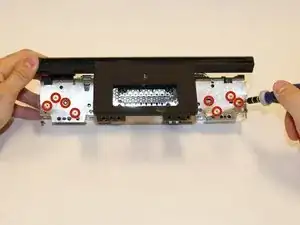

Удалите восемь винтов T9 2.9x7.6 мм с задней части внутреннего корпуса.

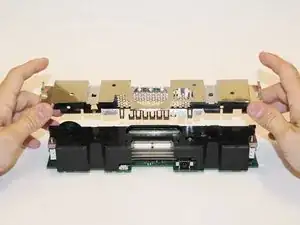

Поднимите внутренний металлический корпус от пластиковой оболочки, в которой размещена сборка радиатора.

Отключите ленточный кабель между платой управления датчиком и материнской платой.

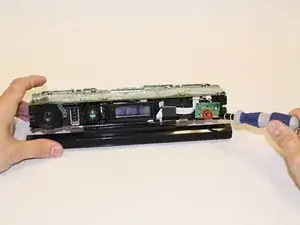

Удалите винт T9 3.0x7.5 мм, крепящий плату управления датчиком к радиатору.

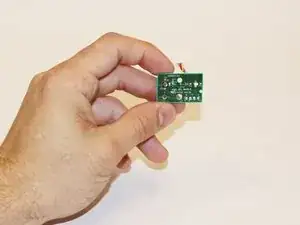

Снимите плату инфракрасного датчика Kinect.

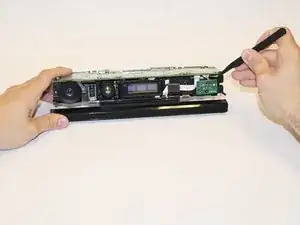

Отсоедините ленточный кабель, ведущий к микрофону, пинцетом.

Удалите четыре винта T9 3.1x7.7 мм, соединяющие микрофон с блоком радиатора.

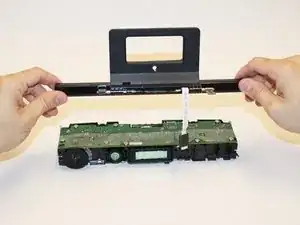

Снимите подставку.

Удалите восемь винтов T9 3.0x7.6 мм с материнской платы.

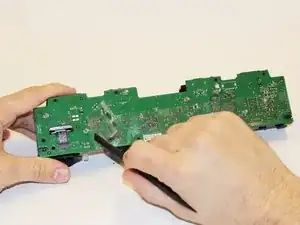

С помощью лопатки снимите пластиковую пленку с материнской платы.

Отсоедините ленточный кабель, ведущий к цветной камере, лопаткой.

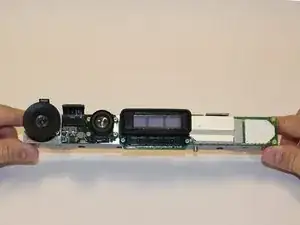

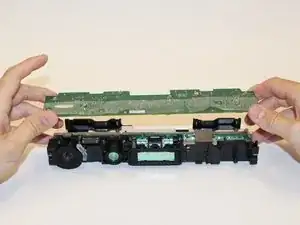

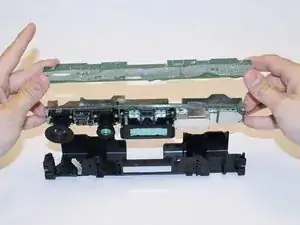

Поднимите материнскую плату и сборку радиатора из пластиковой оболочки. Компоненты, прикрепленные к радиатору, теперь доступны.

Первое — убедиться, что внутренняя камера отделена от наружного корпуса.

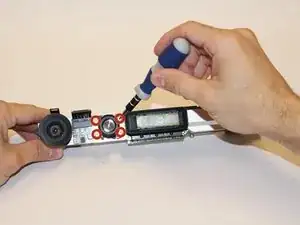

Как только область с камерой будет обнажена, используйте отвертку Torx T5, чтобы удалить четыре винта 1.9x10.2 мм.

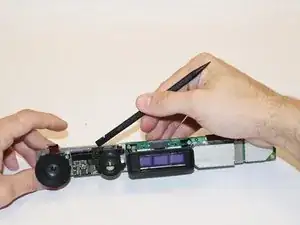

С помощью лопатки отсоедините камеру от основания.
