Замена камеры Microsoft Kinect

Снимите две пластиковые полоски с нижней части основного корпуса Kinect, используя более острый край металлической лопатки.

Отклейте две наклейки Xbox 360 с нижней части корпуса, чтобы обнаружить два спрятанных винта.

Для удаления клейкой ленты может потребоваться усилие. Применение тепла к клею может облегчить снятие.

Не перегревайте, так как это может повредить внутренние компоненты.

Отверните шесть винтов T10 Torx длиной 12 мм.

Снимите верхнюю часть корпуса с остальной части корпуса устройства.

Отсоедините боковые части корпуса от корпуса устройства.

Снимите вентилятор с боковой части корпуса. Отключите его от платы для полного удаления.

При отключении вентилятора тяните за белый разъем на конце провода, чтобы не повредить его.

Снимите нижнюю часть корпуса, выдвинув её из-под корпуса устройства.

Нижняя часть корпуса может быть трудно снимаема, если остался клей. Если клей мешает снятию корпуса, аккуратно нагрейте и покачайте корпус, чтобы вынуть его.

Отверните четыре винта T10 Torx длиной 7 мм (по два с каждой стороны металлического корпуса).

Снимите переднюю часть корпуса, содержащую защитные покрытия линз камер.

Компонент светодиода (LED) подключён к передней части корпуса. Чтобы отсоединить его, просто вытащите из пластикового разъёма.

Отключите микрофон от материнской платы.

Снимите панель микрофона и протяните кабель, который был подключён к материнской плате, через отверстие в панели камеры.

Вынимайте кабель аккуратно, чтобы избежать повреждений.

Отверните семь винтов T10 Torx длиной 6,5 мм.

Отсоедините перемычку, соединяющую первый и второй слой материнской платы.

Снимите первый слой материнской платы.

Отключите кабель светодиода от материнской платы.

Отверните три винта длиной 16,5 мм, используя гаечный ключ 5 мм.

Отверните один винт T10 Torx длиной 6,5 мм.

Снимите три ленточных кабеля.

Отключите самую левую камеру от материнской платы.

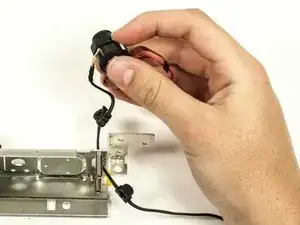

Аккуратно вытяните светодиод из передней части металлического корпуса. Он должен легко выскользнуть.

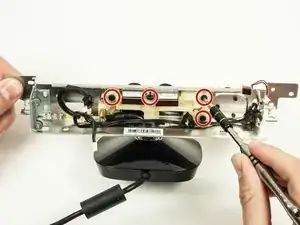

Отверните четыре винта T10 Torx длиной 7 мм из пластикового корпуса.

Снимите золотистый металлический цилиндр с левой стороны металлического корпуса Kinect.

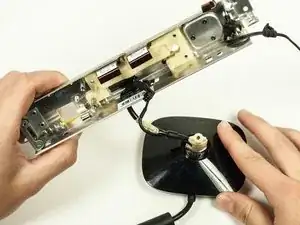

Аккуратно снимите верхнюю часть корпуса Kinect со стойки, пропустив кабель через отверстие на нижней стороне корпуса, затем поднимите корпус с пластиковой стойки.

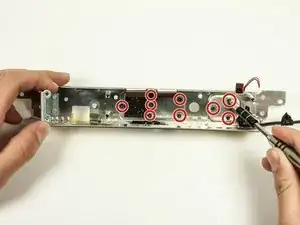

Отверните девять винтов T6 Torx длиной 7 мм из металлического корпуса. Они удерживают камеры на месте.

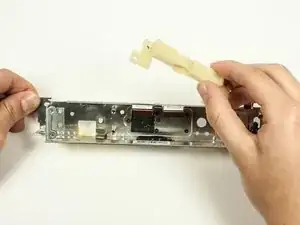

Снимите пластиковый корпус с металлического, сдвинув его с металлических цилиндров.

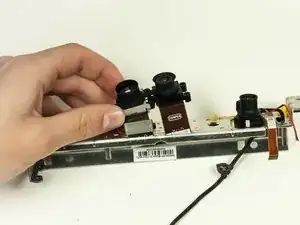

Снимите две камеры слева (которые соединены между собой), протянув их ленточные кабели через соответствующие прорези.

Снимите правую камеру с металлического корпуса, протянув кабель через отверстие, в которое он входит.

Кабелю может быть трудно пройти через отверстие из‑за больших резиновых частей, прикреплённых к нему. Чтобы справиться с этим, просто сожмите резиновые части, чтобы они поместились через отверстие.
