Замена потенциометра контроллера Xbox Duke
Если стики управления на вашем контроллере Xbox Duke не регистрируют нажатия или регистрируют их без прикосновения, используйте это руководство, чтобы заменить их.
Перед использованием этого руководства проверьте, нет ли грязи или мусора в зазоре между корпусом контроллера и стиком. Распыление небольшого количества контактного очистителя в этот зазор и вращение стика может решить проблему. В противном случае проблема может быть в потенциометре внутри контроллера.
Небольшое количество контактного очистителя, нанесённое непосредственно в потенциометр, может помочь; в противном случае его потребуется заменить. Следуйте этому руководству до Шага 2, чтобы открыть контроллер Duke и разделить обе половины.
Шаг 1

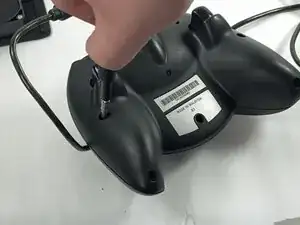

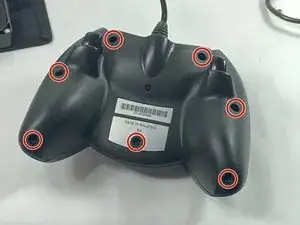

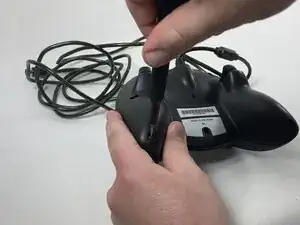

Отверните семь чёрных винтов 8 мм, удерживающих обе половины Duke вместе, используя крестовую отвертку PH1.
Чтобы добраться до глубоко расположенных винтов, используйте более длинную отвертку или шестигранную головку 4.0 в дополнение к насадке PH1.
Шаг 2

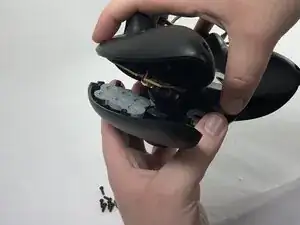

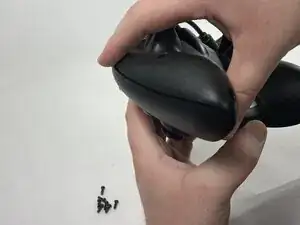

Разделите обе половины Duke, положив верхнюю панель лицевой стороной вниз, чтобы кнопки не выпали.
Шаг 3

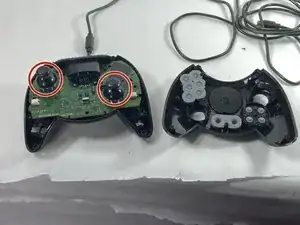

Снимите насадки стиков с потенциометров.
Шаг 4

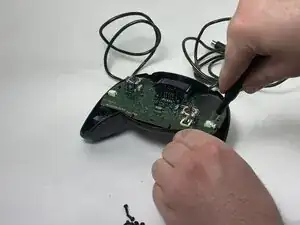

Отсоедините разъёмы, соединяющие моторы вибрации с платой, с помощью пинцета.
Будьте осторожны, подводя пинцет под язычки разъёмов; они хрупкие и могут сломаться.
Шаг 5

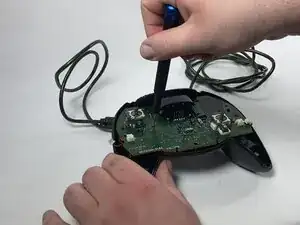

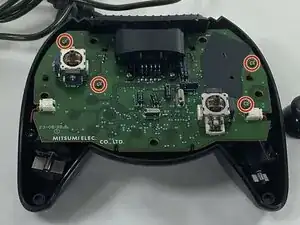

Отвинтите четыре жёлтых винта 8 мм, удерживающих плату на нижней половине контроллера, используя крестовую отвертку PH1.
Шаг 6

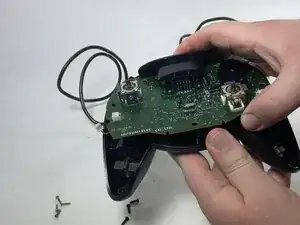

Извлеките плату из нижней половины контроллера.
Шаг 7

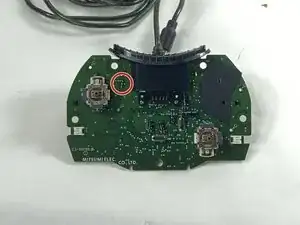

Отпаять контакты разъёма, удерживающего сборку левого триггера.
Снимите сборку триггера, надавив на чёрные защёлки, которыми она прикреплена к плате.
Шаг 8

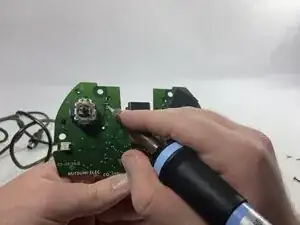

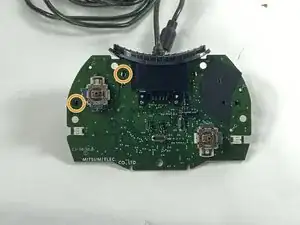

Отпаять все контакты разъёма, удерживающие потенциометр на месте.
Выньте потенциометры и припаяйте на их место новые.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
