Замена цветной камеры Kinect для Xbox One

Снимите наклейку на нижней стороне устройства.

Удалите четыре винта T10 размером 3.1x23.5 мм под наклейкой.

Заодно снимите четыре винта T10 размером 3.1x7.5 мм под наклейкой. Обратите внимание на размеры и расположение винтов.

Снимите заднюю панель.

Снимите чёрные панели по обеим сторонам Kinect и удалите под ними винты T10 размером 3.1x7.5 мм.

Надавите большими пальцами плотно на внешний корпус по обеим сторонам подставки. Это освободит внутреннюю сборку.

Поднимите внутреннюю сборку лопаткой.

Извлеките сборку из корпуса. Теперь у вас есть доступ к внутренней оболочке Kinect, радиатору, микрофону и датчику светодиода.

Удалите восемь винтов T9 размером 2.9x7.6 мм с задней части внутреннего корпуса.

Поднимите внутренний металлический корпус из пластиковой оболочки, окружающей сборку радиатора.

Отключите ленточный кабель между платой управления датчиком и материнской платой.

Удалите винт T9 размером 3.0x7.5 мм, крепящий плату управления датчиком к радиатору.

Снимите плату инфракрасного датчика Kinect.

Отсоедините ленточный кабель, ведущий к микрофону, пинцетом.

Удалите четыре винта T9 размером 3.1x7.7 мм, соединяющие микрофон с узлом радиатора.

Снимите подставку.

Удалите восемь винтов T9 размером 3.0x7.6 мм с материнской платы.

С помощью лопатки снимите пластиковую пленку с материнской платы.

Отсоедините ленточный кабель, ведущий к цветной камере, лопаткой.

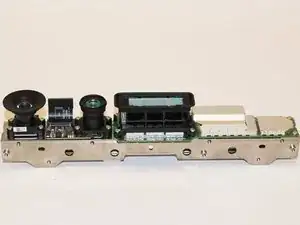

Поднимите материнскую плату и сборку радиатора из пластиковой оболочки. Компоненты, прикреплённые к радиатору, теперь доступны.

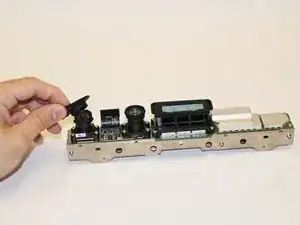

Начните с удаления крышки объектива цветной камеры. Так вы сможете снять камеру без помех.

Используя отвёртку T5, удалите четыре винта размером 1.9x10.2 мм, расположенные в четырёх углах камеры.

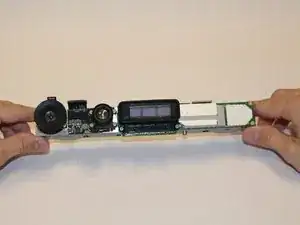

Вставив лопатку между камерой и металлическим корпусом, аккуратно приподнимите камеру.
