Замена материнской платы Microsoft Kinect

Снимите две пластиковые полоски с нижней части основного корпуса Kinect, используя более острый край металлической лопатки.

Снимите две наклейки Xbox 360 с нижней части корпуса, чтобы открыть два скрытых винта.

Для удаления клея может потребоваться некоторое усилие. Нагрев клея может облегчить его удаление.

Не перегревайте, это может повредить внутренние компоненты.

Отверните шесть винтов Torx T10 длиной 12 мм.

Снимите верхнюю часть корпуса с остальной части корпуса устройства.

Отсоедините боковые части корпуса от корпуса устройства.

Снимите вентиляторную секцию с боковой части корпуса. Отключите её от платы, чтобы полностью удалить.

При отключении вентилятора тяните за белый разъём на конце провода, чтобы не повредить его.

Снимите нижнюю часть корпуса, сдвинув её из‑под корпуса устройства.

Нижняя часть корпуса может плохо сниматься при наличии остатков клея. Если клей мешает, аккуратно нагрейте и пошевелите корпус, чтобы извлечь его.

Отверните четыре винта Torx T10 длиной 7 мм (по два с каждой стороны металлического корпуса).

Снимите переднюю часть корпуса, содержащую защитные крышки объективов камер.

Светодиодный модуль подключён к передней части корпуса. Чтобы отключить его, просто выньте из пластикового разъёма.

Отключите микрофон от материнской платы.

Снимите панель микрофона и проденьте кабель, который был подключён к материнской плате, через отверстие в панели камеры.

Осторожно вытягивайте кабель, чтобы не повредить его.

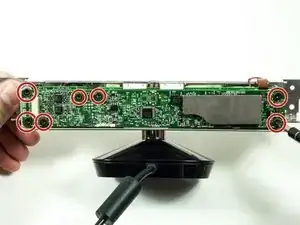

Отверните семь винтов Torx T10 длиной 6,5 мм.

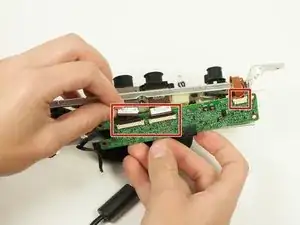

Отключите перемычку, соединяющую первый и второй слои материнской платы.

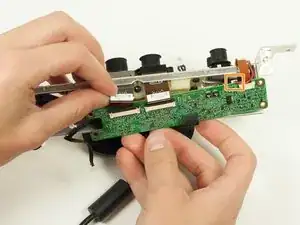

Снимите первый слой материнской платы.

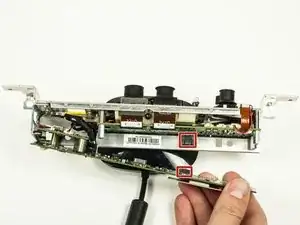

Отключите светодиодный кабель от материнской платы.

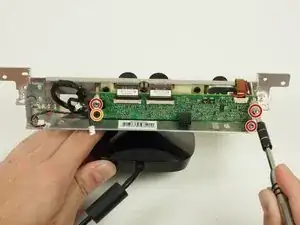

Отверните три винта длиной 16,5 мм с помощью гаечного ключа 5 мм.

Отверните один винт Torx T10 длиной 6,5 мм.

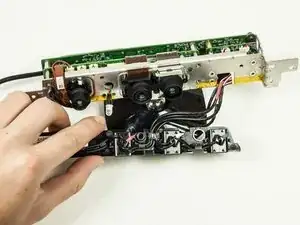

Снимите три ленточных кабеля.

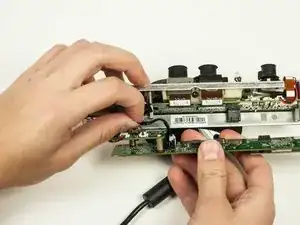

Отключите самую левую камеру от материнской платы.
