Замена светодиодного датчика Kinect для Xbox One

Светодиод датчика загорается при подключении сенсора. Если светодиод не светится, причиной может быть сам модуль датчика.

Шаг 1

Снимите наклейку с нижней стороны устройства.

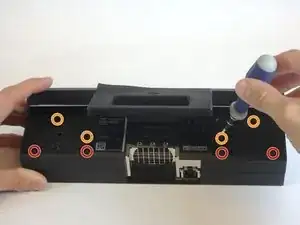

Удалите четыре винта T10 3.1x23.5 мм под наклейкой.

Также снимите четыре винта T10 3.1x7.5 мм, находящиеся под наклейкой. Обратите внимание на размеры и расположение винтов.

Снимите заднюю панель.

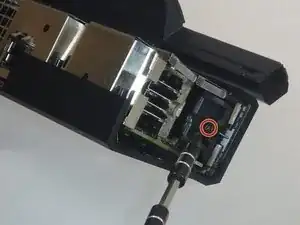

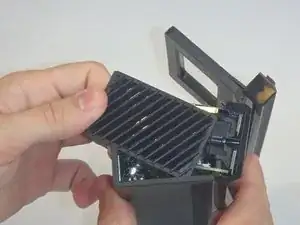

Снимите черные панели по обеим сторонам Kinect и извлеките расположенные под ними винты T10 3.1x7.5 мм.

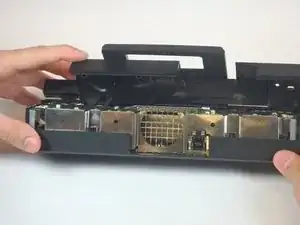

Надавите большим пальцем крепко на наружный корпус по обеим сторонам стойки. Это освободит внутреннюю сборку.

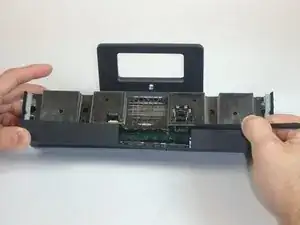

Подденьте и поднимите внутреннюю сборку лопаткой.

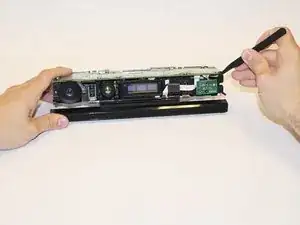

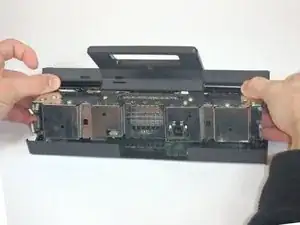

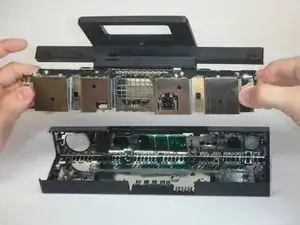

Извлеките сборку из корпуса. Теперь у вас есть доступ к внутренней оболочке Kinect, а также к радиатору, микрофону и светодиодному датчику.

Отключите ленточный кабель между платой управления сенсором и материнской платой.

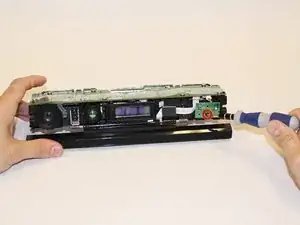

Удалите винт T9 3.0x7.5 мм, крепящий плату управления сенсором к радиатору.

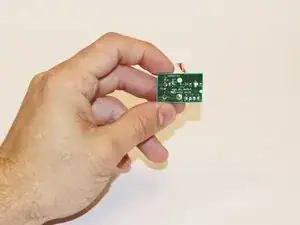

Снимите плату инфракрасного сенсора Kinect.

Для сборки устройства выполните эти действия в обратном порядке.
