Замена печатной платы стереогарнитуры Xbox One
Печатная плата в адаптере гарнитуры передает информацию между кнопками на адаптере, контроллером и гарнитурой. Если гарнитура или адаптер утратили свои функции, вам может понадобиться заменить печатную плату. Печатная плата состоит из двух частей, соединенных между собой группой проводов.
Шаг 1

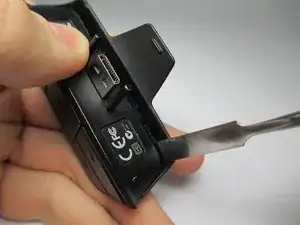

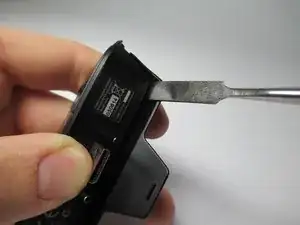

Вставьте плоский край металлической лопатки в шов между корпусом адаптера и пластиковым корпусом. Переместите лопатку в один из углов.
Нажмите на лопатку, чтобы отделить корпус от адаптера, пока не услышите щелчок и корпус не останется открытым с этой стороны.
Повторите то же самое с другой стороны, пока корпус не снимется.
При сборке сначала выровняйте разъем для наушников на задней части корпуса адаптера с отверстием в корпусе, затем выровняйте защелки на дне корпуса с отверстиями внизу корпуса адаптера.
Шаг 2

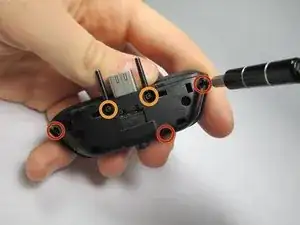

Снимите три винта T5 Security Torx длиной 5,0 мм вдоль краев корпуса контроллера.
Снимите два винта T5 Security Torx длиной 8,0 мм в верхней центральной части адаптера.
Шаг 3

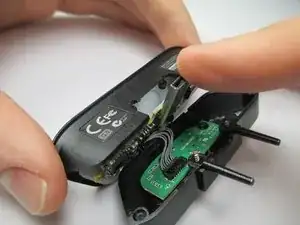

Берите в руки и осторожно поднимите корпус адаптера от кнопочной панели.
Будьте осторожны, чтобы не дергать провода, соединяющие две половины печатной платы.
Шаг 4

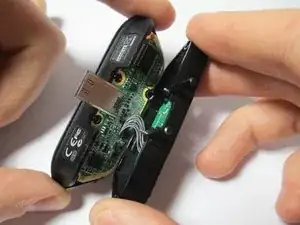

Оттяните USB-разъем контроллера, чтобы отделить основную печатную плату адаптера от резиновой формы в кнопочной панели.
Шаг 5

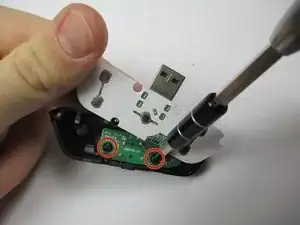

Удалите два винта #00 Phillips длиной 5,5 мм, соединяющие меньшую печатную плату с корпусом адаптера. Меньшая печатная плата должна легко сняться.
Один из винтов расположен под соединяющими проводами, поэтому вам, возможно, придется немного переместить основную печатную плату, чтобы увидеть винт.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
