Замена светодиода Microsoft Kinect

Снимите две пластиковые полоски с нижней части основного корпуса Kinect, используя более острый край металлической лопатки.

Отлейте две наклейки Xbox 360 с нижней части корпуса, чтобы открыть два скрытых винта.

Для снятия клея может потребоваться усилие. Нагрев клея может облегчить его удаление.

Не перегревайте, это может повредить внутренние компоненты.

Открутите шесть винтов Torx T10 длиной 12 мм.

Снимите верхнюю часть корпуса с остальной части корпуса устройства.

Отсоедините боковые части корпуса от корпуса устройства.

Снимите вентилятор с боковой части корпуса. Отключите его от платы, чтобы полностью удалить.

При отсоединении вентилятора тяните за белый разъём на конце провода, чтобы не сломать его.

Снимите нижнюю часть корпуса, сдвинув её из-под корпуса устройства.

Нижняя часть корпуса может быть трудна для снятия, если остался клей. Если остатки клея мешают снятию корпуса, аккуратно нагрейте и покачивайте корпус при снятии.

Снимите четыре винта Torx T10 длиной 7 мм (по два с каждой стороны металлического корпуса).

Снимите переднюю часть корпуса с защитными крышками объективов камер.

Светодиодный модуль соединён с передней частью корпуса. Чтобы отключить его, просто выньте его из пластикового разъёма.

Отключите микрофон от материнской платы.

Снимите панель микрофона и протяните кабель, который был подключён к материнской плате, через отверстие в панели камеры.

Аккуратно вытягивайте кабель, чтобы избежать повреждений.

Открутите семь винтов Torx T10 длиной 6.5 мм.

Отключите перемычку, соединяющую первый и второй слой материнской платы.

Снимите первый слой материнской платы.

Отключите кабель светодиода от материнской платы.

Открутите три винта длиной 16.5 мм с помощью гаечного держателя 5 мм.

Открутите один винт Torx T10 длиной 6.5 мм.

Снимите три ленточных кабеля.

Отключите самую левую камеру от материнской платы.

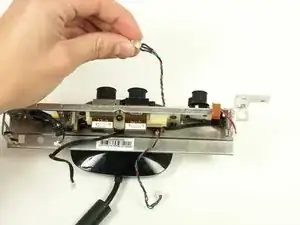

Аккуратно вытяните светодиод из передней части металлического корпуса. Он должен легко выскользнуть.
