Замена радиатора Xbox One

Чтобы открыть Xbox, вам нужно разрезать или отодрать этот предохранительный (антитемперный) скотч. Но не беспокойтесь — Microsoft не вправе аннулировать вашу гарантию только за это, если вы ничего не повредите. Удачи!

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять пластиковую решётку, окружающую боковой USB-порт.

Решётка достаточно гибкая и удерживается слабыми пластиковыми защёлками — начинайте поддевать с задней стороны и вынимайте её.

Есть маленькая пластиковая защёлка, которая укрепляет передний угол Xbox.

Сдвиньте защёлку прямо назад и снимите её.

Вставьте плоский конец лопатки между верхней и нижней крышками в месте их соединения у заднего отверстия вентиляционной решётки.

Между половинками корпуса имеется прочная пластиковая защёлка (первая из многих), поэтому потребуется приложить значительную силу.

Оставьте лопатку на месте до полного открытия корпуса. Защёлки очень пружинистые и могут захлопнуть корпус во время работы.

Соединение между верхней и нижней крышками закреплено несколькими защёлками вдоль задней и оставшейся боковой частей Xbox.

Вставьте пластиковый инструмент для вскрытия между верхней и нижней крышками, чтобы отделить защёлку над задней вентиляционной решёткой.

Продолжайте двигаться вдоль задней части Xbox, поддев защёлки.

Убедитесь, что лопатка остаётся на месте в качестве блокиратора — даже если корпус откроется достаточно, чтобы лопатка выпала, оставшиеся защёлки пружинят и могут полностью захлопнуть корпус. Держите лопатку в щели, чтобы защитить проделанную работу.

Продолжайте отщёлкивать защёлки. Может быть удобнее провести пластиковым инструментом по ряду защёлок.

Когда вы доберётесь до крайнего края задней части корпуса, верхняя крышка должна быть готова к снятию. Если нет, проведите пластиковым инструментом вокруг угла и отщёлкните защёлки вдоль стороны без USB-порта.

Начиная с лопатки, которую вы оставили в щели, подденьте верхнюю крышку, чтобы освободить последние несколько защёлок.

Используйте пластиковый инструмент, чтобы отщёлкнуть оставшиеся защёлки, если они не освободились.

Не пытайтесь пока снимать верхнюю крышку, так как она всё ещё соединена кабелем передней панели с кнопками.

Поднимите верхнюю крышку слегка и сдвиньте её, чтобы получить доступ к плате передней панели.

Кабель передних кнопок подключён к разъёму ZIF уникального типа — внимательно следуйте следующим шагам, чтобы безопасно отсоединить его.

Используйте пинцет, чтобы поднять синюю пластиковую фиксирующую петлю над белым разъёмом на плате.

Слегка надавите кончиком лопатки на фиксирующий язычок разъёма в направлении кабеля, чтобы отпустить защёлку.

Используйте пинцет, чтобы вытянуть кабель прямо из разъёма на плате.

Снимите верхнюю крышку.

Следующие 4 шага — инструкции по сборке. Пропустите их, чтобы продолжить разборку.

Используйте плоский конец лопатки, чтобы освободить защёлки, удерживающие переднюю панель в верхней крышке.

Снимите переднюю панель с остальной части верхней крышки.

Замените верхнюю часть верхней крышки.

Совместите защёлки и плотно нажмите, чтобы зафиксировать их по периметру.

Поддержите переднюю панель у передней части Xbox.

Используйте пинцет, чтобы вставить кабель передних кнопок в его ZIF-разъём.

Используйте плоский конец лопатки, чтобы сдвинуть замок ZIF влево и зафиксировать кабель.

Нижний край передней панели имеет пластиковые крючки, которые сцепляются с пластиковыми крючками на переднем крае нижней крышки.

Держа переднюю панель под углом 45 градусов, сцепите её пластиковые крючки с крючками в нижней крышке.

Втолкните верх передней панели в Xbox, как закрывающийся почтовый ящик. Нажмите плотно, чтобы защёлки, фиксирующие переднюю панель в верхней крышке, надёжно зафиксировались.

Осторожно потяните вверх за разъём кабеля динамика, чтобы отсоединить его от платы передней панели.

Следите за тем, чтобы тянуть за разъём кабеля, а не за сам разъём на плате. Он довольно хрупкий, и вы можете случайно сорвать его с платы полностью.

Используйте плоский край лопатки, чтобы отсоединить антенный кабель от платы передней панели.

Удалите два винта Torx T8 длиной 9,5 мм с платы Wi‑Fi.

Поднимите плату Wi‑Fi прямо вверх из её гнезда в верхнем металлическом корпусе.

Оставив антенный кабель платы Wi‑Fi на месте, сдвиньте плату Wi‑Fi в сторону, чтобы открыть винт с маркировкой «C3», который находился под ней.

Удалите восемь винтов Torx T10 длиной 65 мм с верхней части верхнего металлического корпуса.

Поднимите — но не снимайте — верхний металлический корпус.

Соединительный кабель платы Wi‑Fi связывает верхний металлический корпус с материнской платой.

Отсоедините соединительный кабель платы Wi‑Fi от материнской платы.

Снимите верхний металлический корпус.

Отключите от материнской платы кабели питания и данных SATA жёсткого диска.

Поднимите и удалите корзину жёсткого диска из Xbox.

Отключите от материнской платы кабели питания оптического привода и SATA‑данных.

Извлеките узел оптического привода из Xbox.

Поднимите узел материнской платы из нижнего корпуса.

Удалите три винта Torx T9 длиной 9,5 мм, фиксирующие плату передней панели.

Отсоедините плату передней панели от её разъёма в передней части материнской платы.

Два чёрных пластиковых стоечных винтодержателя прикреплены к рамке упругими пластиковыми защёлками.

Сожмите лапки вместе и вытяните защёлки через рамку, чтобы удалить стойки.

Удалите винт Torx T9 длиной 8,3 мм, фиксирующий белый пластиковый стоечный винтодержатель к нижней металлической рамке.

Удалите белый пластиковый стоечный винтодержатель из рамки.

Переверните нижнюю металлическую рамку и сборку материнской платы, чтобы она опиралась на вентилятор.

Удалите следующие винты с нижней части нижней рамки:

Четыре винта Torx T10 длиной 11,2 мм

Четыре винта Torx T9 длиной 9,5 мм

Две небольшие пластиковые заглушки выступают через задний металлический корпус — одна под боковым USB‑портом, другая под разъёмом питания переменного тока. Эти заглушки зацепляются за нижний металлический корпус и затрудняют извлечение материнской платы.

Протолкните две заглушки через нижний металлический корпус.

Поднимите материнскую плату вместе с радиатором/вентилятором и извлеките их из нижнего металлического корпуса.

Отключите кабель вентилятора от материнской платы.

Вставьте наконечник маленькой плоской отвёртки между стойкой и внешним краем одной лапы X‑зажима.

Осторожно поверните отвёртку, приподнимая лапу X‑зажима вверх и снимая её со стойки.

Используйте ту же вращательную технику, чтобы освободить ещё одну лапу X‑зажима с её стойки.

Снимите X‑зажим.

Поднимите материнскую плату с вентилятором/радиатором.

При повторной сборке Xbox следуйте нашему руководству Нанесение теплопроводной пасты на этом этапе, чтобы нанести новый слой теплопроводной пасты на центральный процессор.

Вентилятор удерживается на радиаторе четырьмя прочными пластиковыми защёлками.

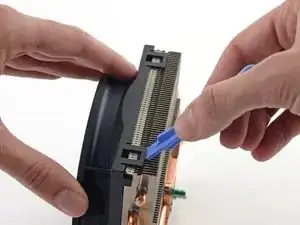

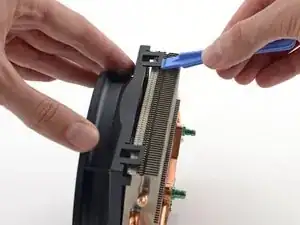

Используйте пластиковый инструмент для вскрытия, чтобы поддеть две защёлки с одной стороны и вывести их из канавки в боковой части радиатора.

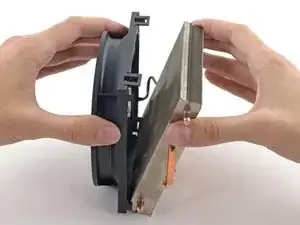

Отсоедините радиатор от вентилятора.
