Замена моторчика наклона Microsoft Kinect

Механизм наклона позволяет Kinect следовать за игроком. Он работает с помощью моторчика и нескольких шестерней.

Шаг 1

Снимите резиновую накладку с основания Kinect.

Если клей, прикрепляющий резиновую накладку к основанию, не отрывается вместе с накладкой, удалите и клей.

Если клей отходит отдельно, вам может понадобиться какой‑то клей для повторного приклеивания резиновой накладки.

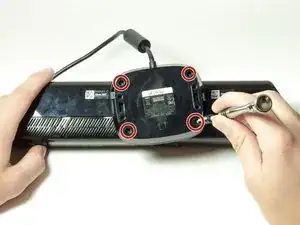

Открутите четыре винта Torx T6 длиной 7 мм.

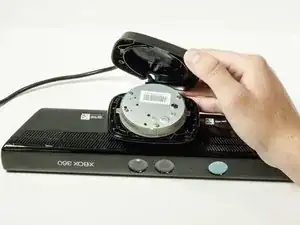

Снимите основание, чтобы открыть внутренний корпус.

Открутите четыре винта Phillips #0 длиной 5 мм.

Эти винты легко срываются.

Снимите металлическую пластину, чтобы получить доступ к моторчику и шестерням.

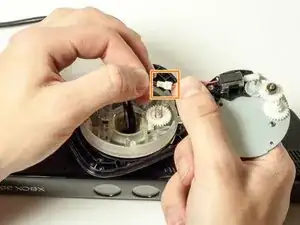

Отключите разъём, чтобы отделить пластину от Kinect.

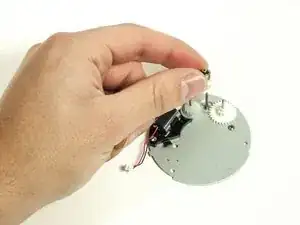

Снимите три шестерни сверху моторчика, начиная с центральной шестерни.

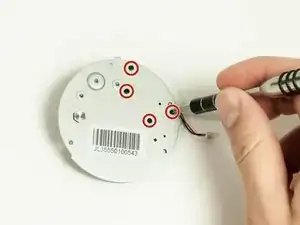

Открутите четыре винта Phillips #00 длиной 5 мм.

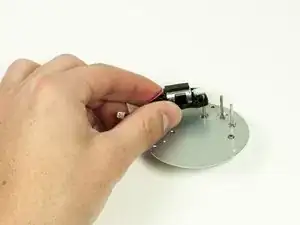

Снимите моторчик с пластины для замены.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
