Замена инфракрасных излучателей Kinect для Xbox One

Снимите наклейку с нижней стороны устройства.

Удалите четыре винта T10 3.1x23.5 мм под наклейкой.

Также снимите четыре винта T10 3.1x7.5 мм, расположенные под наклейкой. Обратите внимание на размеры и расположение винтов.

Снимите заднюю панель.

Снимите чёрные панели по обеим сторонам Kinect и удалите винты T10 3.1x7.5 мм под ними.

Прижмите внешнюю крышку большим пальцем по обеим сторонам подставки. Это освободит внутреннюю сборку.

Подденьте внутреннюю сборку лопаткой и приподнимите её.

Удалите сборку из корпуса. Теперь у вас есть доступ к внутренней оболочке Kinect, радиатору, микрофону и датчику светодиода.

Удалите восемь винтов T9 2.9x7.6 мм с задней части внутреннего корпуса.

Поднимите внутренний металлический корпус из пластиковой оболочки, окружающей сборку радиатора.

Отключите ленточный кабель между платой управления датчиком и материнской платой.

Удалите винт T9 3.0x7.5 мм, удерживающий плату управления датчиком на радиаторе.

Снимите плату инфракрасного датчика Kinect.

Отсоедините ленточный кабель, идущий к микрофону, пинцетом.

Удалите четыре винта T9 3.1x7.7 мм, соединяющие микрофон с радиаторной сборкой.

Снимите подставку.

Удалите восемь винтов T9 3.0x7.6 мм с материнской платы.

Снимите пластиковую пленку с материнской платы с помощью лопатки.

Отсоедините ленточный кабель, идущий к цветной камере, лопаткой.

Поднимите материнскую плату и сборку радиатора из пластиковой оболочки. Компоненты, прикреплённые к радиатору, теперь доступны.

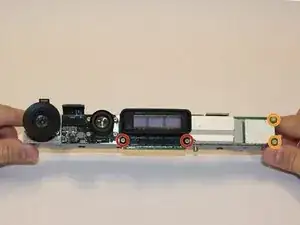

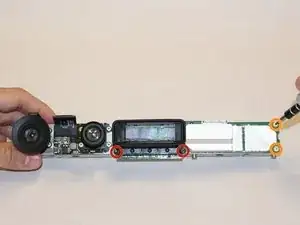

С помощью отвертки Torx T5 удалите четыре винта 1.9x10 мм на углах излучателей.

Удалите два винта T5 1.9x5.1 мм на правой стороне платы.

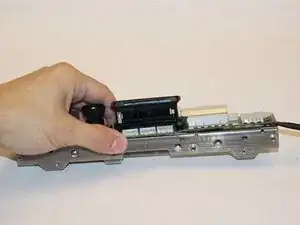

С помощью лопатки отсоедините плату инфракрасных излучателей от радиатора.

Удалите четыре винта T5 1.9x5.1 мм с задней стороны платы.

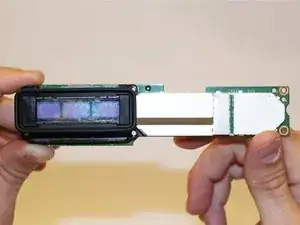

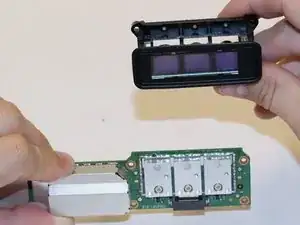

Осторожно снимите инфракрасные излучатели с платы.

Приобретите заменяемые излучатели.
