Замена микрофонной панели Kinect от Microsoft

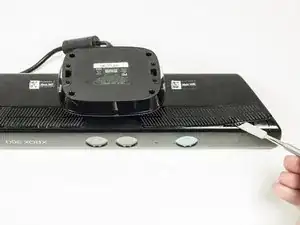

Удалите две пластиковые полоски с нижней части основного корпуса Kinect с помощью острого конца металлической лопатки.

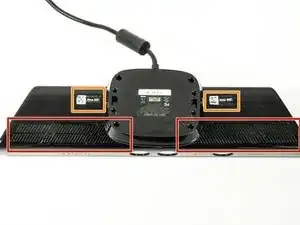

Снимите две наклейки Xbox 360 с нижней части корпуса, чтобы открыть доступ к двум скрытым винтам.

Для удаления клея может потребоваться немного усилий. Нанесение теплоты на клей может облегчить его удаление.

Не перегревайте, так как это может повредить внутренние компоненты.

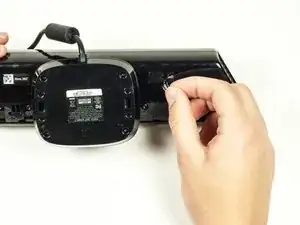

Открутите шесть винтов Torx T10 по 12 мм.

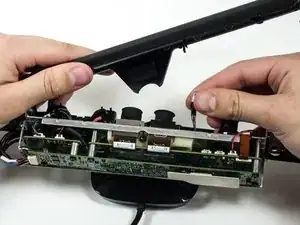

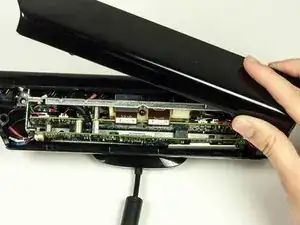

Снимите верхнюю часть корпуса с остального тела устройства.

Отсоедините боковые части корпуса от тела.

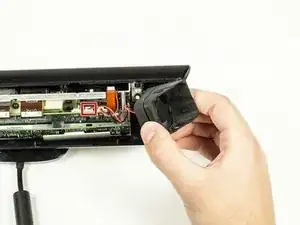

Удалите вентилятор с боковой стороны корпуса. Отсоедините его от материнской платы, чтобы полностью снять.

При отключении вентилятора обязательно вытягивайте его за белый разъем на конце провода, чтобы избежать его поломки.

Удалите нижнюю часть корпуса, выдвинув ее из-под тела устройства.

Нижнюю часть корпуса может быть трудно снять, если остался клей. Если остатки клея мешают вам удалить корпус, примените легкое тепло и постарайтесь аккуратно вытащить корпус.

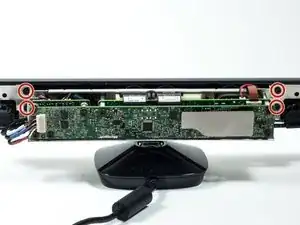

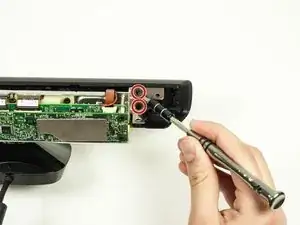

Удалите четыре винта Torx T10 по 7 мм (по два с каждой стороны металлического корпуса).

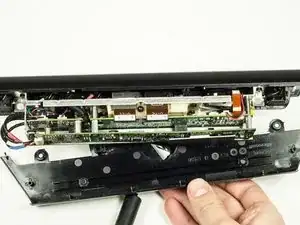

Удалите переднюю часть корпуса, содержащую крышки объективов камер.

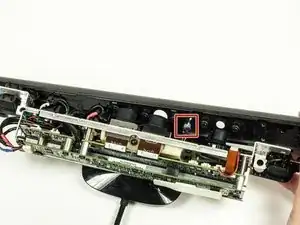

Компонент LED подключен к передней части корпуса. Чтобы отключить его, просто вытащите его из пластикового разъема.

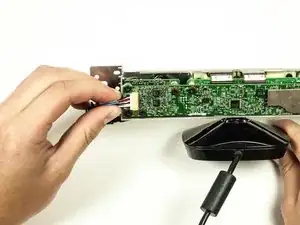

Отключите микрофон от материнской платы.
