DualSense Controller V2 Исправление дрейфа стика

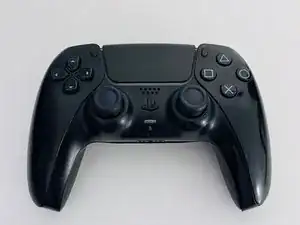

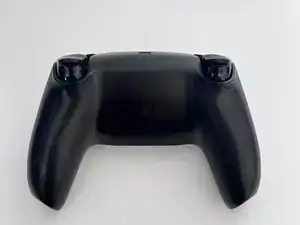

Этот контроллер — черная версия, но руководство применимо ко всем моделям CFI-ZCT1W.

Здесь видео, демонстрирующее, насколько сильным был дрейф стика до ремонта.

Перед началом отключите контроллер и выключите питание.

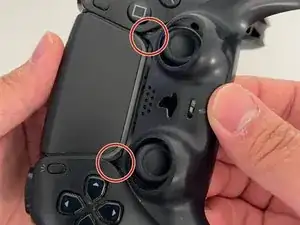

Вставьте медиатор для вскрытия под среднюю накладку в правом нижнем углу контроллера и подденьте её, чтобы освободить защелки, которые её фиксируют.

Проведите медиатором вдоль нижнего правого края, чтобы освободить защелки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края, чтобы освободить защелки.

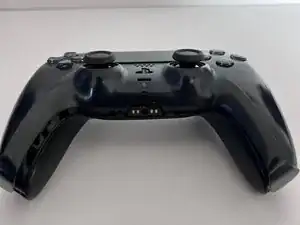

Так выглядит контроллер, когда все защелки освобождены.

Поднимите нижний край средней накладки руками.

Осторожно: под сенсорной панелью скрыты два элемента.

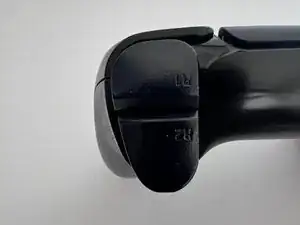

Вставьте плоский конец лопатки в зазор между L1 и L2.

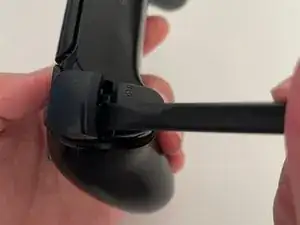

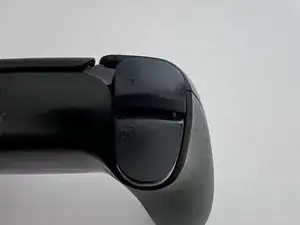

Подденьте вверх против L1, чтобы снять кнопку L1.

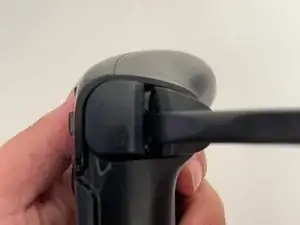

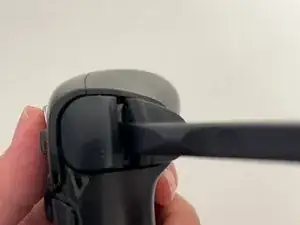

Вставьте плоский конец лопатки в зазор между R1 и R2.

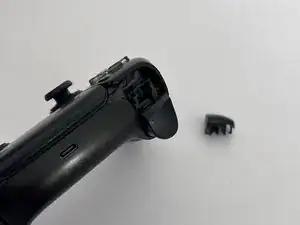

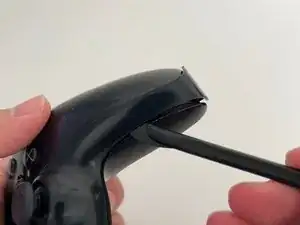

Подденьте вверх против R1, чтобы снять кнопку R1.

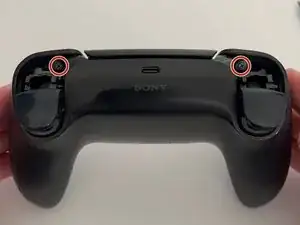

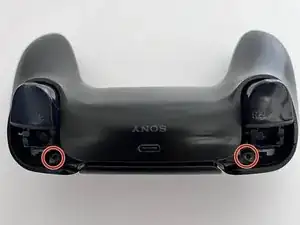

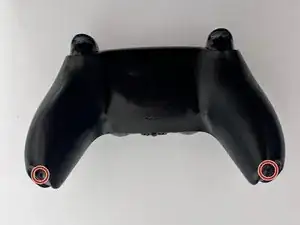

Отверткой Phillips открутите два винта 6,4 мм за кнопками L1 и R1, а также два винта 6,4 мм, фиксирующие нижние углы нижней части корпуса.

Всего у вас будет четыре винта Phillips 6,4 мм. Следите, чтобы не потерять ни одного из них.

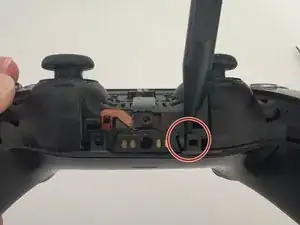

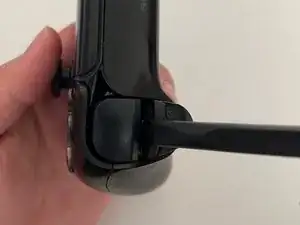

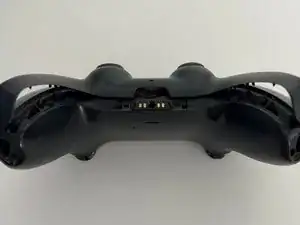

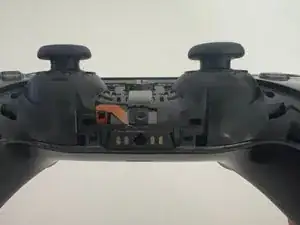

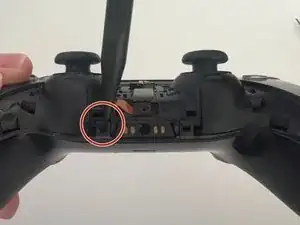

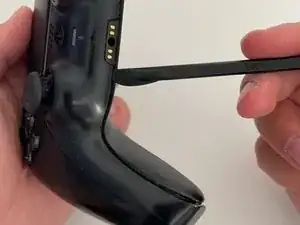

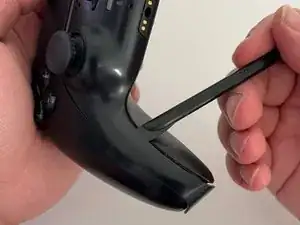

Используйте заостренный край лопатки, чтобы отщелкнуть две защелки по обе стороны гнезда для наушников.

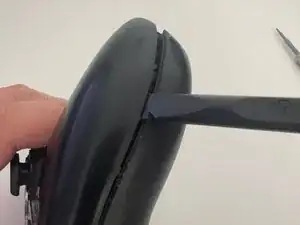

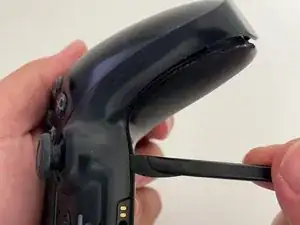

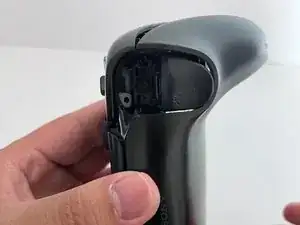

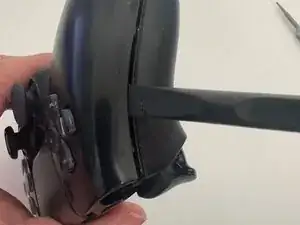

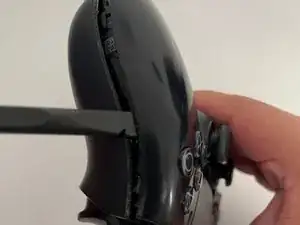

Проведите лопаткой вдоль кромки, чтобы освободить защелки, фиксирующие заднюю крышку.

Верхние защелки (рядом с триггерами) более жесткие, чем остальные, и могут потребовать большего усилия и поддевания для освобождения.

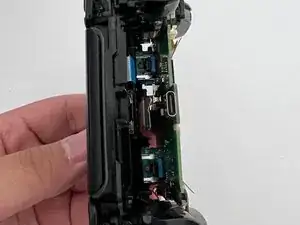

То же с другой стороны: проведите лопаткой вдоль кромки, чтобы освободить защелки, фиксирующие заднюю крышку.

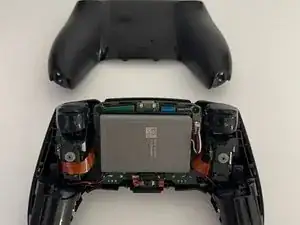

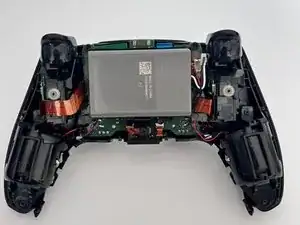

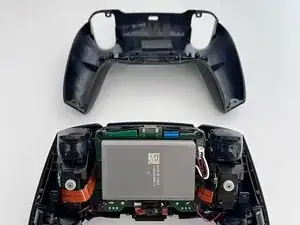

Снимите заднюю крышку.

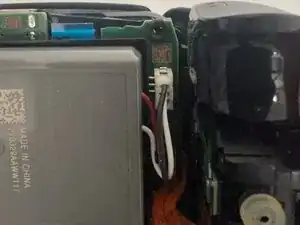

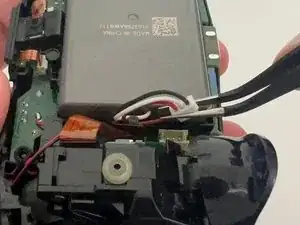

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от материнской платы.

Чтобы не повредить провод, захватывайте белый разъём, а не провода.

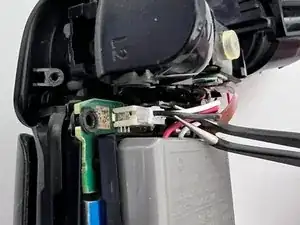

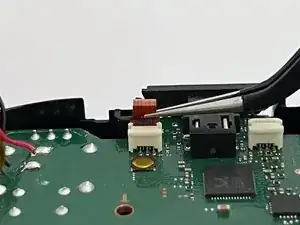

Используйте пинцет, чтобы отсоединить кабели верхнего и нижнего микрофонов.

Отсоединяйте кабели за приподнятые язычки. Не тяните за сами кабели.

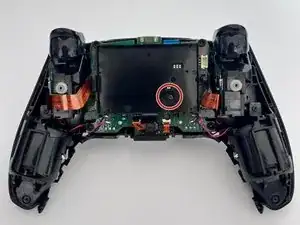

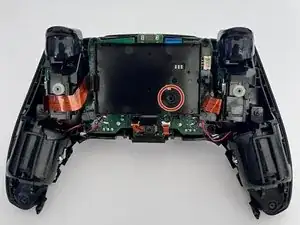

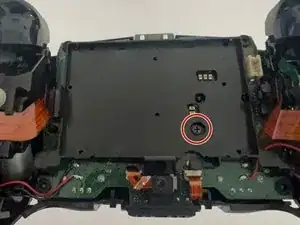

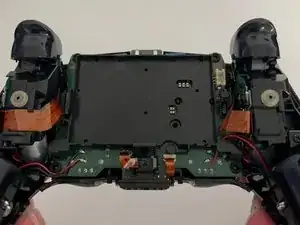

Отверткой Phillips отвинтите один винт 6,4 мм, фиксирующий кронштейн аккумулятора.

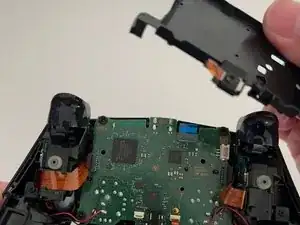

Снимите кронштейн аккумулятора.

На этом этапе у вас будет всего пять винтов Phillips 6,4 мм.

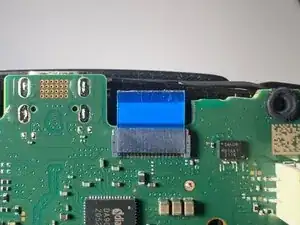

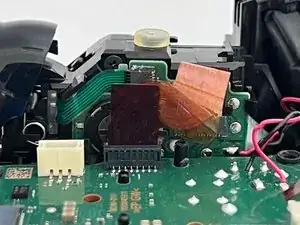

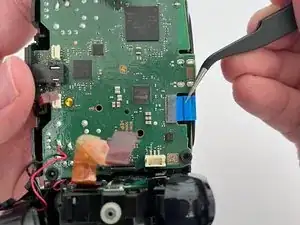

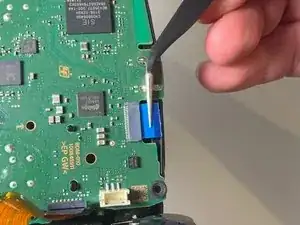

Используйте пинцет, чтобы захватить ленточный кабель сенсорной панели и вынуть его из разъёма на материнской плате.

Отсоединяйте кабели за приподнятые язычки. Не тяните за сами кабели.

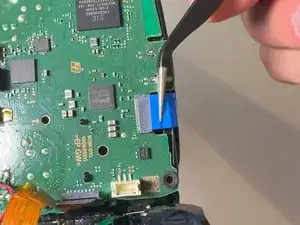

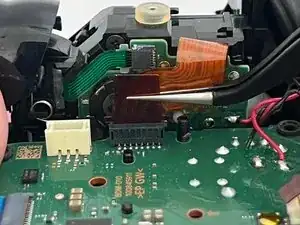

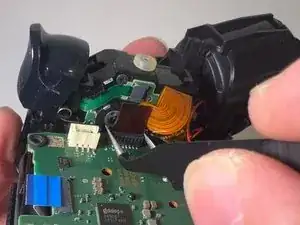

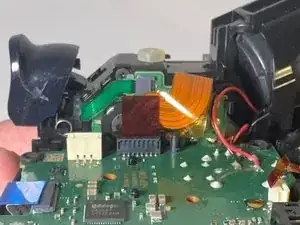

Используйте пинцет, чтобы отсоединить правый ленточный кабель триггера.

Отсоединяйте кабель за вытягивающую петлю. Не тяните за сам кабель.

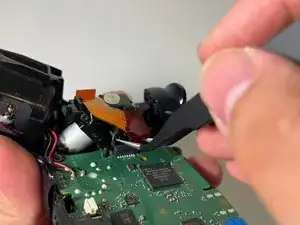

Используйте пинцет, чтобы отсоединить левый ленточный кабель триггера от материнской платы.

Отсоединяйте кабель за вытягивающую петлю. Не тяните за сам кабель.

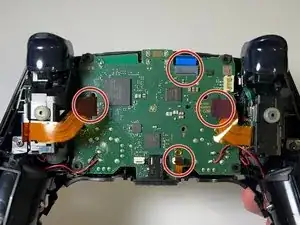

Убедитесь, что вы отсоединили четыре ленточных кабеля от материнской платы перед переходом к следующему шагу.

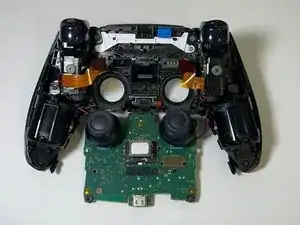

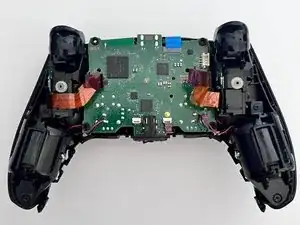

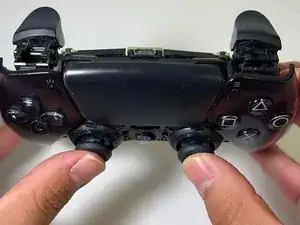

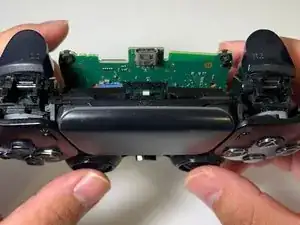

Осторожно нажмите на джойстики, чтобы отделить материнскую плату от корпуса.

Материнская плата и корпус по‑прежнему соединены четырьмя припаянными проводами. Следите, чтобы они не натягивались.

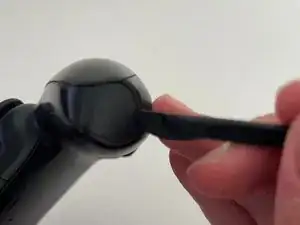

Снимите крышки джойстика, потянув их прямо вверх пальцами.

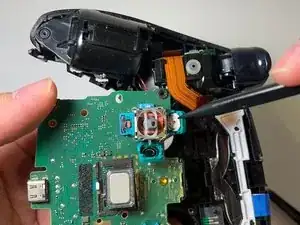

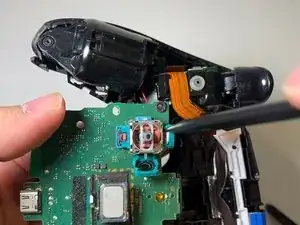

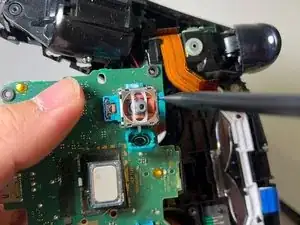

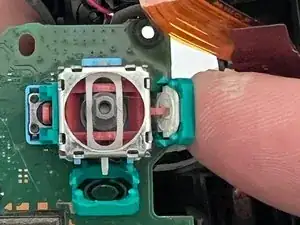

Используйте лопатку, чтобы аккуратно приподнять защёлки корпуса потенциометра, вызывающего дрейф.

Осторожно приподнимайте защёлку потенциометра, иначе вы повредите её.

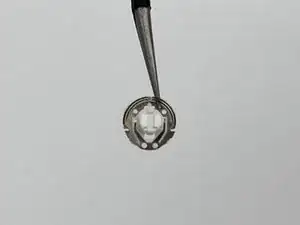

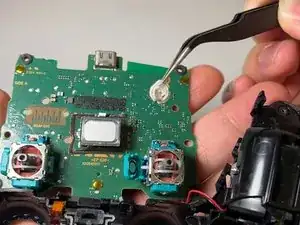

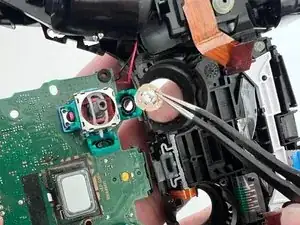

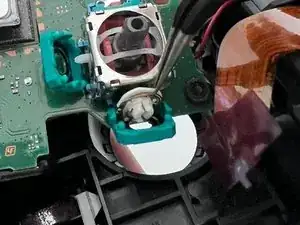

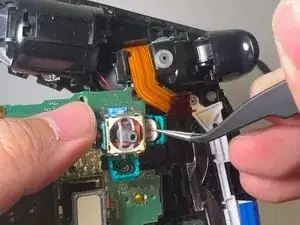

Используйте пинцет, чтобы извлечь щётку (wiper).

Старайтесь держать крышки раскрытыми примерно под углом 60^o. Полное раскрытие повредит крышки, и они не смогут закрыться.

Повторите предыдущий шаг для другого потенциометра.

Старайтесь держать крышки раскрытыми примерно под углом 60^o. Полное раскрытие повредит крышки, и они не смогут закрыться.

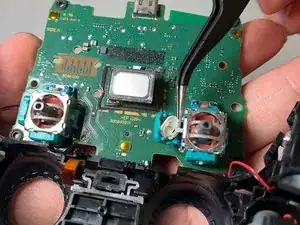

Используйте пинцет, чтобы извлечь щётку.

Смочите ватную палочку высококонцентрированным изопропиловым спиртом.

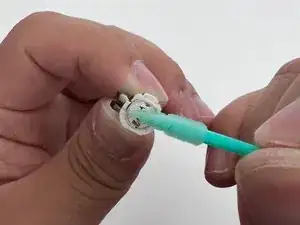

Переверните щётку на другую сторону и используйте смоченную ватную палочку, чтобы удалить грязь и смазку.

Повторите этот шаг для другой щётки.

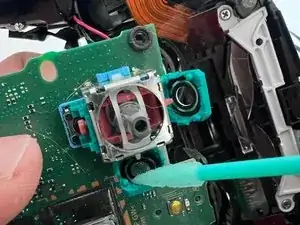

Используйте ватную палочку, смоченную высококонцентрированным изопропиловым спиртом, чтобы очистить внутреннюю часть обоих гнёзд потенциометра.

Установите очищенные щётки обратно в соответствующие гнёзда потенциометров.

При установке щётки убедитесь, что изогнутые кромки находятся вверху.

Остальная часть руководства описывает сборку.

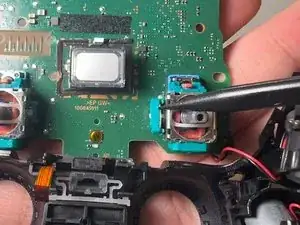

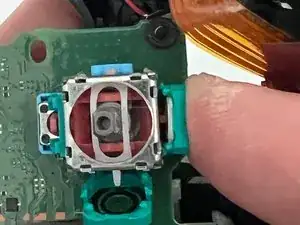

С помощью пальца нажмите и закройте каждую защёлку.

Убедитесь, что вы слышите «щёлчок» при закрытии.

Установите крышки джойстиков обратно.

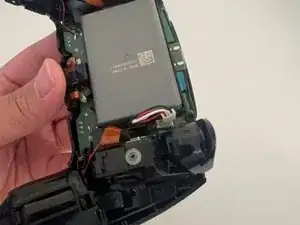

Верните материнскую плату на место в корпус.

Убедитесь, что четыре выделенных кабеля расположены поверх материнской платы.

Используйте пинцет, чтобы вставить кабель тачпада в его разъём.

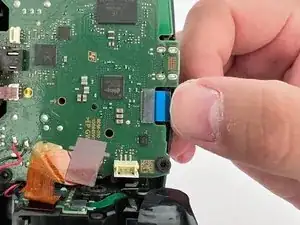

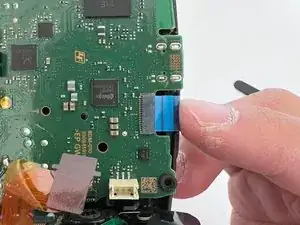

Пальцем полностью усядьте кабель на место.

Надавливайте осторожно, чтобы не сломать ленточный кабель.

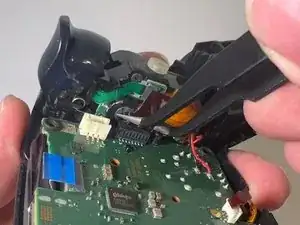

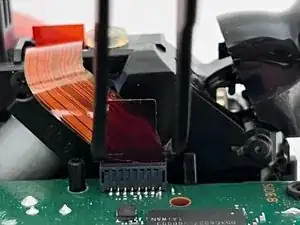

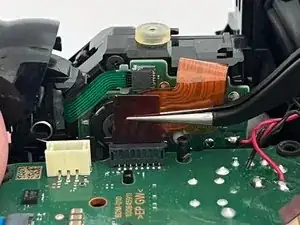

Используйте пинцет, чтобы поместить кабель триггера в слот, затем прижмите пинцетом по бокам кабеля и нажмите вниз, пока он полностью не войдёт на место.

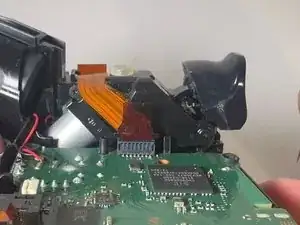

Используйте пинцет, чтобы вставить другой кабель триггера в слот, затем прижмите пинцетом сверху кабель и нажмите вниз, пока он полностью не войдёт на место.

Используйте пинцет, чтобы вставить нижний кабель микрофона в его слот.

Прижмите кабель вниз, пока он полностью не усядется на место.

Используйте крестовую отвёртку, чтобы вновь установить винт 6.4 мм, который фиксирует скобу аккумулятора.

Вставьте верхний кабель микрофона в его разъём.

Подключите кабель аккумулятора.

Соберите заднюю крышку.

Используйте крестовую отвертку, чтобы установить два винта 6,4 мм за кнопками L1 и R1, а также два винта 6,4 мм, фиксирующие нижние углы нижней части корпуса.

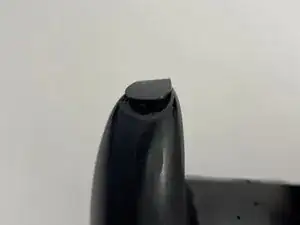

Установите крышку кнопки L1 на место.

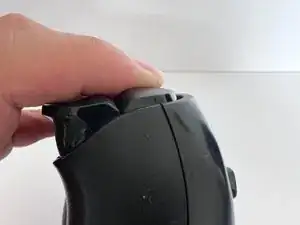

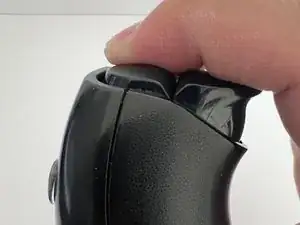

Нажмите до характерного щелчка.

Установите крышку кнопки R1 на место.

Нажмите до характерного щелчка.

Переустановите среднюю декоративную накладку.

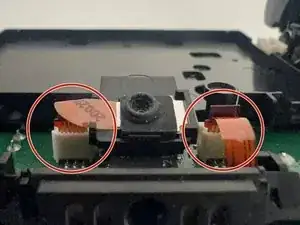

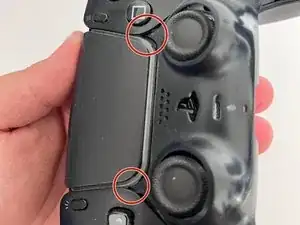

Эти две выделенные детали должны располагаться под сенсорной панелью.

Вот снова тестирование; видите разницу?
