Замена джойстика контроллера DualSense v2

Перед началом работы отключите контроллер и отключите его от питания.

Вставьте распорку под среднюю панель отделки в нижнем правом углу контроллера, чтобы освободить защёлки, крепящие её к корпусу.

Проведите распоркой вдоль нижнего правого края средней панели отделки, чтобы открыть защёлки, крепящие её к корпусу.

Вставьте распорку под среднюю панель отделки в нижнем левом углу контроллера, чтобы освободить защёлки, крепящие её к корпусу.

Проведите распоркой вдоль нижнего левого края средней панели отделки, чтобы освободить защёлки, крепящие её к корпусу.

Поднимите нижний край средней панели отделки пальцами, чтобы освободить оставшиеся защёлки.

Снимите среднюю панель отделки, подняв её над джойстиками.

При сборке убедитесь, что средняя панель отделки правильно установлена на место, и нажмите по всем краям, чтобы защёлкнуть её на контроллере.

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Прикройте кнопку большим пальцем, чтобы она не вылетела через комнату.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Прикройте кнопку большим пальцем, чтобы она не вылетела через комнату.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы открутить два винта длиной 6,5 мм, крепящих нижние углы нижней части корпуса.

Используйте крестовую отвёртку, чтобы открутить два винта длиной 6,5 мм, находящихся за кнопками L1 и R1.

Используйте острый конец лопатки, чтобы отсоединить две защёлки по бокам разъёма для гарнитуры.

Аккуратно снимите заднюю часть корпуса с контроллера руками.

При сборке убедитесь, что провода красного и чёрного вибромоторов не зажаты между передней и задней частями корпуса.

Поднимите аккумулятор из крепления и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не перегружайте кабели аккумулятора.

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода, чтобы отключить аккумулятор.

Снимите аккумулятор.

Острым концом лопатки извлеките нижний микрофон из крепления рядом с аккумулятором.

При сборке убедитесь, что конец шлейфа микрофона вставлен в крепление.

Возьмитесь пальцами или пинцетом за язычок шлейфа нижнего микрофона и отключите его от материнской платы.

Используйте крестовую отвёртку, чтобы открутить винт длиной 6,5 мм, крепящий скобу аккумулятора.

Поднимите скобу аккумулятора с материнской платы.

Удерживайте кабель сборки правого триггера пинцетом или пальцами и отсоедините его от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Удерживайте кабель сборки правого триггера пинцетом или пальцами и отсоедините его от сборки триггера.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может мешать снятию материнской платы. В этом случае отсоедините кабель от сборки триггера.

Удерживайте кабель сборки левого триггера пинцетом или пальцами и отсоедините его от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Удерживайте кабель сборки левого триггера пинцетом или пальцами и отсоедините его от сборки триггера.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может мешать снятию материнской платы. Если это так, отсоедините кабель от сборки триггера.

Используйте пинцет или пальцы, чтобы отсоединить верхний микрофон от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Если вы не меняете этот микрофон, не удаляйте его из рамы.

Используйте пинцет или пальцы, чтобы отсоединить кабель тачпада от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Осторожно протяните джойстики через переднюю панель и извлеките материнскую плату.

Не нагружайте четыре припаянных провода, соединяющих материнскую плату с вибромоторами.

Переверните материнскую плату и среднюю раму, чтобы получить доступ к красным и чёрным проводам вибромоторов.

Используйте паяльник, чтобы отпаять провода вибромоторов от материнской платы.

Чтобы научиться паять или получить полезные советы, ознакомьтесь с нашим руководством по пайке.

При сборке обратитесь к этому изображению, чтобы правильно припаять провода на свои места.

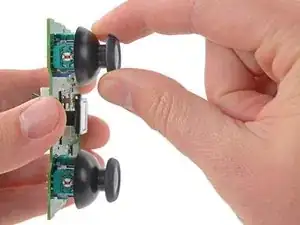

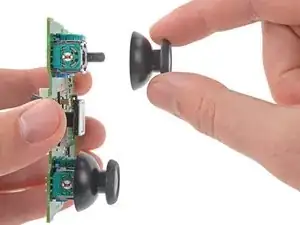

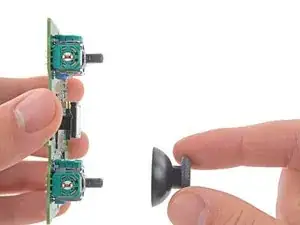

Снимите левую и правую крышки джойстиков с материнской платы пальцами.

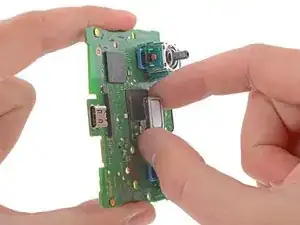

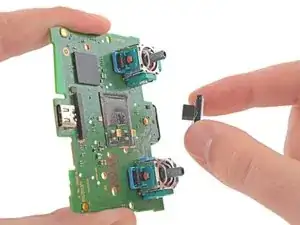

Удалите динамик и поролоновую прокладку с материнской платы пальцами.

Осталась только материнская плата.

При сборке убедитесь, что золотые контакты динамика совмещены с золотыми контактами на материнской плате.

Материнская плата DualSense может немного отличаться от изображений в этом руководстве, но вы всё равно можете следовать описанной процедуре для её замены.

Каждый модуль джойстика зафиксирован четырнадцатью паяными соединениями:

Четыре крепёжных соединения

Шесть соединений, подключающих два потенциометра

Четыре соединения кнопок джойстика

В последующих шагах показано, как заменить левый джойстик (при расположении контроллера перед вами). Вы можете выполнить ту же процедуру для замены правого джойстика.

Каждый модуль джойстика имеет два потенциометра — цветные квадратные блоки, расположенные с двух сторон джойстика.

Вставьте наконечники изогнутого пинцета между верхним краем одного из потенциометров и рамкой джойстика.

Наклоните пинцет вниз, чтобы отогнуть верхний край потенциометра от рамки джойстика.

Повторите операцию со вторым потенциометром.

Используйте пинцет, чтобы извлечь щётки из обоих потенциометров.

Закрепите материнскую плату в зажимах-«помощниках» или аналогичном приспособлении так, чтобы паяные соединения потенциометров были направлены вверх.

Прикрепляйте зажимы к прозрачным участкам платы, чтобы не повредить компоненты поверхностного монтажа.

Нанесите флюс на три паяных соединения, крепящих один из потенциометров.

Флюс улучшает растекание расплавленного припоя, что облегчает работу. Если припой плохо плавится или прилипает, нанесите больше флюса.

Установите температуру паяльника 375–400 °C (~700–750 °F).

В контроллере DualSense используется бессвинцовый припой, для которого требуется более высокая температура плавления, чем у обычного свинцового припоя.

Полные инструкции по демонтажу сквозных паяных соединений — в этом руководстве.

Прижмите жало паяльника к паяному соединению потенциометра, чтобы нагреть его.

Не нагревайте соединение более 15 секунд подряд, иначе можно повредить контактную площадку.

Если не удаётся расплавить соединение, нанесите немного свинцового припоя на жало паяльника и повторите попытку. Свинцовый припой улучшает теплопередачу и снижает температуру плавления существующего бессвинцового соединения.

Когда припой расплавится, воспользуйтесь отсосом для припоя, чтобы удалить его.

Повторите нагрев и отсасывание несколько раз на одном и том же соединении, чтобы удалить как можно больше припоя. Убедитесь, что нагрев не длится более 15 секунд за один раз.

Повторите процедуру на оставшихся двух паяных соединениях потенциометра.

На этом шаге показано, как удалить остатки припоя с помощью оплетки. Если потенциометр шатается, пропустите этот шаг.

Нанесите флюс на паяное соединение.

Положите отрезок чистой оплётки на паяное соединение.

Прижмите жало паяльника к оплётке, чтобы остатки припоя расплавились и перешли в оплётку.

Повторите процесс с остальными двумя паяными соединениями.

Осторожно потяните потенциометр в сторону от платы с помощью пинцета или плоскогубцев.

Если потенциометр не снимается, повторите три предыдущих шага, чтобы удалить остатки припоя, удерживающие его на месте.

Также можно попробовать нагревать каждое соединение, одновременно покачивая потенциометр при снятии. Лучше выполнять это с помощником.

Повторите процедуру демонтажа, чтобы выпаять и снять второй потенциометр.

В нескольких следующих шагах показано, как разобрать и выпаять рамку джойстика.

Воспользуйтесь кусачками, чтобы срезать верхние углы рамки джойстика.

Будьте предельно осторожны, чтобы не порезаться об острые кромки. Загните острые кромки внутрь с помощью плоскогубцев.

Используйте плоскогубцы, чтобы отогнуть металлическую рамку от модуля.

Удалите пластиковые детали из центра модуля джойстика.

Удалите все отдельные обломки из модуля джойстика.

Воспользуйтесь кусачками, чтобы разрезать верхние части оставшихся стенок рамки, разделив каждую стенку на две части.

Зафиксируйте материнскую плату так, чтобы паяные соединения были направлены вверх.

Разогрейте паяное соединение, крепящее один из якорей рамки, с помощью паяльника.

Когда припой расплавится, воспользуйтесь плоскогубцами, чтобы извлечь якорь рамки из сквозного отверстия.

Если не удаётся расплавить соединение, нанесите немного свинцового припоя на жало паяльника и повторите попытку.

Повторите процедуру, чтобы удалить все четыре якоря.

Вставьте плоский конец лопатки под пластиковую основу модуля джойстика.

Медленно поднимайте основу, чтобы согнуть и отломить её от материнской платы.

Удалите пластиковую основу.

Используйте кусачки и плоскогубцы, чтобы сломать и удалить остатки пластиковой основы с кнопки.

Воспользуйтесь кусачками, чтобы срезать четыре вывода кнопки, крепящие её к материнской плате.

Удалите кнопку.

Удалите все остатки пластиковой основы.

Разогрейте паяное соединение одного из выводов кнопки с помощью паяльника.

Когда припой расплавится, возьмите вывод пинцетом и извлеките его из сквозного отверстия.

Повторите процедуру, чтобы удалить все четыре вывода кнопки.

Закрепите материнскую плату таким образом, чтобы обеспечить доступ к обеим её сторонам.

Разогрейте паяльником одну сторону сквозного отверстия.

Используйте отсос для олова с противоположной стороны сквозного отверстия, чтобы удалить оставшееся припоя.

Не нагревайте сквозное отверстие непрерывно более 15 секунд за раз, чтобы не повредить контактную площадку.

При необходимости используйте оплетку для удаления остатков припоя.

Повторите эту процедуру для всех сквозных отверстий и обеих сторон материнской платы.

Визуально проверьте каждое сквозное отверстие и убедитесь, что они не заблокированы остатками припоя. Если какие-либо отверстия выглядят забитыми, повторите предыдущий шаг, чтобы устранить засор.

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на верхнюю сторону материнской платы, где будет установлен новый модуль джойстика.

Используйте ватную палочку, мягкую щётку или ткань, чтобы удалить остатки флюса.

Установите заменяемый модуль джойстика на материнскую плату так, чтобы все его выводы прошли через сквозные отверстия.

Аккуратно прижмите джойстик к плате, пока он не встанет заподлицо с поверхностью платы.

Переверните материнскую плату и зафиксируйте её, чтобы можно было припаять выводы модуля джойстика.

Нанесите флюс на один из монтажных усиков, чтобы подготовить его к пайке.

Полные инструкции по пайке сквозных соединений см. в этой статье.

Припаяйте один из монтажных усиков к материнской плате.

Проверьте, что модуль джойстика по-прежнему плотно прилегает к материнской плате (как показано на изображении). Если нет, разогрейте припаянный вывод и отрегулируйте положение модуля.

Припаяйте оставшиеся выводы модуля джойстика (всего 14) к материнской плате. Наносите флюс по ходу пайки, чтобы обеспечить качественное соединение.

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на те участки материнской платы, где видны остатки флюса.

Используйте ватную палочку, мягкую щётку или ткань, чтобы удалить остатки флюса.

Проведите визуальный осмотр работы:

Убедитесь, что каждый паяный шов имеет правильную форму.

Убедитесь, что паяные швы не замкнуты между собой.
