Снятие средней рамки

Следуйте этому руководству, чтобы извлечь среднюю рамку и её компоненты из передней части корпуса контроллера Sony DualSense.

Это руководство предназначено только как предварительный шаг! Это руководство является частью другой процедуры и не предназначено для использования отдельно.

Шаг 1

Отключите и выключите контроллер перед началом работы.

Вставьте медиатор для открытия под среднюю накладку в правом нижнем углу контроллера, чтобы освободить зажимы, удерживающие её в корпусе.

Шаг 2

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить зажимы, удерживающие её в корпусе.

Шаг 3

Вставьте медиатор для открытия под среднюю накладку в левом нижнем углу контроллера, чтобы освободить зажимы, удерживающие её в корпусе.

Шаг 4

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить зажимы, удерживающие её в корпусе.

Шаг 5

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся зажимы.

Поднимите среднюю накладку поверх джойстиков, чтобы снять её.

При сборке установите среднюю накладку на место и прижмите по всем краям, чтобы защёлкнуть зажимы, фиксирующие её в контроллере.

Шаг 6

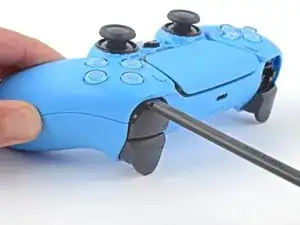

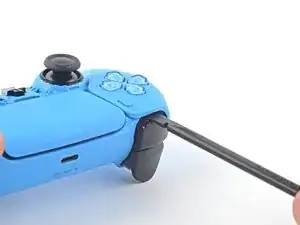

Вставьте плоский конец пластиковой лопатки в зазор над кнопкой L1.

Прижмите кнопку большим пальцем, чтобы предотвратить её выстреливание через всю комнату.

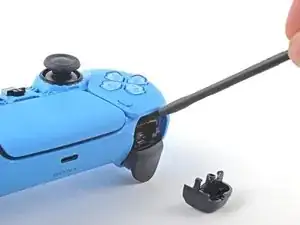

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Шаг 7

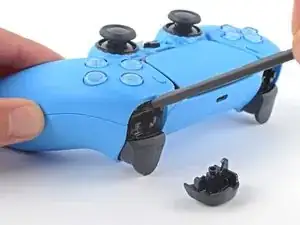

Вставьте плоский конец пластиковой лопатки в зазор над кнопкой R1.

Прижмите кнопку большим пальцем, чтобы предотвратить её выстреливание через всю комнату.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Шаг 8

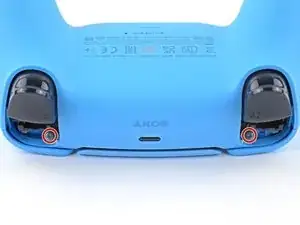

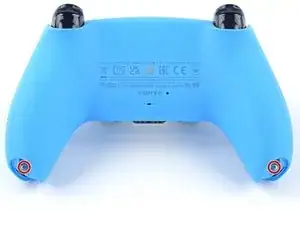

Используйте крестовую отвертку, чтобы вывернуть два винта 6,5 мм, закрепляющие нижние углы задней части корпуса.

Шаг 9

Используйте крестовую отвертку, чтобы вывернуть два винта 6,5 мм за кнопками L1 и R1.

Шаг 10

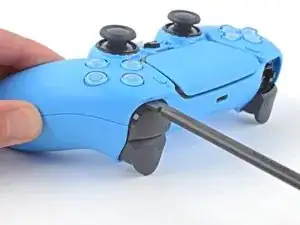

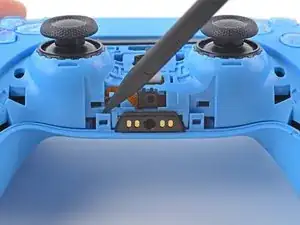

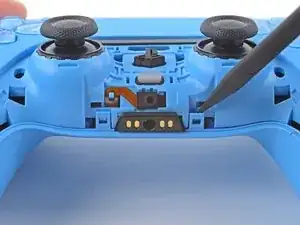

Используйте заострённый край пластиковой лопатки, чтобы отщёлкнуть два зажима по обе стороны от разъёма для гарнитуры.

Шаг 11

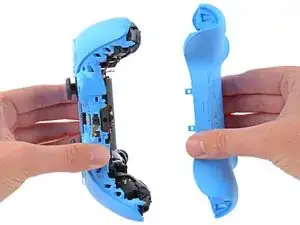

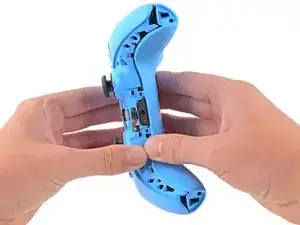

Осторожно снимите заднюю крышку контроллера руками.

При сборке убедитесь, что красные и чёрные провода вибромоторов не зажаты между передней и задней частями корпуса.

Шаг 12

Поднимите аккумулятор из крепления и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не натягивайте провода аккумулятора.

Шаг 13

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от материнской платы.

Не тяните за провода при отсоединении аккумулятора.

Шаг 14

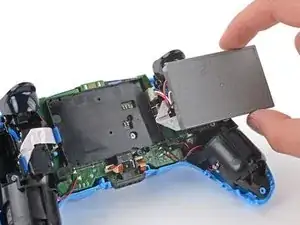

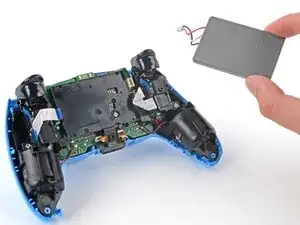

Извлеките аккумулятор.

Шаг 15

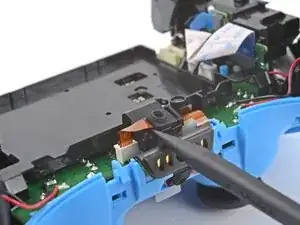

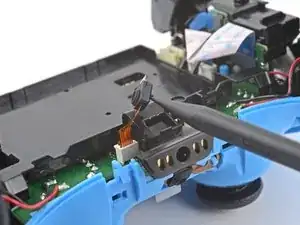

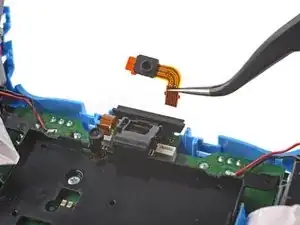

Используйте заострённый конец пластиковой лопатки, чтобы снять нижний микрофон из его крепления рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона вставлен в паз крепления.

Шаг 16

Возьмите язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Шаг 17

Используйте крестовую отвертку, чтобы вывернуть винт 6,5 мм, фиксирующий кронштейн аккумулятора.

Шаг 18

Снимите кронштейн аккумулятора с материнской платы.

Шаг 19

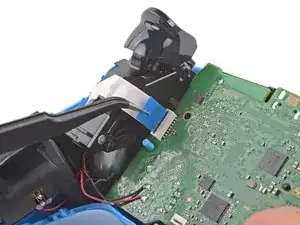

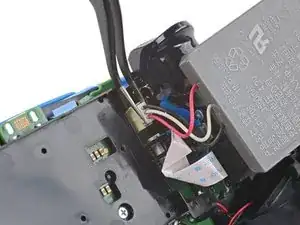

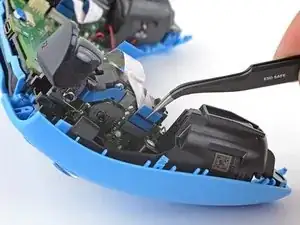

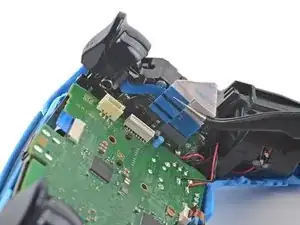

Захватите кабель узла правого триггера пинцетом или пальцами и отсоедините его от материнской платы.

Используйте язычок, чтобы отсоединить кабель. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Шаг 20

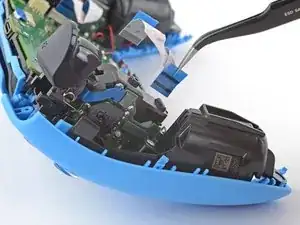

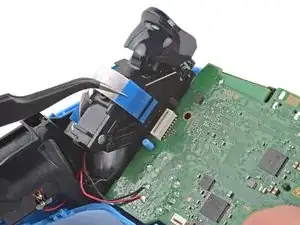

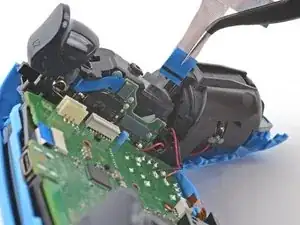

Возьмите кабель правого триггерного блока пинцетом или пальцами и отсоедините его от триггерного блока.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера лента может мешать материнской плате выйти. В таком случае извлеките кабель из триггерного блока.

Шаг 21

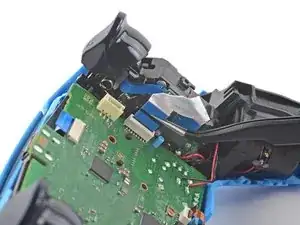

Возьмите кабель левого триггерного блока пинцетом или пальцами и отсоедините его от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Пока не полностью извлекайте лентовый кабель.

Шаг 22

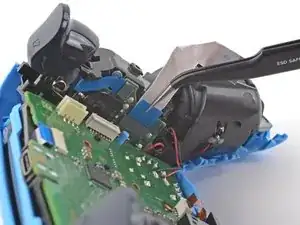

Возьмите кабель левого триггерного блока пинцетом или пальцами и отсоедините его от триггерного блока.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера лента может мешать материнской плате выйти. В таком случае извлеките кабель из триггерного блока.

Шаг 23

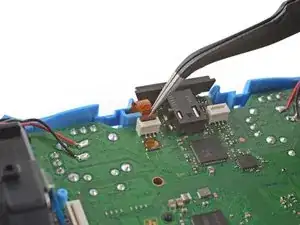

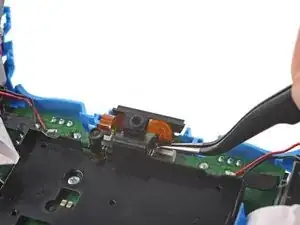

Пинцетом или пальцами отсоедините верхний микрофон от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Если вы не собираетесь заменять этот микрофон, не извлекайте его из рамки.

Шаг 24

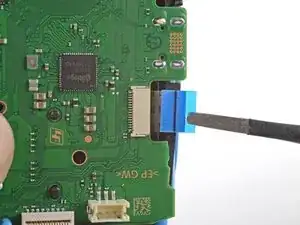

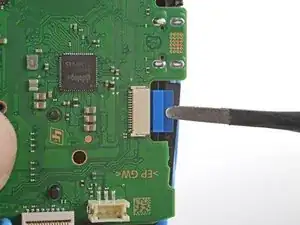

Пинцетом или пальцами отсоедините кабель сенсорной панели от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Шаг 25

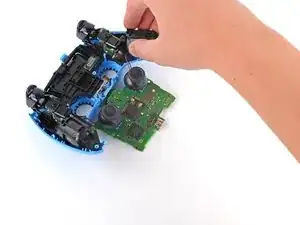

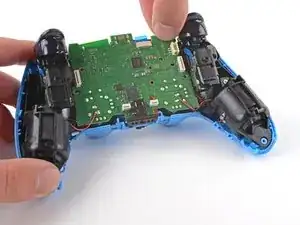

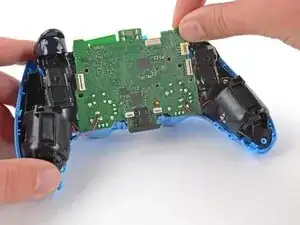

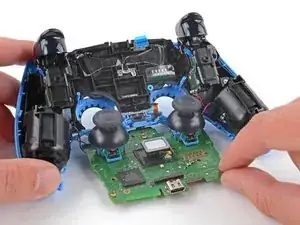

Аккуратно проведите джойстики через переднюю крышку и поднимите материнскую плату наружу.

Не натягивайте четыре припаянных провода, соединяющих материнскую плату с вибромоторами.

Шаг 26

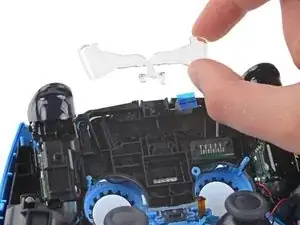

Используйте заостренный конец лопатки, чтобы приподнять центр световода и извлечь его из контроллера.

Удалите световод.

Шаг 27

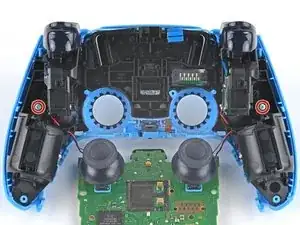

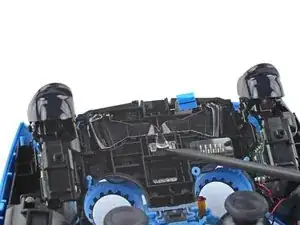

Отверткой Phillips снимите два винта длиной 6,5 мм, крепящие среднюю рамку к передней крышке.

Шаг 28

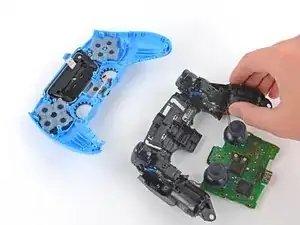

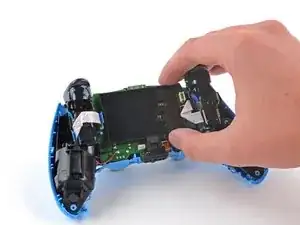

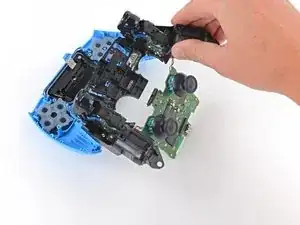

Аккуратно приподнимите среднюю рамку и материнскую плату и выньте их из передней крышки.

Осторожно: не натягивайте провода вибромоторов.

При сборке проденьте лентовый кабель сенсорной панели обратно через прямоугольное отверстие в средней рамке.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
