Снятие материнской платы

Перед началом ремонта:

Выключите PlayStation и отключите все кабели и аксессуары.

Снимите любые подставки, поддерживающие консоль, и уложите её так, чтобы правая сторона была сверху.

Каждая крышка корпуса зафиксирована защёлками вдоль заднего края и зажимами вдоль переднего края.

Чтобы снять крышку, крепко потяните за передний край вверх, чтобы освободить зажимы.

Вы услышите характерные «щёлчки», когда зажимы освободятся.

Снимите крышку.

Используйте тот же способ, чтобы снять три оставшиеся крышки.

Для установки крышки снова вставьте крюки в вырезы вдоль заднего края и плотно нажмите передний край крышки, чтобы зажаты снова вошли в зацепление.

На протяжении всего ремонта учитывайте каждий винт и убеждайтесь, что он возвращается точно в то место, откуда был вынут.

Используйте крестовую отвертку, чтобы удалить винт длиной 17.1 мм, фиксирующий крышку отсека расширения.

Поднимите крышку отсека расширения у выемки рядом с отверстием для винта пальцами и снимите её.

Пальцами снимите пластиковую крышку, скрывающую разъём кабеля вентилятора.

Крышка закреплена лёгким клеевым слоем.

При сборке обратно прижмите пластиковую деталь на место, чтобы закрепить её оставшимся клеем. Если она не держится, используйте полоски двухстороннего скотча для фиксации.

Осторожно вытащите кабели вентилятора из-под их пластикового зажима на раме пальцами.

Крепко схватите белую головку разъёма кабелей вентилятора и потяните её прямо вверх, чтобы вынуть из гнезда.

Если возникают трудности, захватите кабели чуть выше головки разъёма и аккуратно потяните.

При сборке совместите разъём с гнездом и надавите на края плоским концом лопатки, пока он полностью не войдёт в гнездо.

Используйте отвертку T8 Torx Security, чтобы снять четыре винта, фиксирующие вентилятор:

Один винт длиной 31.7 мм

Два винта длиной 21.5 мм

Один винт длиной 11.5 мм

Схватите вентилятор за отверстия для воздуховодов пальцами и поднимите его прямо вверх, чтобы снять.

При сборке:

Это хорошее место для чистки вентилятора. Используйте чистую ткань и сжатый воздух, чтобы удалить пыль и грязь.

Вставьте вентилятор так, чтобы его кабели находились рядом с разъёмом.

Пломбировочная наклейка скрывает один из винтов внутренней правой панели.

Если вы живёте в США, вас защищает Закон Магнусона—Мосса о гарантии, и такие наклейки незаконны — не позволяйте им вас запугать! В других странах гарантийная защита отличается.

Используйте пинцет, чтобы открыть наклейку, пока не получите доступ к винту под ней.

Пальцами отщёлкните и снимите пластиковую решётку рядом с выемкой вентилятора.

Используйте отвертку T8 Torx Security, чтобы снять 10 винтов, фиксирующих правую внутреннюю панель:

Четыре винта длиной 18.8 мм

Два винта длиной 18.6 мм

Четыре винта длиной 31.7 мм

Поднимите правую внутреннюю панель прямо вверх и снимите её.

Используйте изогнутый пинцет, чтобы крепко схватить боковые стороны разъёма платы CMOS, держите пинцет как можно ближе к разъёму для лучшего захвата.

Потяните разъём прямо вверх и выньте его из гнезда, чтобы отключить.

Если возникают трудности, попробуйте раскачать разъём из стороны в сторону, чтобы ослабить его.

Пальцами приподнимите плату CMOS с небольших металлических выступов и потяните её к центру консоли, чтобы снять.

Если новая плата не комплектуется кабелем, перенесите оригинальный кабель на заменяемую плату.

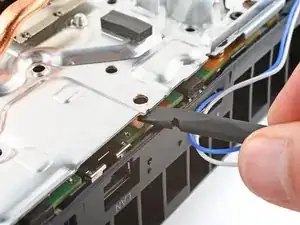

Вставьте лопатку под металлическую площадку одного из коаксиальных разъемов антенн и потяните строго вверх, чтобы отключить его.

Повторите процедуру, чтобы отключить другой кабель антенны.

При повторной сборке:

Используйте маркировку на плате, чтобы подключить антенны в правильные гнезда — подключите синий кабель к гнезду с маркировкой RB, а белый кабель к гнезду с маркировкой RW.

Чтобы подсоединить кабель, держите металлическую головку разъема над его гнездом и нажмите плоским концом лопатки, пока разъем не защелкнется. Не пытайтесь загнать разъем силой. Если возникают затруднения, смените положение разъема и попробуйте снова.

Используйте острие лопатки, чтобы отогнуть маленький кусочек белой ленты, фиксирующей кабели антенн к металлическому экрану.

Используйте пальцы, чтобы вывести кабели антенн из их защелок на металлическом экране.

Отведите кабели антенн через боковую часть консоли PlayStation, чтобы они не мешали.

Теплопроводная паста соединяет нижние ребра радиатора (ближайшие к кнопке питания) с металлическим экраном. В зависимости от возраста устройства и состояния пасты отделение радиатора может потребовать усилия.

Вставьте плоский конец лопатки под изгиб медных трубок, возле нижнего края радиатора.

С помощью лопатки подденьте радиатор, прикладывая равномерное давление, чтобы отделить его от теплопроводной пасты.

Если радиатор не отделяется полностью, подденьте плоским концом лопатки нижний край с другой стороны металлических ребер.

Схватите радиатор за медные трубки и снимите его.

Не хватаетесь за острые металлические ребра радиатора.

При повторной сборке:

Перед удалением старой теплопроводной пасты обратите внимание на расположение и количество пасты на металлическом экране. Так вы будете знать, сколько пасты использовать при замене.

Используйте плоский конец лопатки, чтобы соскоблить и удалить как можно больше старой теплопроводной пасты.

Удалите все оставшиеся следы пасты с помощью изопропилового спирта высокой концентрации (>90%) и микрофибровой ткани.

Нанесите новую теплопроводную пасту туда, где была старая паста.

Плотно вставьте радиатор на место.

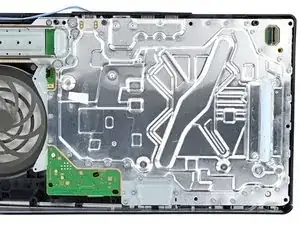

Используйте отвертку T8 Torx Security, чтобы извлечь 39 винтов:

Тридцать три винта длиной 7,5 мм, крепящие металлическую пластину экрана

Один черный винт длиной 11,5 мм, фиксирующий узел основной платы

Один винт длиной 28,7 мм, фиксирующий крышку межсоединительного кабеля

Четыре винта длиной 7,5 мм, крепящие крышку межсоединительного кабеля

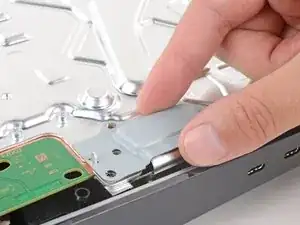

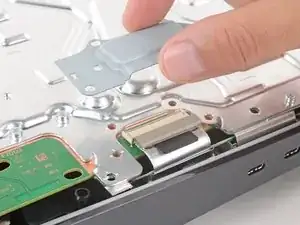

Снимите крышку межсоединительного кабеля.

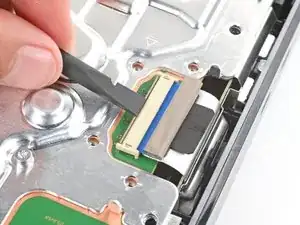

Используйте плоский конец лопатки, чтобы прижать вниз металлическую планку в разъеме межсоединительного кабеля.

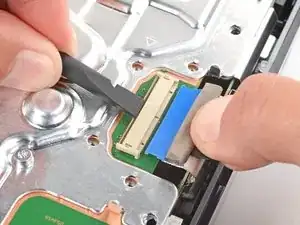

Держа планку прижатой, захватите пластиковую тягу пальцами или пинцетом и вытяните кабель из гнезда, двигая прямо.

При повторной сборке вставьте межсоединительный кабель в гнездо до защелкивания.

Тепловые прокладки соединяют верхнюю защитную пластину с основной платой. В зависимости от возраста устройства и состояния прокладок может потребоваться значительное усилие, чтобы отделить пластину.

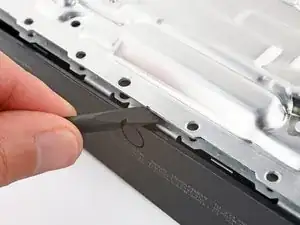

Вставьте плоский конец лопатки между верхней защитной пластиной и основной платой и подденьте, чтобы освободить пластину. Работайте по периметру, пока она полностью не отделится.

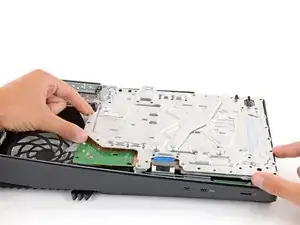

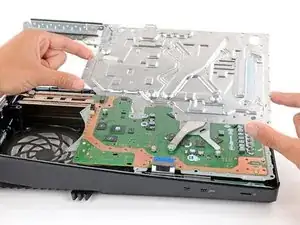

Поднимите и снимите верхнюю защитную пластину.

При повторной сборке это подходящий момент для замены тепловых прокладок на верхней части основной платы, если это необходимо. Прокладки могут быть приклеены как к пластине, так и к плате.

Важно, чтобы заменяемые прокладки были той же толщины, что и оригинальные, иначе пенопласт вокруг APU может неправильно герметизироваться.

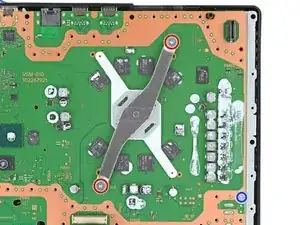

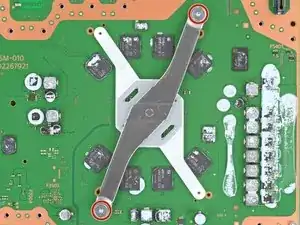

Используйте отвертку T8 Torx Security, чтобы удалить оставшиеся три винта, крепящие основную плату:

Два винта длиной 16,3 мм, фиксирующие скобу натяжения APU

Не удаляйте и не устанавливайте винты по одному, иначе вы можете повредить APU. При разборке и сборке чередуйте завинчивание двух винтов по пол-оборота за раз, чтобы поддерживать равномерное давление на скобу.

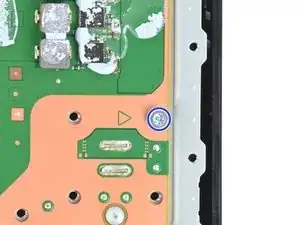

Один винт длиной 7,5 мм

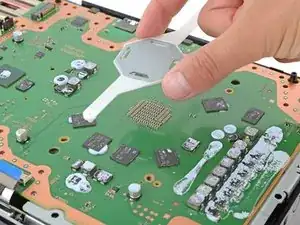

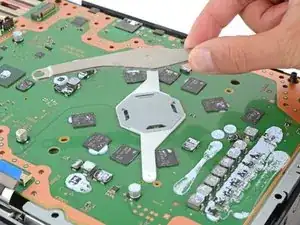

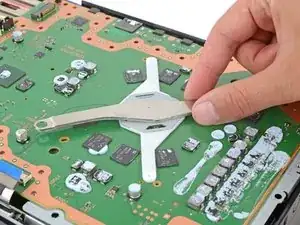

Снимите обе скобы APU с платы.

При повторной сборке:

Сначала установите скобу с пластиковыми рычагами так, чтобы штифты вошли в вырезы.

Затем установите металлическую скобу на пластиковую так, чтобы они были перпендикулярны и отверстия под винты совпали.

Не пытайтесь полностью снять материнскую плату на этом шаге — угол возле кнопки питания всё ещё закреплён металлическими штырьками, которые будут отключены на следующем шаге.

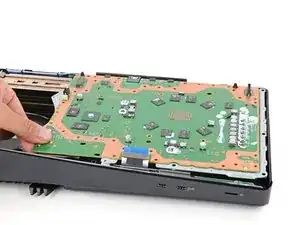

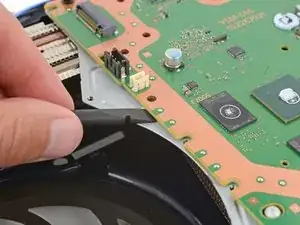

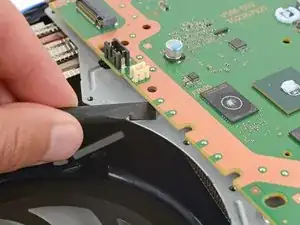

Вставьте плоский конец лопатки под основную плату (около выреза для вентилятора) и поверните лопатку, чтобы отделить плату.

Повторите этот процесс в разных точках по периметру, чтобы отделить плату.

Блок питания подключён к нижней части узла основной платы с помощью металлических штырьков, которые вставляются в угол рядом с кнопкой питания.

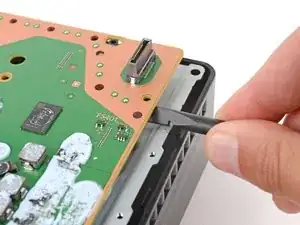

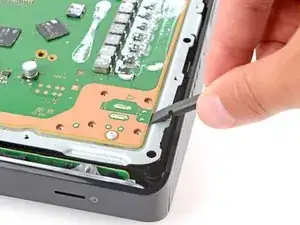

Вставьте плоский конец лопатки между нижним краем платы и нижней защитной пластиной, рядом с двумя параллельными паяными соединениями у угла с кнопкой питания.

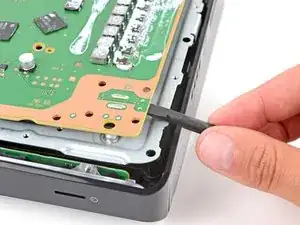

С помощью лопатки подденьте плату вверх, пока оба штырька полностью не выйдут из своего разъёма.

Вы должны почувствовать, как штырьки выскальзывают.

При сборке нажмите на угол платы, чтобы штырьки полностью вошли в блок питания — вы должны почувствовать, как они защёлкиваются на месте.

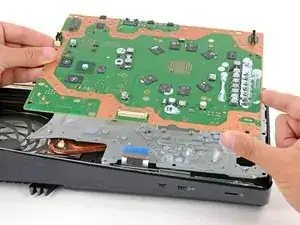

Снимите основную плату, переверните её и аккуратно положите на чистую рабочую поверхность так, чтобы APU был направлен вверх.

Не прижимайте плату к рабочей поверхности, иначе вы можете повредить хрупкие компоненты.

При сборке:

Убедитесь, что все кабели, подключённые к плате, не мешают и не окажутся зажаты под ней.

Аккуратно переверните плату так, чтобы APU оказался внизу, следя за тем, чтобы не разлить жидкий металл.

Держите плату ровно и опустите её на место.
