Замена кнопок контроллера DualSense V5

Отключите и выключите контроллер перед началом.

Вставьте открывающую лопатку под среднюю накладку в правом нижнем углу контроллера, чтобы освободить зацепы, удерживающие её на корпусе.

Проведите открывающей лопаткой вдоль нижнего правого края средней накладки, чтобы освободить зацепы, удерживающие её на корпусе.

Вставьте открывающую лопатку под среднюю накладку в левом нижнем углу контроллера, чтобы освободить зацепы, удерживающие её на корпусе.

Пройдите открывающей лопаткой вдоль нижнего левого края средней накладки, чтобы освободить зацепы, удерживающие её на корпусе.

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся зацепы.

Проведите средней накладкой над джойстиками, чтобы снять её.

Однажды держите контроллер и используйте большой палец, чтобы удерживать левый триггер.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

Используйте лопатку, чтобы аккуратно приподнять кнопку L1 от контроллера и снять её, удерживая пальцем кнопку, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Используйте отвертку Phillips, чтобы снять два винта длиной 6.4 мм, крепящие нижние углы нижней части корпуса.

Используйте отвертку Phillips, чтобы снять два винта длиной 6.4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении зацепов задней крышки — они хрупкие и могут легко сломаться.

Используйте остриё лопатки, чтобы освободить два зацепа с обеих сторон разъёма для наушников.

Плотные пластиковые зацепы фиксируют левый и правый края заднего корпуса.

Вставьте плоский конец лопатки между передней и задней оболочками рядом с нижней частью левого края.

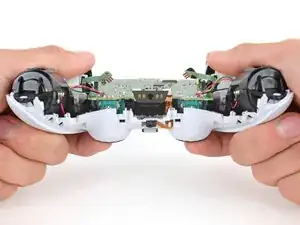

Проведите лопаткой вдоль левого края и аккуратно приподнимите оболочки, чтобы освободить зацепы.

Повторите предыдущий шаг на правом крае, чтобы освободить его зацепы.

Положите контроллер верх ногами так, чтобы джойстики были на вашей рабочей поверхности.

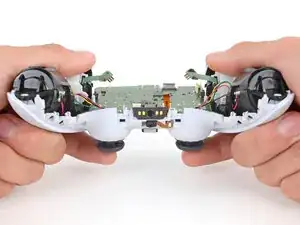

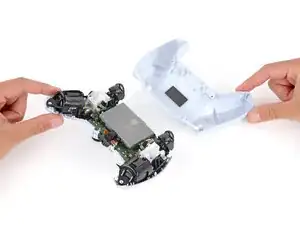

Удерживайте контроллер пальцами и используйте большие пальцы, чтобы приподнять задний корпус от контроллера, чтобы полностью отделить его.

Снимите задний корпус.

Не пытайтесь полностью снять батарею, так как она все еще подключена к контроллеру тонкими кабелями.

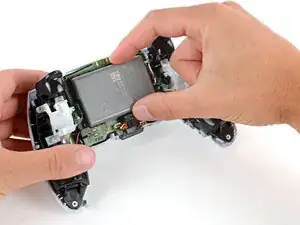

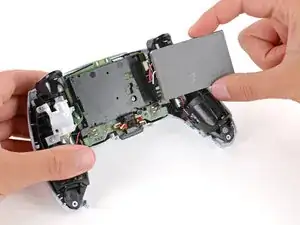

Выдвиньте батарею из углубления, чтобы получить доступ к ее разъему, убедившись, что не натягиваете кабели.

Держите батарею в поддерживаемом состоянии, чтобы она не упала во время следующего шага.

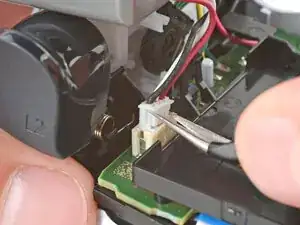

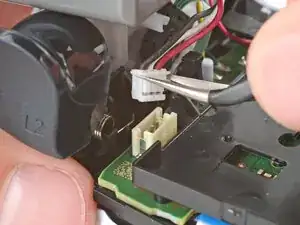

Используйте пару наклонных пинцетов, чтобы крепко удерживать короткие стороны разъема батареи.

Чтобы крепче держать разъем, захватите пинцеты как можно ближе к разъему.

Качайте разъем из стороны в сторону, чтобы высвободить его из гнезда и отключить.

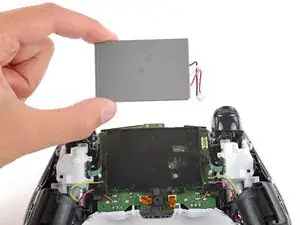

Снимите батарею.

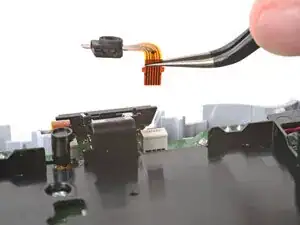

Используйте пинцеты, чтобы захватить пластиковую вкладку нижнего микрофонного кабеля и вытащите её прямо из гнезда, чтобы снять микрофон.

При сборке убедитесь, что у микрофона есть резиновая прокладка и что направляющий штифт попадает в вырез.

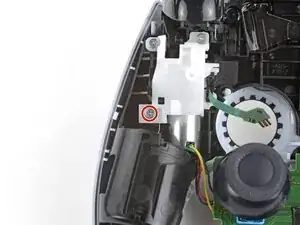

Используйте крестовую отвертку для удаления винта длиной 6,5 мм, крепящего батарейный кронштейн.

Удалите батарейный кронштейн.

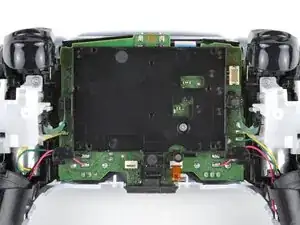

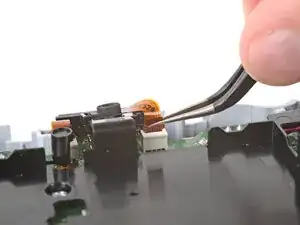

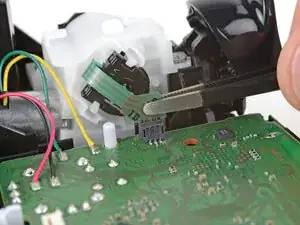

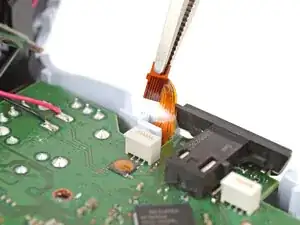

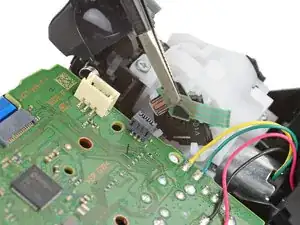

Используйте пинцет, чтобы захватить жесткую пластиковую часть шлейфа правого триггера и вытяните кабель прямо из разъема, чтобы отключить его.

Если у вас есть трудности, попробуйте держать пинцет как можно ближе к кабелю для лучшего захвата.

Повторите предыдущий шаг, чтобы отключить три других шлейфа, подключенных к материнской плате.

На протяжении всего ремонта будьте очень осторожны, чтобы не повредить тонкие провода, прикрепленные к нижнему краю платы. Они могут легко порваться, что потребует пайки для их восстановления.

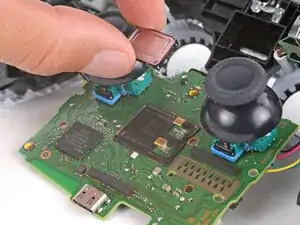

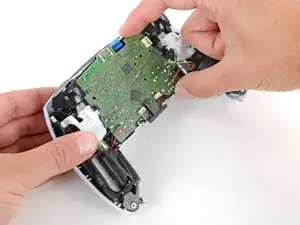

Используйте пальцы, чтобы аккуратно протолкнуть джойстики через их вырезы в корпусе, чтобы отделить материнскую плату.

Аккуратно переверните материнскую плату вниз так, чтобы джойстики смотрели вверх.

Динамик может быть прикреплен к материнской плате или находиться в углублении между вырезами для джойстиков.

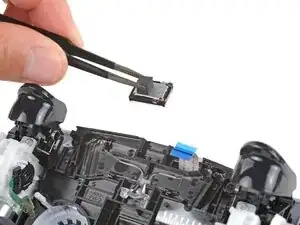

Используйте пальцы или пинцет, чтобы удалить динамик.

Во время сборки поместите динамик в его углубление так, чтобы поролоновая подкладка была слева, а пружинные контакты — справа.

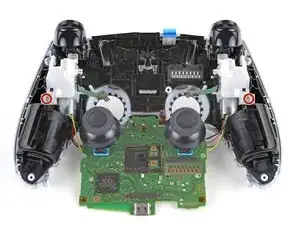

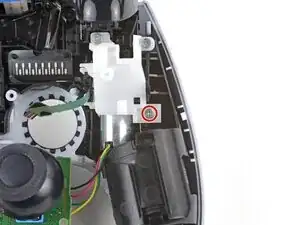

Используйте крестовую отвертку для удаления двух винтов длиной 6,5 мм, крепящих среднюю рамку.

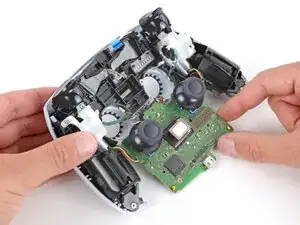

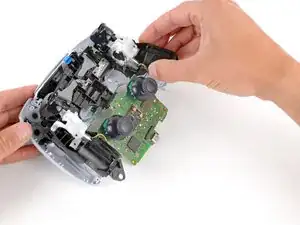

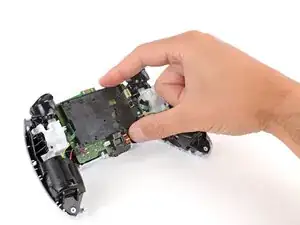

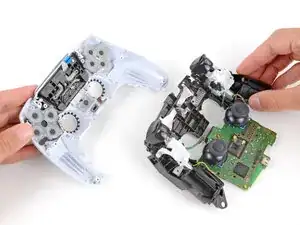

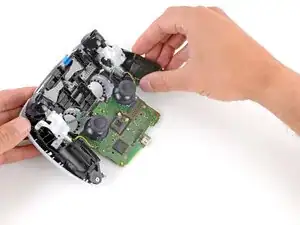

Аккуратно поднимите среднюю рамку и материнскую плату из переднего корпуса.

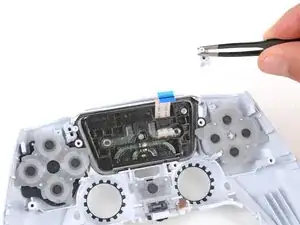

Используйте пинцет или пальцы, чтобы удалить кнопки Options и Create.

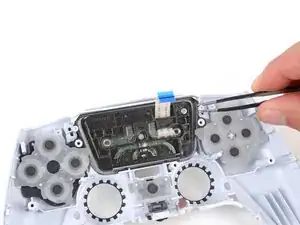

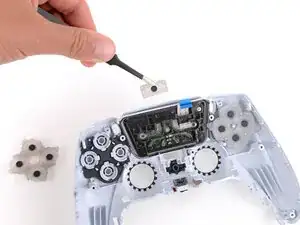

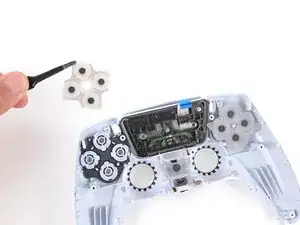

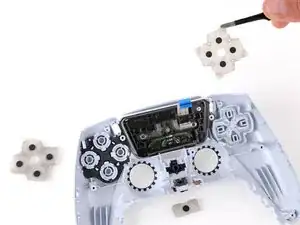

Используйте пинцет или пальцы, чтобы удалить три силиконовые накладки, закрывающие кнопки Action, PS и Directional.

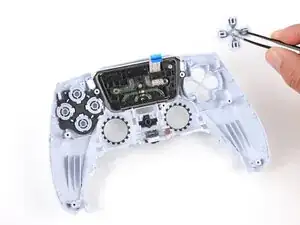

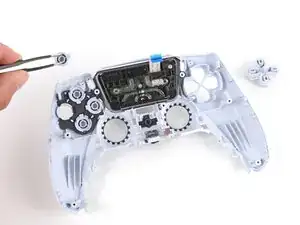

Используйте пинцет или пальцы, чтобы удалить кнопки Action, PS и Directional.

В качестве альтернативы, вы можете медленно перевернуть передний корпус, чтобы кнопки выпали.

Во время сборки используйте направляющие вкладки, чтобы правильно расположить каждую кнопку в ее углублении — каждая кнопка специально подходит для своей ячейки и правильного положения.
