Замена накладок джойстиков DualSense V5

Перед началом отключите контроллер и выключите питание.

Вставьте медиатор для вскрытия под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте медиатор для вскрытия под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

Одной рукой удерживайте контроллер, прижмите большим пальцем левый триггер.

Свободной рукой вставьте плоский край лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от контроллера и снимите её, прижимая её пальцем, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Отверткой Phillips выкрутите два винта длиной 6,4 мм, фиксирующие нижние углы нижней части корпуса.

Отверткой Phillips выкрутите два винта длиной 6,4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней панели — они хрупкие и легко ломаются.

Используйте острие лопатки, чтобы освободить две защёлки по обеим сторонам разъёма для наушников.

Жёсткие пластиковые защёлки фиксируют левый и правый края задней крышки.

Вставьте плоский край лопатки между передней и задней оболочками рядом с нижней частью левого края.

Проведите лопаткой вдоль левого края и аккуратно разъедините оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг на правом крае, чтобы освободить его защёлки.

Положите контроллер вверх дном так, чтобы джойстики были на рабочей поверхности.

Удерживая контроллер пальцами, поднимите заднюю крышку большим пальцем, чтобы полностью отделить её.

Снимите заднюю крышку.

Не пытайтесь полностью вынуть батарею — она всё ещё подключена к контроллеру тонкими кабелями.

Отведите батарею из выемки, чтобы получить доступ к её разъёму, следя за тем, чтобы не натянуть кабели.

Поддерживайте батарею, чтобы она не упала на следующем шаге.

Используйте изогнутые пинцеты, чтобы крепко зажать короткие стороны разъёма батареи.

Для более надёжного захвата держите пинцеты как можно ближе к разъёму.

Покачайте разъём из стороны в сторону, чтобы «вывести» его из гнезда и отсоединить.

Снимите батарею.

Используйте пинцет, чтобы захватить пластиковую ручку нижнего микрофонного кабеля и потяните её прямо из разъёма, чтобы снять микрофон.

При сборке убедитесь, что у микрофона есть его резиновая прокладка и что выравнивающая вкладка вставлена в соответствующий вырез.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 6,5 мм, фиксирующий кронштейн батареи.

Снимите кронштейн батареи.

Используя пинцет, захватите жесткую пластиковую часть шлейфа правого триггера и потяните шлейф прямо из разъема, чтобы отключить его.

Если возникают трудности, попробуйте захватить пинцетом как можно ближе к шлейфу, чтобы лучше удерживать его.

Повторите предыдущий шаг, чтобы отключить ещё три шлейфа, подключенных к плате.

В ходе дальнейшего ремонта будьте предельно осторожны, чтобы не натянуть хрупкие провода, прикреплённые к нижнему краю платы. Они легко рвутся, и их придётся паять.

Используйте пальцы, чтобы аккуратно протолкнуть джойстики через вырезы в корпусе и отделить плату.

Осторожно переверните плату вниз так, чтобы джойстики были направлены вверх.

Динамик мог выпасть при перепозиционировании платы. Если это произошло, отложите его в сторону для последующей сборки. Если он остался на плате или в гнезде в передней части корпуса, можете оставить его на месте.

При сборке поместите динамик в гнездо так, чтобы поролоновая прокладка была слева, а контактные пружины — справа.

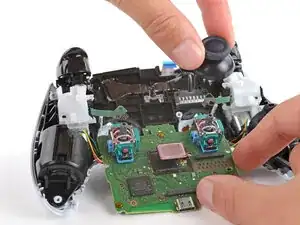

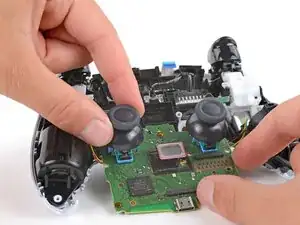

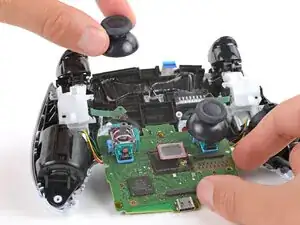

Удерживайте плату одной рукой, а свободной рукой тяните крышки джойстиков прямо вверх, чтобы снять их.
