Демонтаж материнской платы

Отключите контроллер и выключите его перед началом работ.

Вставьте разъединитель под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, удерживающие её в корпусе.

Проведите разъединителем вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её в корпусе.

Вставьте разъединитель под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, удерживающие её в корпусе.

Проведите разъединителем вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её в корпусе.

Поднимите нижний край средней накладки пальцами, чтобы освободить оставшиеся защёлки.

Снимите среднюю накладку, перекинув её через джойстики.

При сборке установите среднюю накладку на место и надавите по всем краям, чтобы защёлкнуть её в корпусе контроллера.

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Прикройте кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Прикройте кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы открутить два винта длиной 6,5 мм, фиксирующих нижние углы нижнего корпуса.

Используйте крестовую отвёртку, чтобы открутить два винта длиной 6,5 мм, находящихся за кнопками L1 и R1.

Используйте острый конец лопатки, чтобы отсоединить две защёлки по бокам разъёма для наушников.

Осторожно снимите заднюю крышку с контроллера руками.

При сборке убедитесь, что провода красного и чёрного вибромоторов не зажаты между передним и задним корпусом.

Поднимите аккумулятор из крепления и отведите его вправо, чтобы получить лучший доступ к разъёму аккумулятора.

Не нагружайте кабели аккумулятора.

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода, чтобы отключить аккумулятор.

Извлеките аккумулятор.

Используйте острый конец лопатки, чтобы извлечь нижний микрофон из крепления рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона вставлен в крепление.

Удерживайте язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отключите его от материнской платы.

Используйте крестовую отвёртку, чтобы открутить винт длиной 6,5 мм, фиксирующий крепление аккумулятора.

Снимите крепление аккумулятора с материнской платы.

Удерживайте ленточный кабель сборки правого курка пинцетом или пальцами и отключите его от материнской платы.

Используйте язычок для отсоединения кабеля. Не тяните за сам кабель.

Пока не удаляйте полностью ленточный кабель.

Зажмите кабель правого блока спускового крючка пинцетом или пальцами и отключите его от блока спускового крючка.

Для отключения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера, ленточный кабель может мешать отделению материнской платы. В таком случае отключите кабель от блока спускового крючка.

Зажмите кабель левого блока спускового крючка пинцетом или пальцами, чтобы отключить его от материнской платы.

Для отключения кабеля используйте язычок. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Зажмите кабель левого блока спускового крючка пинцетом или пальцами, чтобы отключить его от блока спускового крючка.

Для отключения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера, ленточный кабель может мешать отделению материнской платы. В таком случае отключите кабель от блока спускового крючка.

Используйте пинцет или пальцы, чтобы отключить верхний микрофон от материнской платы.

Для отключения кабеля используйте язычок. Не тяните за сам кабель.

Если Вы не заменяете этот микрофон, не удаляйте его из корпуса.

Используйте пинцет или пальцы, чтобы отключить кабель тачпада от материнской платы.

Для отключения кабеля используйте язычок. Не тяните за сам кабель.

Аккуратно протяните джойстики через переднюю часть корпуса и снимите материнскую плату.

Не создавайте нагрузку на четыре припаянных провода, соединяющих материнскую плату с вибромоторами.

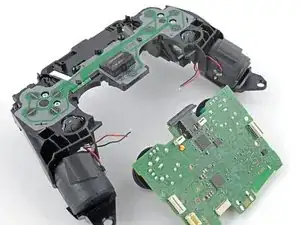

Переверните материнскую плату и среднюю рамку, чтобы получить доступ к красным и чёрным проводам вибромоторов.

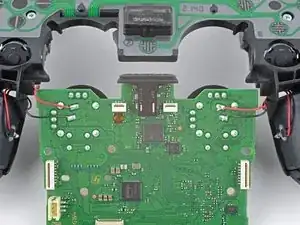

Используйте паяльник, чтобы отпаять провода вибромоторов от материнской платы.

Чтобы научиться паять или получить полезные советы и рекомендации, ознакомьтесь с нашим руководством по пайке.

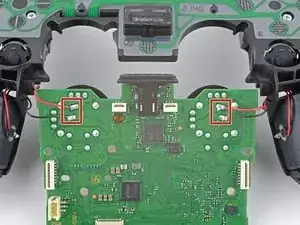

При сборке устройства используйте это изображение, чтобы убедиться, что провода припаяны на свои правильные места.
