Замена микрофона DualSense V5

Перед началом отключите контроллер и выключите питание.

Вставьте плоский медиатор под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте плоский медиатор под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Поднимите нижний край средней накладки пальцами, чтобы освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

Одной рукой удерживайте контроллер, зажмите левый курок большим пальцем.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от корпуса и снимите её, прижимая пальцем кнопку, чтобы она не выпрыгнула.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Отверткой Phillips открутите два винта 6.4 мм, фиксирующих нижние углы нижней части корпуса.

Отверткой Phillips открутите два винта 6.4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней панели — они хрупкие и легко ломаются.

Используйте острие лопатки, чтобы освободить две защёлки по обе стороны разъёма для гарнитуры.

Жёсткие пластиковые защёлки фиксируют левый и правый края задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками рядом с нижней частью левого края.

Проведите лопаткой вдоль левого края и аккуратно разъедините оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг на правом крае, чтобы освободить его защёлки.

Положите контроллер вверх дном так, чтобы джойстики лежали на рабочей поверхности.

Удерживая контроллер пальцами, поднимите заднюю крышку большим пальцем, чтобы полностью отделить её.

Снимите заднюю крышку.

Не пытайтесь полностью извлечь аккумулятор — он всё ещё подключён к контроллеру тонкими кабелями.

Откиньте аккумулятор из гнезда, чтобы получить доступ к его разъёму, следя за тем, чтобы не натянуть кабели.

Поддерживайте аккумулятор, чтобы он не упал во время следующего шага.

Используйте пару изогнутых пинцетов, чтобы крепко захватить короткие стороны разъёма аккумулятора коннектора.

Чтобы лучше зажать разъём, держите пинцет как можно ближе к разъёму.

Покачивайте разъём вправо‑влево, чтобы вывести его из гнезда и отсоединить.

Снимите аккумулятор.

Используйте пинцет, чтобы захватить пластиковую язычок нижнего кабеля микрофона и потяните его прямо из разъёма, чтобы извлечь микрофон.

При обратной сборке убедитесь, что у микрофона есть резиновая прокладка и что направляющий выступ входит в своё вырезанное отверстие.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 6.5 мм, фиксирующий кронштейн батареи.

Снимите кронштейн батареи.

Используйте пинцет, чтобы захватить жёсткую пластиковую часть шлейфа правого триггера и потяните шлейф прямо из его разъёма, чтобы отключить его.

Если возникают трудности, попробуйте захватить пинцетом как можно ближе к шлейфу для лучшего удержания.

Повторите предыдущий шаг, чтобы отключить три других шлейфа, подключённых к плате.

В ходе дальнейшего ремонта будьте очень осторожны, чтобы не растягивать тонкие провода, прикреплённые к нижнему краю платы. Они легко рвутся, и для их восстановления потребуется пайка.

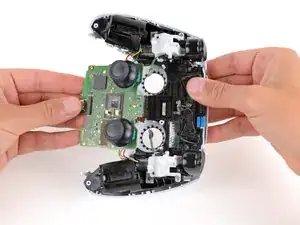

Используйте пальцы, чтобы осторожно протолкнуть джойстики через их вырезы в корпусе, чтобы отделить плату.

Осторожно переверните плату вниз так, чтобы джойстики были направлены вверх.

Динамик мог выпасть при перестановке платы. Если это произошло, отложите его в сторону для обратной сборки. Если он остался на плате или в своём гнезде в передней части корпуса, его можно оставить на месте.

При обратной сборке установите динамик в его гнездо так, чтобы пенопластовая прокладка была слева, а пружинные контакты — справа.

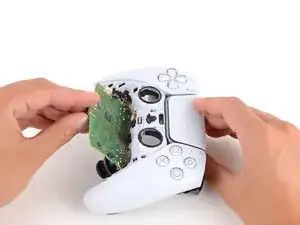

Держите контроллер в одной руке, плату — в другой и аккуратно переверните их.

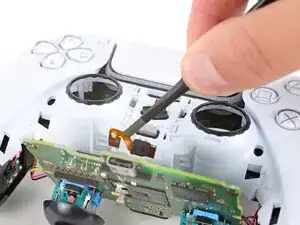

Используйте пинцет, чтобы снять верхний микрофон, продев его кабель через вырез в корпусе.

При обратной сборке убедитесь, что у микрофона есть резиновая прокладка и что направляющий выступ входит в своё вырезанное отверстие.
