Замена кнопок контроллера DualSense v2
Следуйте этому руководству, чтобы заменить кнопки в вашем контроллере Sony DualSense.
Примечание: Это руководство предназначено для текущих контроллеров DualSense с идентификаторами FCC, заканчивающимися на A. Проверьте на спинке вашего контроллера, чтобы подтвердить вашу модель. Если у вас окончание на 1, это ранняя модель, и там будут внутренние отличия. Следуйте этим руководствам для ранней версии.
Обратите внимание: несколько фотографий в этом руководстве были повторно использованы из руководства по замене передней панели. Светодиодный индикатор и микрофон показаны в удаленном виде, но их не обязательно удалять. Следуйте процедуре, как написано.
Шаг 1

Отключите и выключите контроллер, прежде чем начинать.
Вставьте открывающую лопатку под среднюю рамку в нижнем правом углу контроллера, чтобы освободить зажимы, удерживающие ее на корпусе.
Шаг 2


Проведите открывающей лопаткой вдоль нижнего правого края средней рамки, чтобы освободить зажимы, удерживающие ее на корпусе.
Шаг 3

Вставьте открывающую лопатку под среднюю рамку в нижнем левом углу контроллера, чтобы освободить зажимы, удерживающие ее на корпусе.
Шаг 4


Проведите открывающей лопаткой вдоль нижнего левого края средней рамки, чтобы освободить зажимы, удерживающие ее на корпусе.
Шаг 5


Используйте пальцы, чтобы поднять нижний край средней рамки и освободить оставшиеся зажимы.
Поднимите среднюю рамку над джойстиками, чтобы снять ее.
При сборке установите среднюю рамку на место и нажмите по всем краям, чтобы зафиксировать ее зажимами.
Шаг 6


Вставьте плоский конец лопатки в зазор над кнопкой L1.
Закройте кнопку большим пальцем, чтобы предотвратить ее вылет в другую комнату.
Поднимите лопатку вверх, чтобы снять кнопку L1.
Шаг 7


Вставьте плоский конец лопатки в зазор над кнопкой R1.
Закройте кнопку большим пальцем, чтобы предотвратить ее вылет в другую комнату.
Поднимите лопатку вверх, чтобы снять кнопку R1.
Шаг 8

Используйте отвертку Philips, чтобы удалить два винта длиной 6,5 мм, закрепляющие нижние углы нижнего корпуса.
Шаг 9

Используйте отвертку Philips, чтобы удалить два винта длиной 6,5 мм за кнопками L1 и R1.
Шаг 10


Используйте острый край лопатки, чтобы освободить два зажима по обе стороны от разъема для наушников.
Шаг 11

Осторожно потяните заднюю часть корпуса контроллера своими руками.
При сборке убедитесь, что провода красного и черного вибромотора не зажаты между передней и задней частями корпуса.
Шаг 12

Поднимите аккумулятор из его крепления и переместите его вправо для лучшего доступа к разъему батареи.
Не перегибайте провода аккумулятора.
Шаг 13

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.
Не тяните за провода, чтобы отключить аккумулятор.
Шаг 14

Удалите аккумулятор.
Шаг 15

Используйте острый конец лопатки, чтобы вынуть нижний микрофон из его крепления рядом с аккумулятором.
При сборке убедитесь, что конец ленты микрофона вставлен в крепление.
Шаг 16

Возьмите за язычок ленты нижнего микрофона своими руками или с помощью пинцета и отключите его от материнской платы.
Шаг 17

Используйте отвертку Philips, чтобы удалить винт длиной 6,5 мм, закрепляющий крепление аккумулятора.
Шаг 18

Поднимите крепление аккумулятора с материнской платы.
Шаг 19

Возьмите кабель сборки правого триггера пинцетом или пальцами и отключите его от материнской платы.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
Пока не снимайте полную ленту.
Шаг 20

Возьмите кабель сборки правого триггера пинцетом или пальцами и отключите его от сборки триггера.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
В зависимости от модели контроллера, лента может мешать материнской плате освободиться. В этом случае снимите кабель со сборки триггера.
Шаг 21

Возьмите кабель сборки левого триггера пинцетом или пальцами, чтобы отключить его от материнской платы.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
Пока не снимайте полную ленту.
Шаг 22

Возьмите кабель сборки левого триггера пинцетом или пальцами, чтобы отключить его от сборки триггера.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
В зависимости от модели контроллера, лента может мешать материнской плате освободиться. В этом случае снимите кабель со сборки триггера.
Шаг 23

Используйте пинцет или пальцы, чтобы отключить верхний микрофон от материнской платы.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
Если вы не заменяете этот микрофон, не снимайте его с рамы.
Шаг 24

Используйте пинцет или пальцы, чтобы отключить кабель сенсорной панели от материнской платы.
Используйте язычок, чтобы отключить кабель. Не тяните за сам кабель.
Шаг 25


Осторожно проведите джойстиками через переднюю крышку и поднимите материнскую плату.
Не натягивайте четыре припаянные провода, связывающие материнскую плату с вибромоторами.
Шаг 26


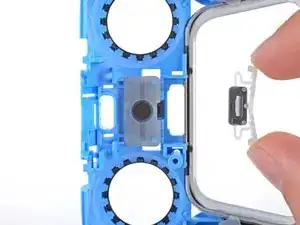

Используйте заостренный конец вашей лопатки, чтобы поднять центр светового направляющего элемента из контроллера.
Удалите световой направляющий элемент.
Шаг 27

Используйте отвертку Phillips, чтобы удалить два винта 6.5 мм, которые крепят среднюю рамку к передней крышке.
Шаг 28

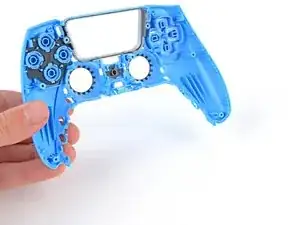

Осторожно поднимите среднюю рамку и материнскую плату вверх и извлеките их из передней крышки.
Будьте осторожны, чтобы не натягивать провода мотора вибрации.
Во время сборки вставьте ленту сенсорной панели обратно через прямоугольное отверстие в средней рамке.
Шаг 29

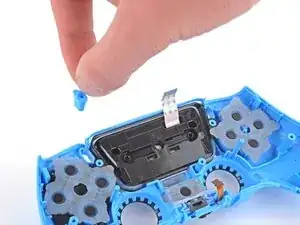

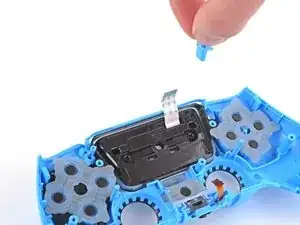

Удалите Выбор и Старт кнопки из передней крышки.
Шаг 30

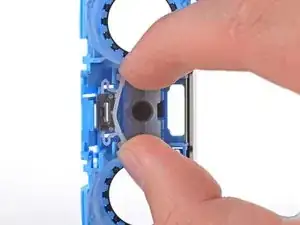

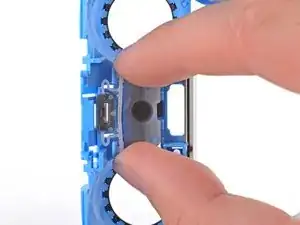

Легко сожмите пластиковую скобу, удерживающую кнопку отключения микрофона, пальцами и удалите ее.
Шаг 31

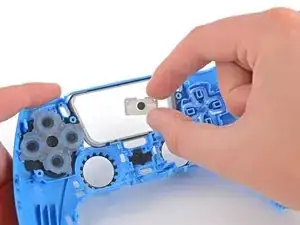

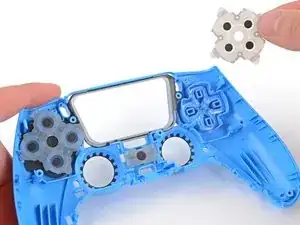

Удалите три проводящих силиконовых резинок с внутренней стороны передней крышки.
Оставшиеся кнопки теперь свободно лежат в передней крышке.
Шаг 32

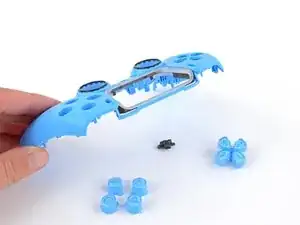

Держите переднюю крышку близко к поверхности стола и медленно переверните ее, чтобы кнопки выпали.
Кнопки разработаны так, чтобы их невозможно было установить неправильно. Не пытайтесь принудительно установить кнопки на место — они займут свое место, когда будут правильно расположены.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт прошел не по плану? Попробуйте выполнить основные инструкции по устранению неполадок или задайте вопрос в нашем сообществе Answers.
