Замена передней крышки контроллера DualSense v2

Следуйте этому руководству, чтобы заменить переднюю крышку на вашем контроллере Sony DualSense.

Примечание: Это руководство для современных контроллеров DualSense с идентификаторами FCC, заканчивающимися на A. Проверьте заднюю часть контроллера, чтобы убедиться в модели. Если у вашей модели последний символ — 1, это более ранняя версия и внутри имеются отличия. Следуйте этим руководствам для более ранней версии.

Шаг 1

Отключите и выключите контроллер перед началом работы.

Вставьте медиатор под среднюю накладку в правом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 2

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 3

Вставьте медиатор под среднюю накладку в левом нижнем углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 4

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Шаг 5

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

При сборке установите среднюю накладку на место и прижмите по всем краям, чтобы защёлки зафиксировались на контроллере.

Шаг 6

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Прикройте кнопку большим пальцем, чтобы она не выскочила в комнату.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Шаг 7

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Прикройте кнопку большим пальцем, чтобы она не выскочила в комнату.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Шаг 8

Используйте крестовую отвертку, чтобы выкрутить два винта 6.5 мм, фиксирующие нижние углы нижнего корпуса.

Шаг 9

Используйте крестовую отвертку, чтобы выкрутить два винта 6.5 мм за кнопками L1 и R1.

Шаг 10

Используйте остроконечный конец лопатки, чтобы отщёлкнуть две защёлки по обе стороны от разъёма наушников.

Шаг 11

Осторожно снимите заднюю крышку контроллера руками.

При сборке убедитесь, что красный и чёрный провода моторчиков вибрации не зажаты между передней и задней крышками.

Шаг 12

Поднимите аккумулятор из держателя и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не напрягайте провода аккумулятора.

Шаг 13

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода при отключении аккумулятора.

Шаг 14

Снимите аккумулятор.

Шаг 15

Используйте остроконечный конец лопатки, чтобы снять нижний микрофон из его держателя рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона зафиксирован в пазе держателя.

Шаг 16

Возьмите язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отключите его от материнской платы.

Шаг 17

Используйте крестовую отвертку, чтобы выкрутить винт 6.5 мм, фиксирующий держатель аккумулятора.

Шаг 18

Снимите держатель аккумулятора с материнской платы.

Шаг 19

Зацепите кабель правого триггера пинцетом или пальцами и отключите его от материнской платы.

Отключайте кабель за язычок. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Шаг 20

Захватите кабель правого триггерного узла пинцетом или пальцами и отсоедините его от триггерного узла.

Отсоединяйте кабель за язычок. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может препятствовать снятию платы. В этом случае отсоедините кабель от триггерного узла.

Шаг 21

Захватите кабель левого триггерного узла пинцетом или пальцами и отсоедините его от материнской платы.

Отсоединяйте кабель за язычок. Не тяните за сам кабель.

Пока не удаляйте ленточный кабель полностью.

Шаг 22

Захватите кабель левого триггерного узла пинцетом или пальцами и отсоедините его от триггерного узла.

Отсоединяйте кабель за язычок. Не тяните за сам кабель.

В зависимости от модели контроллера ленточный кабель может препятствовать снятию платы. В этом случае отсоедините кабель от триггерного узла.

Шаг 23

Пинцетом или пальцами отсоедините верхний микрофон от материнской платы.

Отсоединяйте кабель за язычок. Не тяните за сам кабель.

Если вы не заменяете этот микрофон, не извлекайте его из корпуса.

Шаг 24

Пинцетом или пальцами отсоедините кабель тачпада от материнской платы.

Отсоединяйте кабель за язычок. Не тяните за сам кабель.

Шаг 25

Аккуратно проведите джойстики через переднюю панель и поднимите материнскую плату вверх.

Не напрягайте четыре припоенных провода, соединяющих плату с вибромоторами.

Шаг 26

Используйте заостренный конец лопатки, чтобы приподнять центр световода и извлечь его из контроллера.

Удалите световод.

Шаг 27

Отверткой Phillips снимите два винта 6,5 мм, которые крепят среднюю рамку к передней панели.

Шаг 28

Осторожно поднимите среднюю рамку вместе с материнской платой вверх и выньте их из передней панели.

Не натягивайте провода моторчиков вибрации.

При сборке направьте ленточный кабель тачпада обратно через его прямоугольное отверстие в средней рамке.

Шаг 29

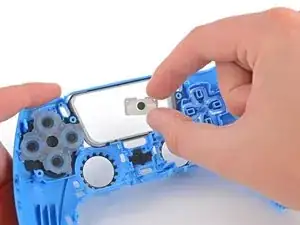

Отверткой Phillips удалите винт 6,5 мм, который крепит тачпад к его кронштейну.

Шаг 30

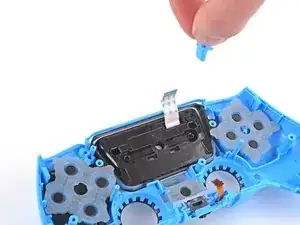

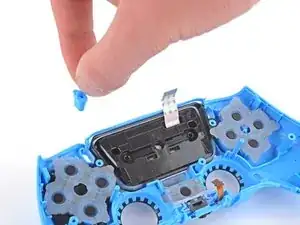

Извлеките кнопки Select и Start из передней панели.

Шаг 31

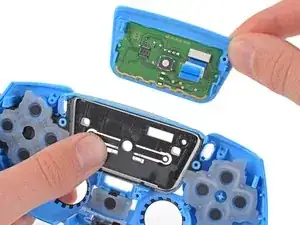

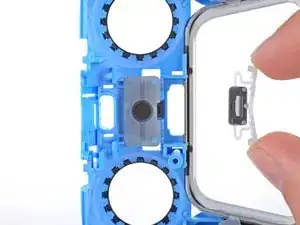

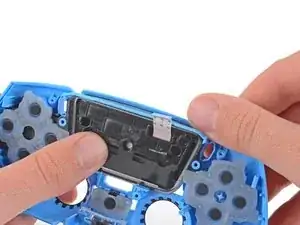

Захватите верхний правый угол тачпада (рядом с местом установки винта) и аккуратно отожмите его от кронштейна.

Тачпад слегка зафиксирован на кронштейне защелками.

Удерживайте кронштейн большим пальцем, пока отделяете тачпад.

При повторной установке убедитесь, что защелки тачпада вошли в кронштейн. При правильной установке вы должны услышать и почувствовать щелчок.

Шаг 32

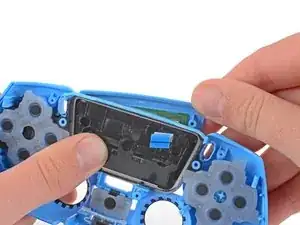

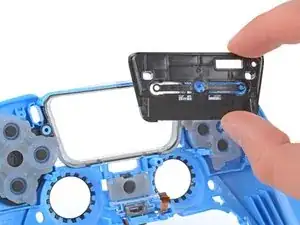

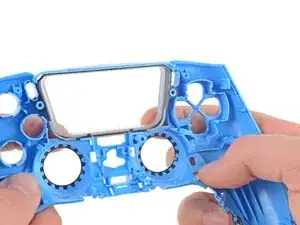

Снимите кронштейн тачпада с передней панели.

Шаг 33

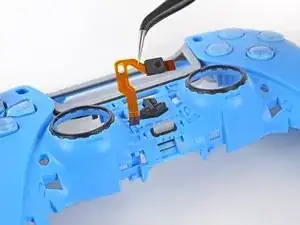

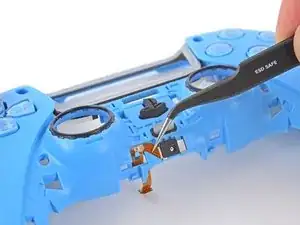

Пинцетом аккуратно выведите кабель микрофона через переднюю панель.

Не проталкивайте кабель при встречном сопротивлении. Он мог зацепиться за переднюю панель.

Удалите микрофон.

При сборке убедитесь, что кабель микрофона правильно расположен в фиксаторах на передней панели.

Шаг 34

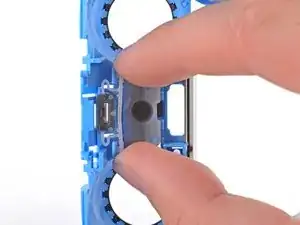

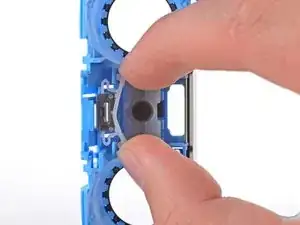

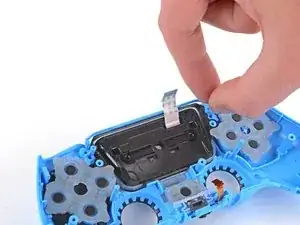

Подожмите пальцами пластиковую защелку, фиксирующую кнопку отключения микрофона к передней панели, и снимите её.

Шаг 35

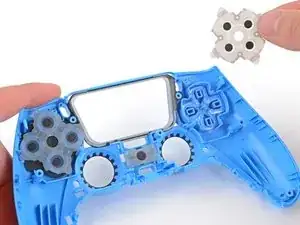

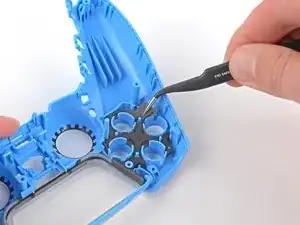

Удалите три проводящих силиконовых прокладки с внутренней стороны передней панели.

Оставшиеся кнопки теперь свободно лежат в передней панели.

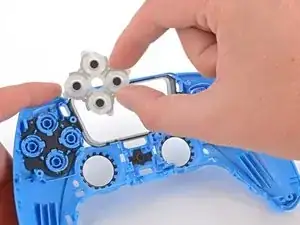

Шаг 36

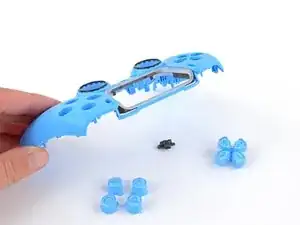

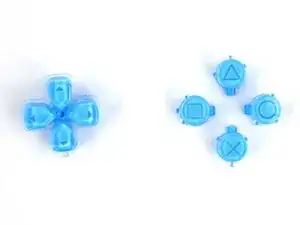

Держите переднюю панель близко к поверхности стола и медленно переверните её, чтобы кнопки выпали.

Примечание при сборке: кнопки спроектированы так, чтобы их было невозможно установить неправильно. Не применяйте силу при установке — они займут своё положение, когда будут правильно расположены.

Шаг 37

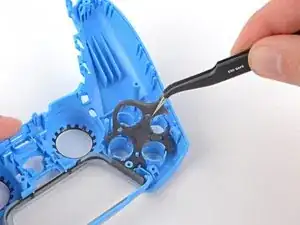

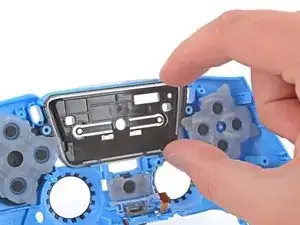

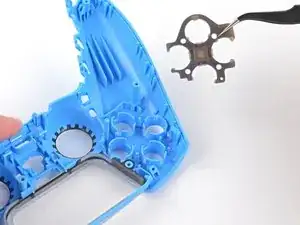

Используйте пинцет или пальцы, чтобы снять резиновую изоляционную прокладку с передней панели.

Шаг 38

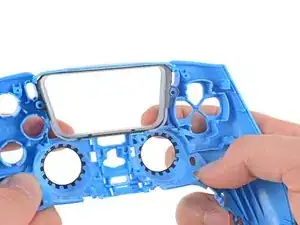

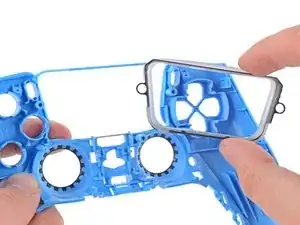

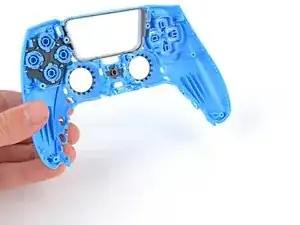

Выдавите рамку трекпада изнутри передней панели, используя пальцы.

Шаг 39

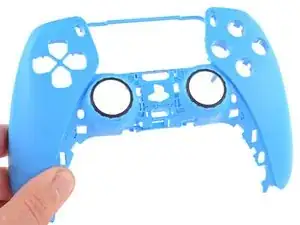

Осталась только передняя панель.

Заключение

Чтобы собрать устройство, выполните эти действия в обратном порядке.

Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
