Замена джойстика DualSense

Отключите и выключите контроллер перед началом работы.

Вставьте медиатор для открытия под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте медиатор для открытия под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

Одной рукой держите контроллер, прижмите левой рукой спусковую кнопку.

Другой рукой вставьте плоский конец лопатки между кнопками L1 и L2.

С помощью лопатки аккуратно отожмите кнопку L1 от контроллера и снимите её, удерживая палец над кнопкой, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Отвинтите двумя винтами 6,4 мм снизу корпуса с помощью крестовой отвёртки.

Отвинтите двумя винтами 6,4 мм за кнопками L1 и R1 с помощью крестовой отвёртки.

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы освободить две защёлки по бокам разъёма гарнитуры.

Жёсткие пластиковые защёлки фиксируют левый и правый края задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками возле нижней части левого края.

Проведите лопаткой вдоль левого края и аккуратно разведите оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг на правом крае, чтобы освободить его защёлки.

Положите контроллер вверх тормашками так, чтобы джойстики были на рабочей поверхности.

Удерживая контроллер пальцами, поднимите заднюю крышку вверх пальцами, чтобы полностью отделить её.

Снимите заднюю крышку.

Используйте пинцет или пальцы, чтобы отсоединить аккумулятор от материнской платы.

Хватайтесь за разъём, а не за провода при отсоединении.

Поднимите аккумулятор прямо вверх из держателя аккумулятора.

Возьмитесь за язычок для съёма ленточного кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Используйте крестовую отвертку, чтобы выкрутить винт 6,4 мм, крепящий скобу аккумулятора.

Поднимите скобу аккумулятора из материнской платы.

Захватите язычок тянущегося кабеля правого узла триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока что не удаляйте ленточный кабель полностью.

Захватите язычок тянущегося кабеля правого узла триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от узла триггера.

Снимите ленточный кабель.

Захватите язычок тянущегося кабеля левого узла триггера пинцетом или пальцами и потяните вверх, чтобы отключить его от материнской платы.

Пока что не удаляйте ленточный кабель полностью.

Захватите язычок тянущегося кабеля левого узла триггера пинцетом или пальцами и потяните вверх, чтобы отсоединить его от узла триггера.

Снимите ленточный кабель.

С помощью пинцета или пальцев захватите язычок тянущегося кабеля верхнего микрофона и потяните вверх, чтобы отключить его от материнской платы.

С помощью пинцета или пальцев захватите язычок тянущегося кабеля тачпада и вытяните его прямо из разъёма на материнской плате.

Аккуратно проведите джойстики через переднюю часть корпуса и поднимите материнскую плату.

Материнская плата удерживается двумя защёлками. Одна между самой платой и правым узлом триггера, другая — между платой и левым узлом триггера. Осторожно нажмите на любую из защёлок, чтобы освободить плату из креплений.

Не снимайте материнскую плату полностью. К материнской плате приклёпаны четыре провода, соединяющие её с моторами вибрации.

Следующие несколько шагов требуют распайки и пайки соединений. Чтобы научиться паять, ознакомьтесь с нашим руководством по пайке — если вы уже паяли, в этом руководстве всё равно можно найти полезные советы и приёмы!

Переверните контроллер и материнскую плату.

Используйте паяльник, чтобы распаять провода моторов вибрации от материнской платы:

Два красных провода

Два чёрных провода

При сборке не забудьте перепаять провода в те же положения. Красные провода должны располагаться ближе к краю и рядом с буквами R на плате.

Отделите контроллер от материнской платы.

Снимите крышки джойстиков, потянув их прямо от узлов джойстиков.

Остаётся только материнская плата.

Ваша материнская плата DualSense может немного отличаться от изображений в этом руководстве, но вы всё равно можете следовать процедуре для её замены.

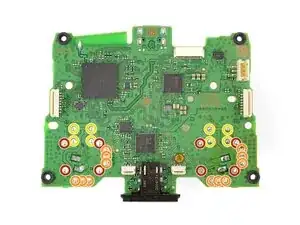

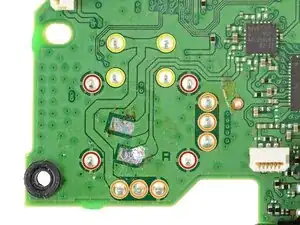

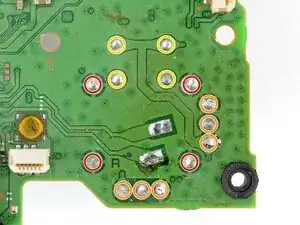

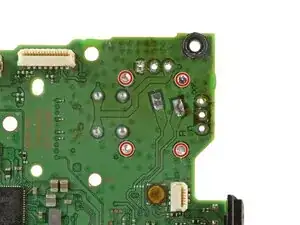

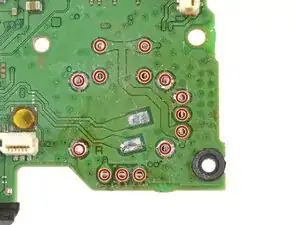

Каждый модуль джойстика закреплён 14 пайками:

Четыре крепёжные точки

Шесть паек, соединяющих два потенциометра

Четыре пайки кнопки джойстика

Оставшиеся шаги покажут, как заменить левый джойстик (когда контроллер направлен на вас). Ту же процедуру можно применить для замены правого джойстика.

Каждый модуль джойстика содержит два потенциометра — это цветные квадратные блоки по двум сторонам джойстика.

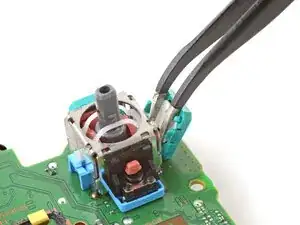

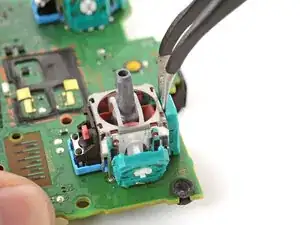

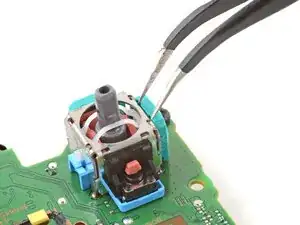

Вставьте наконечники изогнутого пинцета между верхним краем потенциометра и рамой джойстика.

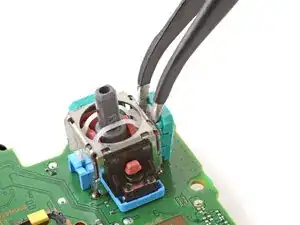

Поверните пинцет вниз, чтобы отогнуть верхний край потенциометра от рамки джойстика.

Повторите процедуру для второго потенциометра.

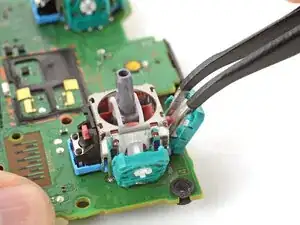

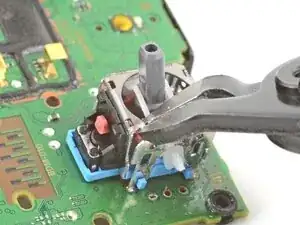

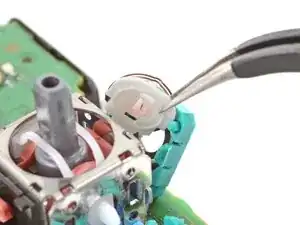

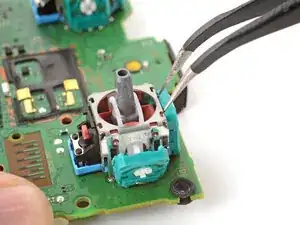

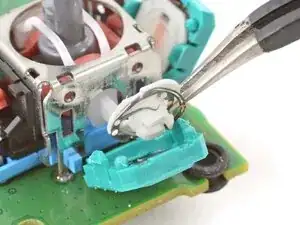

С помощью пинцета извлеките щётки-скользящие контакты из обоих потенциометров.

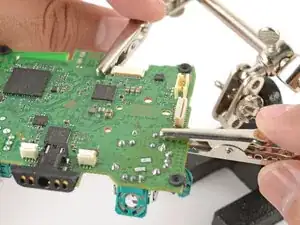

Зафиксируйте материнскую плату в держателе или аналогичном инструменте так, чтобы паечные соединения потенциометров были сверху.

Прикрепляйте зажимы к прозрачным областям платы, чтобы не повредить поверхностно-монтируемые компоненты.

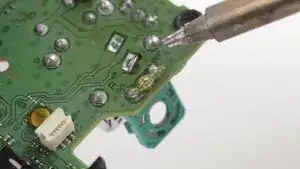

Нанесите флюс на три паяных соединения, фиксирующих один из потенциометров.

Флюс улучшает растекание расплавленного припоя, что облегчает работу. Если припой вязкий или липкий, нанесите больше флюса.

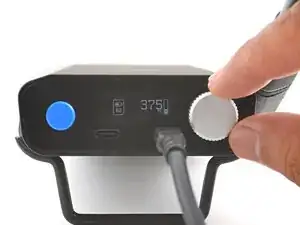

Установите паяльник на 375–400 °C (~700–750 °F).

Контроллер DualSense использует бессвинцовый припой, который требует более высокой рабочей температуры по сравнению со свинцовым припоем.

Полные инструкции по выпаиванию монтажных (сквозных) паяных соединений см. в этом руководстве.

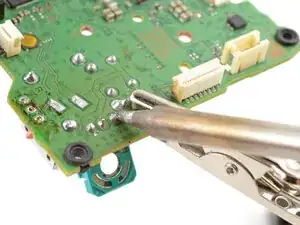

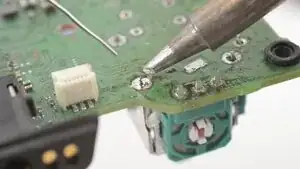

Приложите наконечник паяльника к паяному соединению потенциометра, чтобы его нагреть.

Не нагревайте соединение дольше 15 секунд подряд, иначе вы рискуете повредить контактную площадку.

Если припой плохо плавится, нанесите на наконечник паяльника немного свинцового припоя и попробуйте снова. Свинцовый припой помогает передаче тепла и понижает температуру плавления существующего бессвинцового паяного соединения.

Как только припой расплавится, используйте отсасыватель припоя, чтобы удалить расплавленный припой.

Повторите процедуру нагрева и отсасывания несколько раз на том же соединении, чтобы удалить как можно больше припоя. Следите, чтобы не нагревать соединение дольше 15 секунд подряд.

Повторите процедуру на оставшихся двух паяных соединениях потенциометра.

Этот шаг показывает, как удалить остаточный припой оплеткой. Если потенциометр шатается, пропустите этот шаг.

Нанесите флюс на паяное соединение.

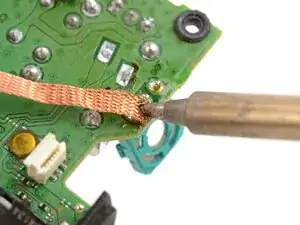

Положите кусочек чистой оплетки поверх паяного соединения.

Прижмите наконечник паяльника над оплеткой так, чтобы остаточный припой расплавился и впитался в оплетку.

Повторите процесс для оставшихся двух паяных соединений.

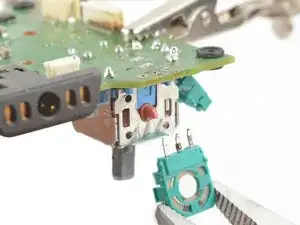

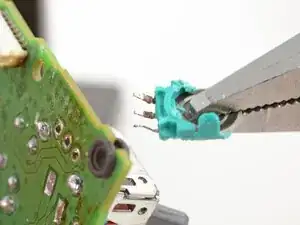

Используйте пинцет или плоскогубцы, чтобы аккуратно оттянуть потенциометр от платы.

Если потенциометр застрял, повторите предыдущие три шага, чтобы попытаться удалить остаточный припой, удерживающий потенциометр на месте.

Также можно попробовать нагреть каждое соединение, одновременно покачивая потенциометр для его извлечения. Лучше выполнять с помощью помощника.

Повторите процедуру выпаивания, чтобы выпаять и снять второй потенциометр.

Следующие несколько шагов показывают, как разобрать и выпаять рамку джойстика.

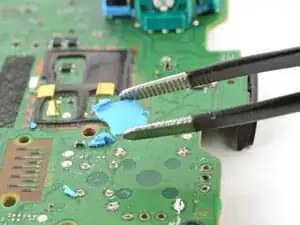

Используйте бокорезы, чтобы отрезать верхние углы рамки джойстика.

Будьте очень осторожны, чтобы не порезаться о острые кромки. Загните острые кромки плоскогубцами.

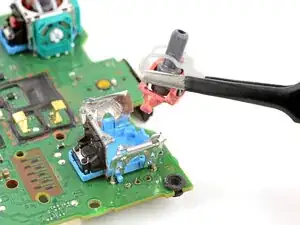

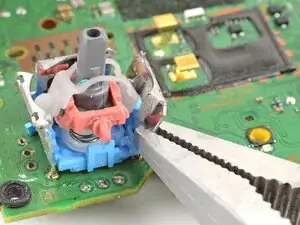

Используйте плоскогубцы, чтобы отогнуть металлическую рамку наружу от модуля.

Удалите пластиковые детали из центра модуля джойстика.

Уберите любые свободные кусочки из модуля джойстика.

Используйте бокорезы, чтобы разрезать верхние секции оставшихся стенок рамки, разделив каждую стенку на две части.

Зафиксируйте материнскую плату так, чтобы паяные соединения были обращены вверх.

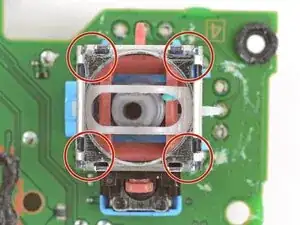

Нагрейте паяное соединение, фиксирующее один из анкеров рамки.

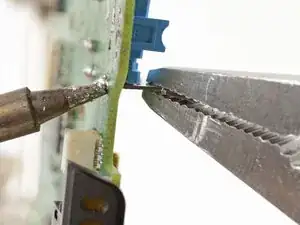

Когда припой расплавится, захватите анкер плоскогубцами и вытащите его из монтажного отверстия.

Если припой плохо плавится, нанесите на наконечник паяльника немного свинцового припоя и попробуйте снова.

Повторите процедуру, чтобы удалить все четыре анкерных соединения.

Подведите плоский конец лопатки под пластиковую основу модуля джойстика.

Медленно подденьте основу, чтобы согнуть и отломить её от материнской платы.

Снимите пластиковую основу.

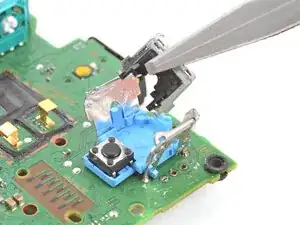

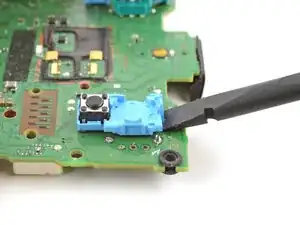

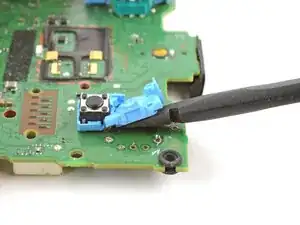

Используйте бокорезы и плоскогубцы, чтобы отломать и убрать остатки пластиковой основы с кнопки.

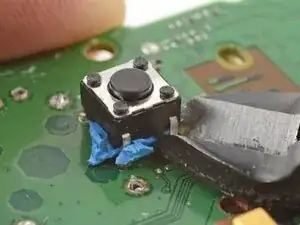

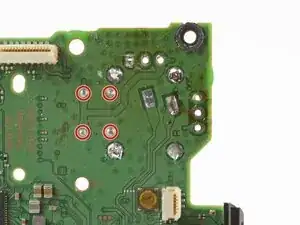

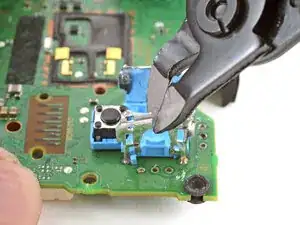

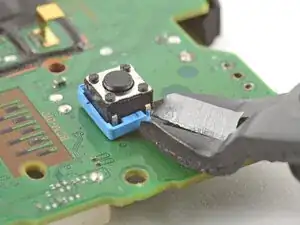

Используйте бокорезы, чтобы отрезать четыре штыря кнопки, фиксирующие её на материнской плате.

Снимите кнопку.

Удалите все оставшиеся пластиковые кусочки.

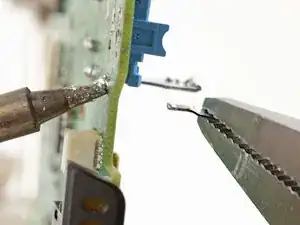

Нагрейте паяное соединение, фиксирующее один из штырей кнопки.

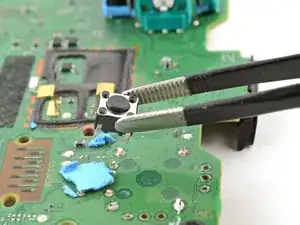

Когда припой расплавится, захватите штырь пинцетом и вытащите его из монтажного отверстия.

Повторите процедуру, чтобы удалить все четыре штыря кнопки.

Зафиксируйте плату так, чтобы иметь доступ к обеим её сторонам.

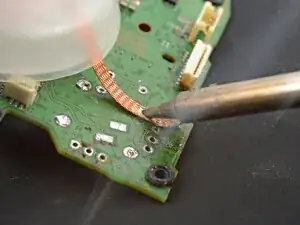

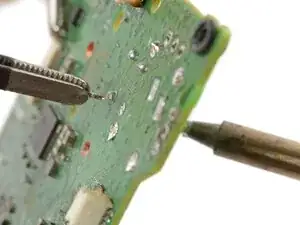

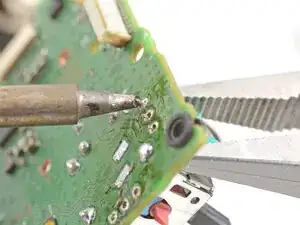

Используйте паяльник, чтобы нагреть одну сторону сквозного отверстия.

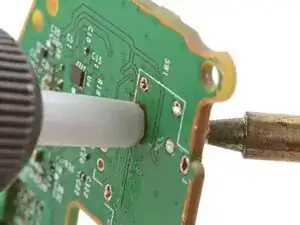

С противоположной стороны сквозного отверстия используйте пистолет для удаления припоя, чтобы всосать оставшийся припой.

Не нагревайте сквозное отверстие непрерывно более 15 секунд за раз, чтобы не повредить контактную площадку.

При необходимости используйте оплетку для удаления оставшегося припоя.

Повторите это для всех сквозных отверстий и с обеих сторон материнской платы.

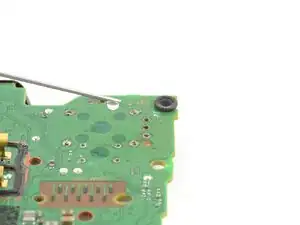

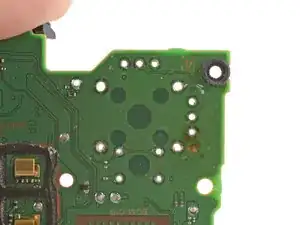

Визуально осмотрите каждое сквозное отверстие и убедитесь, что оно не забито остатками припоя. Если какие‑то отверстия кажутся заблокированными, повторите предыдущий шаг, чтобы очистить засор.

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на верхнюю сторону материнской платы, где будет размещён новый модуль джойстика.

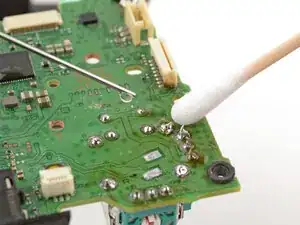

Используйте ватную палочку или мягкую кисть и ткань, чтобы удалить остатки флюса.

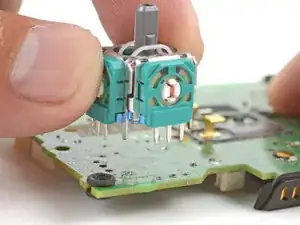

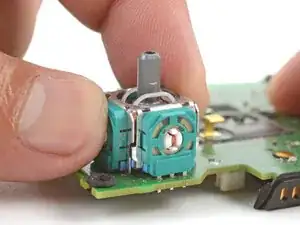

Разместите заменяемый модуль джойстика на материнской плате так, чтобы все выводы прошли через сквозные отверстия.

Аккуратно прижмите джойстик к плате, чтобы модуль был заподлицо с поверхностью платы.

Переверните материнскую плату и зафиксируйте её так, чтобы можно было паять выводы модуля джойстика.

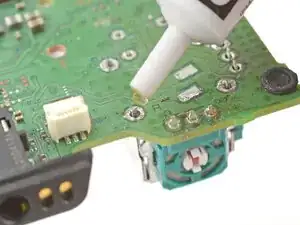

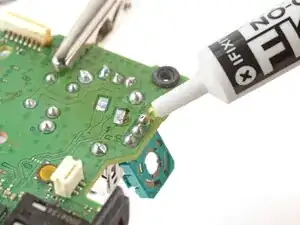

Нанесите флюс на один из крепёжных элементов рамы, чтобы подготовить его к пайке.

Для полного руководства по пайке сквозных контактов следуйте этому руководству.

Припаяйте один из крепёжных элементов рамы к материнской плате.

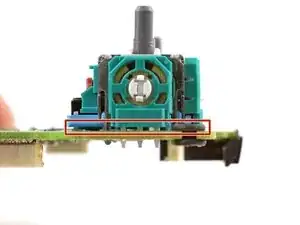

Проверьте, что модуль джойстика по‑прежнему сидит заподлицо сверху материнской платы (как показано). Если это не так, разогрейте припаянный вывод и переставьте модуль.

Припаяйте оставшиеся выводы модуля джойстика (всего 14) к материнской плате. Наносите флюс по ходу пайки, чтобы обеспечить качественные соединения.

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на материнскую плату в местах, где видны остатки флюса.

Используйте ватную палочку или мягкую кисть и ткань, чтобы удалить остатки флюса.

Визуально проверьте выполненную работу:

Убедитесь, что каждое паяное соединение выглядит правильно сформированным.

Убедитесь, что между паяными соединениями нет коротких замыканий.
