Замена накладок джойстиков DualSense v2

Выполните шаги из этого руководства, чтобы заменить накладки джойстиков на контроллере Sony DualSense.

Примечание: Это руководство предназначено для текущих моделей DualSense с FCC ID, заканчивающихся на А. Проверьте заднюю панель контроллера, чтобы подтвердить модель. Если номер заканчивается на 1, это ранняя версия, и внутренние отличия могут присутствовать. Для ранней версии воспользуйтесь соответствующим руководством.

Шаг 1

Перед началом работы отключите контроллер и отсоедините его от источника питания.

Вставьте разделитель под среднюю вставку в нижнем правом углу контроллера, чтобы открыть защёлки, фиксирующие её в корпусе.

Шаг 2

Перемещайте разделитель вдоль нижнего правого края средней вставки, чтобы открыть защёлки, фиксирующие её в корпусе.

Шаг 3

Вставьте разделитель под среднюю вставку в нижнем левом углу контроллера, чтобы открыть защёлки, фиксирующие её в корпусе.

Шаг 4

Перемещайте разделитель вдоль нижнего левого края средней вставки, чтобы открыть защёлки, фиксирующие её в корпусе.

Шаг 5

Поднимите нижний край средней вставки пальцами, чтобы освободить оставшиеся защёлки.

Снимите среднюю вставку, перекинув её через джойстики.

При сборке установите среднюю вставку на место и нажмите по всем краям, чтобы защёлки зафиксировали её на контроллере.

Шаг 6

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Прикройте кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Шаг 7

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Прикройте кнопку большим пальцем, чтобы она не вылетела по комнате.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Шаг 8

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть два винта длиной 6,5 мм, крепящих нижние углы нижней части корпуса.

Шаг 9

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть два винта длиной 6,5 мм, расположенные за кнопками L1 и R1.

Шаг 10

Используйте острый конец лопатки, чтобы отсоединить два фиксатора с обеих сторон разъёма для гарнитуры.

Шаг 11

Аккуратно потяните заднюю часть корпуса руками, чтобы снять её с контроллера.

При сборке убедитесь, что красные и чёрные провода вибромоторов не зажаты между передней и задней частью корпуса.

Шаг 12

Поднимите аккумулятор из кронштейна и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не нагружайте кабели аккумулятора.

Шаг 13

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода, чтобы отключить аккумулятор.

Шаг 14

Снимите аккумулятор.

Шаг 15

Используйте острый конец лопатки, чтобы вынуть нижний микрофон из кронштейна рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона установлен в кронштейн.

Шаг 16

Удерживайте язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Шаг 17

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть винт длиной 6,5 мм, крепящий кронштейн аккумулятора.

Шаг 18

Снимите кронштейн аккумулятора с материнской платы.

Шаг 19

Захватите кабель сборки правого триггера пинцетом или пальцами и отключите его от материнской платы.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

Пока не извлекайте шлейф полностью.

Шаг 20

Захватите кабель сборки правого триггера пинцетом или пальцами и отключите его от сборки триггера.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера шлейф может мешать снятию материнской платы. В таком случае отключите кабель от сборки триггера.

Шаг 21

Захватите кабель сборки левого триггера пинцетом или пальцами и отключите его от материнской платы.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

Пока не извлекайте шлейф полностью.

Шаг 22

Захватите кабель сборки левого триггера пинцетом или пальцами и отключите его от сборки триггера.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

В зависимости от модели контроллера шлейф может мешать снятию материнской платы. В таком случае отключите кабель от сборки триггера.

Шаг 23

Отключите верхний микрофон от материнской платы, используя пинцет или пальцы.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

Если Вы не меняете этот микрофон, не снимайте его с рамы.

Шаг 24

Отключите шлейф тачпада от материнской платы, используя пинцет или пальцы.

Используйте язычок для отключения кабеля. Не тяните за сам кабель.

Шаг 25

Аккуратно протяните джойстики через переднюю часть корпуса и извлеките материнскую плату.

Не создавайте нагрузку на четыре припаянных провода, соединяющих материнскую плату с вибромоторами.

Шаг 26

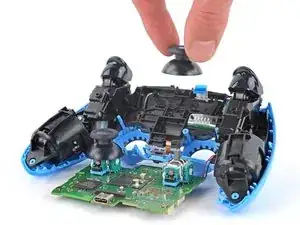

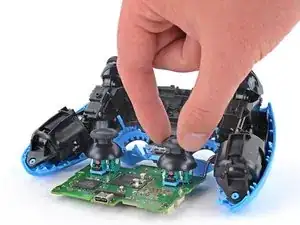

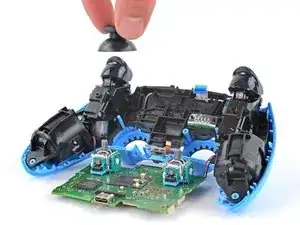

Потяните чехлы джойстиков прямо вверх, чтобы снять их с модулей.

Заключение

Чтобы собрать устройство, следуйте инструкциям в обратном порядке.

Сдайте электронные отходы в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.

Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовое устранение неисправностей или обратитесь за помощью в наше сообщество Answers.
