Замена адаптивного курка контроллера DualSense v2

Отключите контроллер от питания и выключите его перед началом работ.

Вставьте разделительный инструмент под среднюю накладку в правом нижнем углу контроллера, чтобы отсоединить защёлки, фиксирующие её на корпусе.

Перемещайте разделительный инструмент вдоль нижнего правого края средней накладки, чтобы отсоединить защёлки, фиксирующие её на корпусе.

Вставьте разделительный инструмент под среднюю накладку в левом нижнем углу контроллера, чтобы отсоединить защёлки, фиксирующие её на корпусе.

Перемещайте разделительный инструмент вдоль левого нижнего края средней накладки, чтобы отсоединить защёлки, фиксирующие её на корпусе.

Используйте пальцы, чтобы поднять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку вверх, перепрыгнув через джойстики, чтобы снять её.

При сборке установите среднюю накладку на место и прижмите по всем краям, чтобы защёлки закрепились на контроллере.

Вставьте плоский конец лопатки в зазор над кнопкой L1.

Накройте кнопку большим пальцем, чтобы не дать ей вылететь в помещение.

Подденьте лопаткой вверх, чтобы снять кнопку L1.

Вставьте плоский конец лопатки в зазор над кнопкой R1.

Накройте кнопку большим пальцем, чтобы не дать ей вылететь в помещение.

Подденьте лопаткой вверх, чтобы снять кнопку R1.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, фиксирующих нижние углы нижнего корпуса.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6,5 мм, находящихся за кнопками L1 и R1.

Используйте острую кромку лопатки, чтобы отщёлкнуть два фиксатора по бокам разъёма для гарнитуры.

Аккуратно потяните заднюю часть корпуса вверх, чтобы снять её с контроллера.

При сборке убедитесь, что провода красного и чёрного вибромоторов не зажаты между передней и задней частью корпуса.

Поднимите аккумулятор из крепления и сдвиньте его вправо для лучшего доступа к разъёму аккумулятора.

Не нагружайте кабели аккумулятора.

Используйте пинцет или пальцы, чтобы отключить аккумулятор от материнской платы.

Не тяните за провода, чтобы отключить аккумулятор.

Снимите аккумулятор.

Используйте острый конец лопатки, чтобы извлечь нижний микрофон из крепления рядом с аккумулятором.

При сборке убедитесь, что конец ленточного кабеля микрофона вставлен в крепление.

Возьмитесь за язычок ленточного кабеля нижнего микрофона пальцами или пинцетом и отсоедините его от материнской платы.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 6,5 мм, фиксирующий крепление аккумулятора.

Поднимите крепление аккумулятора с материнской платы.

Захватите кабель сборки правого триггера пинцетом или пальцами и отсоедините его от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Пока не удаляйте шлейф полностью.

Захватите кабель сборки правого триггера пинцетом или пальцами и отсоедините его от сборки триггера.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера шлейф может мешать извлечению материнской платы. В таком случае отсоедините кабель от сборки триггера.

Захватите кабель сборки левого триггера пинцетом или пальцами и отсоедините его от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Пока не удаляйте шлейф полностью.

Захватите кабель сборки левого триггера пинцетом или пальцами и отсоедините его от сборки триггера.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

В зависимости от модели контроллера шлейф может мешать извлечению материнской платы. В таком случае отсоедините кабель от сборки триггера.

Пинцетом или пальцами отсоедините верхний микрофон от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Если Вы не меняете этот микрофон, не извлекайте его из корпуса.

Пинцетом или пальцами отсоедините шлейф сенсорной панели от материнской платы.

Для отсоединения кабеля используйте язычок. Не тяните за сам кабель.

Аккуратно выведите стики сквозь переднюю часть корпуса и извлеките материнскую плату.

Не допускайте перенапряжения четырех припаянных проводов, соединяющих материнскую плату с вибромоторами.

Воспользуйтесь заострённым концом лопатки, чтобы поднять центр световода изнутри контроллера.

Извлеките световод.

Фигурной отвёрткой открутите два винта длиной 6,5 мм, крепящих среднюю рамку к передней части корпуса.

Аккуратно поднимите и извлеките среднюю рамку вместе с материнской платой из передней части корпуса.

Следите за тем, чтобы не повредить провода вибромоторов.

При сборке проденьте шлейф сенсорной панели обратно через прямоугольное отверстие в средней рамке.

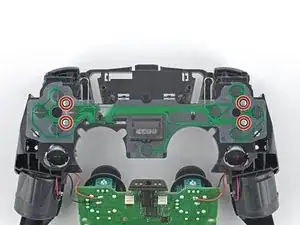

Фигурной отвёрткой открутите четыре винта длиной 6,5 мм, крепящих адаптивные триггеры к средней рамке.

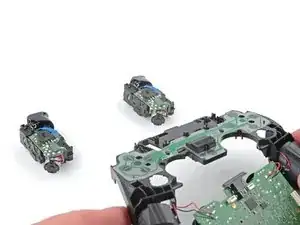

Адаптивные триггеры ослабнут и могут выпасть из средней рамки.

При сборке проверьте правильность выравнивания проводящей мембраны по отверстиям для винтов и направляющим штифтам.

Правильное выравнивание проводящей мембраны необходимо для корректной работы кнопок.

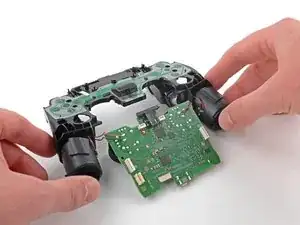

Поднимите среднюю рамку вверх, сняв её с адаптивных триггеров.

Следите за тем, чтобы провода вибромоторов не вышли из разъёмов на материнской плате.
