Замена передней панели контроллера DualSense V5

Отключите контроллер и полностью выключите питание перед началом работы.

Вставьте медиатор под среднюю накладку в нижнем правом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего правого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Вставьте медиатор под среднюю накладку в нижнем левом углу контроллера, чтобы освободить защёлки, фиксирующие её к корпусу.

Проведите медиатором вдоль нижнего левого края средней накладки, чтобы освободить защёлки, фиксирующие её к корпусу.

Используйте пальцы, чтобы приподнять нижний край средней накладки и освободить оставшиеся защёлки.

Поднимите среднюю накладку над джойстиками и снимите её.

Одной рукой держите контроллер, прижмите большим пальцем левый триггер.

Свободной рукой вставьте плоский конец лопатки между кнопками L1 и L2.

Осторожно отожмите лопаткой кнопку L1 от корпуса и снимите её, удерживая палец над кнопкой, чтобы она не выскочила.

Повторите предыдущий шаг, чтобы снять кнопку R1.

Отверткой Phillips отверните два винта 6,4 мм, закрепляющие нижние углы нижней части корпуса.

Отверткой Phillips отверните два винта 6,4 мм за кнопками L1 и R1.

Будьте осторожны при освобождении защёлок задней крышки — они хрупкие и легко ломаются.

Используйте острый конец лопатки, чтобы отжать две защёлки по обеим сторонам разъёма для гарнитуры.

Жёсткие пластиковые защёлки фиксируют левый и правый края задней крышки.

Вставьте плоский конец лопатки между передней и задней оболочками рядом с нижней частью левого края.

Проведите лопаткой вдоль левого края и аккуратно разъедините оболочки, чтобы освободить защёлки.

Повторите предыдущий шаг на правом крае, чтобы освободить его защёлки.

Положите контроллер вниз джойстиками на рабочую поверхность.

Удерживая контроллер пальцами, приподнимите заднюю крышку большим пальцем, чтобы полностью отделить её от корпуса.

Снимите заднюю крышку.

Не пытайтесь полностью извлечь аккумулятор — он всё ещё подключён к контроллеру хрупкими кабелями.

Поверните аккумулятор в стороне от посадочного места, чтобы получить доступ к его разъёму, следя за тем, чтобы не натянуть кабели.

Поддерживайте аккумулятор, чтобы он не упал при следующем шаге.

Используйте пинцет с изогнутыми наконечниками, чтобы крепко зажать короткие стороны разъёма аккумулятора соединителя.

Для более надёжного захвата держите пинцет как можно ближе к разъёму.

Покачивайте разъём из стороны в сторону, чтобы «выйти» его из гнезда и отключить.

Снимите аккумулятор.

Используйте пинцет, чтобы схватить пластиковую вкладку нижнего кабеля микрофона и вытяните её прямо из разъёма, чтобы снять микрофон.

При повторной сборке убедитесь, что у микрофона на месте резиновая прокладка и что направляющая вкладка вставлена в её вырез.

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 6.5 мм, фиксирующий кронштейн батареи.

Снимите кронштейн батареи.

С помощью пинцета захватите жёсткую пластиковую часть шлейфа правого триггера и потяните шлейф прямо из разъёма, чтобы отключить его.

Если возникают трудности, попробуйте захватить пинцетом как можно ближе к шлейфу для лучшего хвата.

Повторите предыдущий шаг, чтобы отключить три других шлейфа, подключенных к плате.

В течение всей оставшейся части ремонта будьте очень осторожны, чтобы не перегружать тонкие провода, прикреплённые к нижнему краю платы. Они легко рвутся, что потребует пайки для ремонта.

Используйте пальцы, чтобы аккуратно протолкнуть джойстики через вырезы в корпусе, чтобы отделить плату.

Осторожно переверните плату вниз, чтобы джойстики оказались сверху.

Динамик может либо держаться на плате, либо находиться в своём углублении между вырезами для джойстиков.

Удалите динамик пальцами или пинцетом.

При повторной сборке поместите динамик в его углубление так, чтобы поролоновая прокладка была слева, а пружинные контакты — справа.

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 6.5 мм, фиксирующие среднюю рамку.

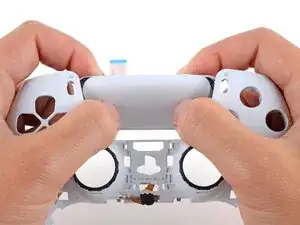

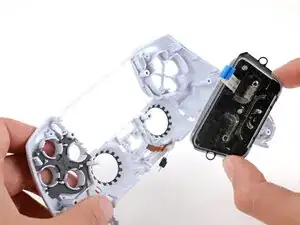

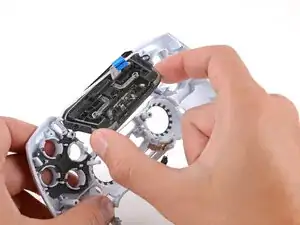

Аккуратно поднимите среднюю рамку и плату вверх и выньте их из передней части корпуса.

С помощью пинцета или пальцев удалите кнопки Options и Create.

С помощью пинцета или пальцев снимите три силиконовые прокладки, покрывающие кнопки Action, PS и Directional.

С помощью пинцета или пальцев снимите кнопки Action, PS и Directional.

В качестве альтернативы можно медленно перевернуть переднюю часть корпуса, чтобы кнопки выпали.

При повторной сборке используйте установочные выступы, чтобы ориентировать каждую кнопку в её углублении — каждая ключится специально под своё место и правильную ориентацию.

Используйте пинцет, чтобы снять кнопку Mute.

При сборке убедитесь, что защёлки кнопки входят обратно в свои вырезы в корпусе.

Нажмите пальцами на переднюю часть тачпада вниз, пока он не отстегнется от корпуса.

Вы должны почувствовать и услышать «щёлчок» в момент отсоединения тачпада.

Откиньте нижнюю часть тачпада вверх и от корпуса, чтобы вынуть его.

При повторной сборке:

Вставьте тачпад через заднюю часть корпуса и защёлкните верхнюю кромку на место.

Убедитесь, что кабель тачпада не зажат между корпусом и тачпадом.

Плотно прижмите нижний край тачпада, убедившись, что круглые установочные штифты защёлкнулись и лежат заподлицо в своих вырезах.

Проверьте передний край тачпада и убедитесь, что тонкая полоска пластика на передней оболочке не зажатa под тачпадом. Если зажата — снимите тачпад и вставьте его заново так, чтобы тонкая полоска была параллельна тачпаду.

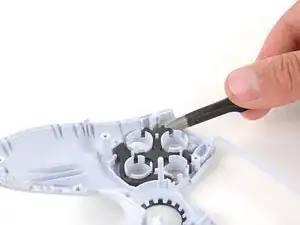

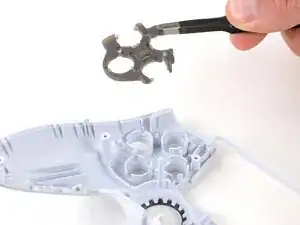

С помощью пинцета снимите силиконовую прокладку вокруг вырезов для кнопок Action.

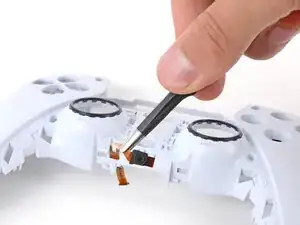

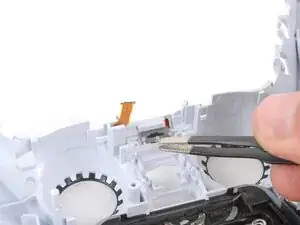

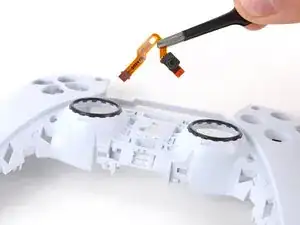

С помощью пинцета снимите микрофон, протянув его кабель через вырез в корпусе.

При сборке убедитесь, что у микрофона есть резиновая прокладка и что установочный выступ входит в свой вырез.

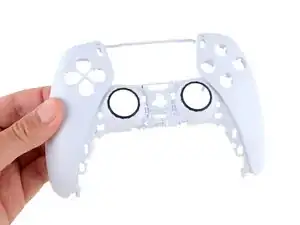

У вас осталась передняя панель.

При сборке выполните перенос всех частей, которые вы сняли с исходной передней панели, на новую.
