Замена тачпада Dell VRC100-R

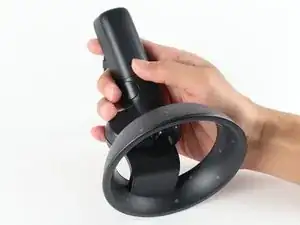

Разместите контроллер так, чтобы чёрное кольцо находилось внизу, а кнопки были направлены от вас.

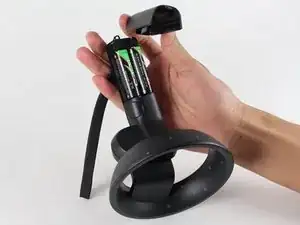

Поместите большой палец на маленькую стрелку на крышке отсека батареек и сильно нажмите вверх.

Сдвиньте крышку и отделите её от контроллера.

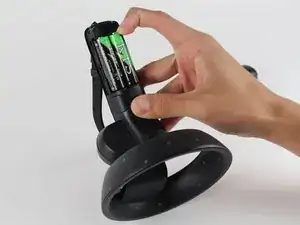

Извлеките правую батарейку, нажав на положительный конец вниз и потянув батарейку к себе.

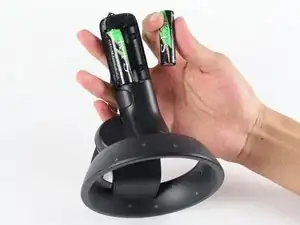

Повторите процедуру для левой батарейки.

Удерживайте джойстик вниз левым большим пальцем, чтобы освободить место для пластикового инструмента.

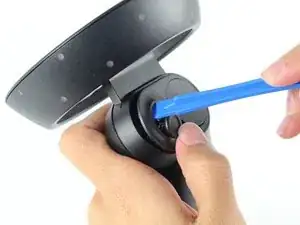

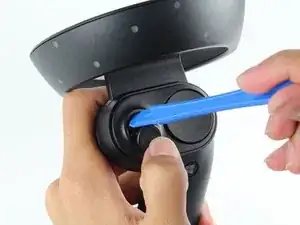

Вставьте пластиковый инструмент в круг над джойстиком и подденьте вверх, чтобы приподнять переднюю панель.

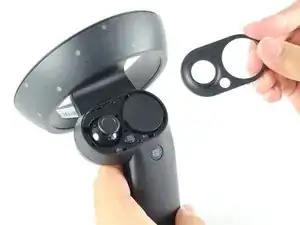

Проведите пластиковым инструментом по периметру, пока не сможете снять переднюю панель.

При поддевании передней панели вы можете услышать щелчок.

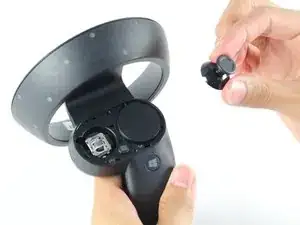

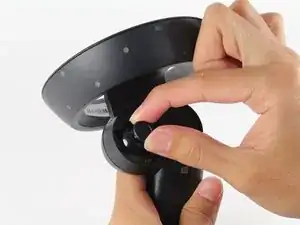

Схватите джойстик и потяните от контроллера, чтобы снять его.

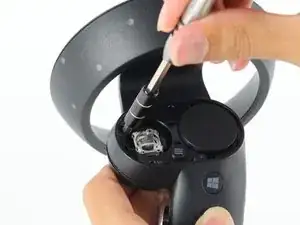

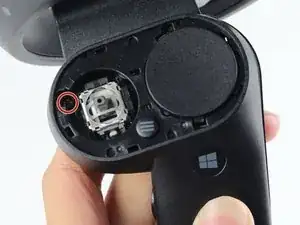

Удалите один винт Phillips #0 длиной 6 мм.

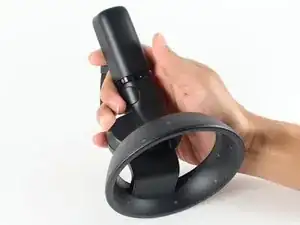

Переверните контроллер и ориентируйте его так, чтобы тонкая сторона была вверху.

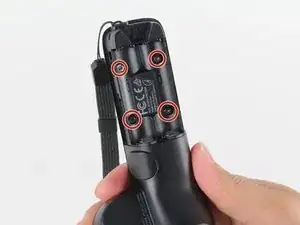

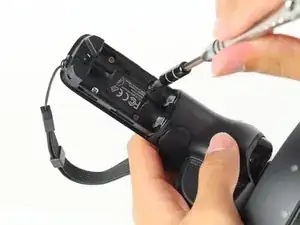

Удалите четыре винта Phillips #0 длиной 4 мм.

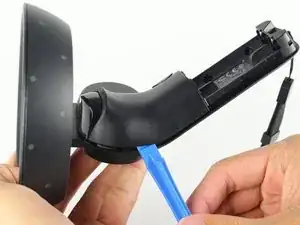

Поверните контроллер на 90 градусов по часовой стрелке и вставьте пластиковый инструмент в зазор задней панели.

Нажмите вниз на конец пластикового инструмента, ближайший к вам, чтобы приподнять панель.

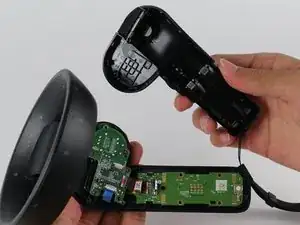

Проведите инструментом по периметру задней панели, пока не сможете снять её.

При отделении задней панели вы можете услышать громкие щелчки.

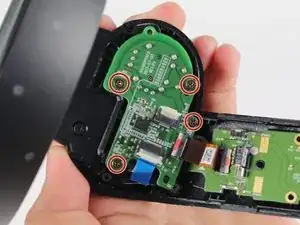

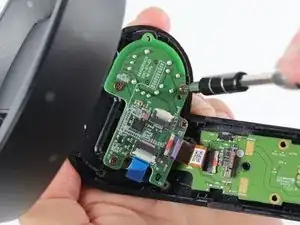

Удалите четыре винта Phillips #0 длиной 4 мм.

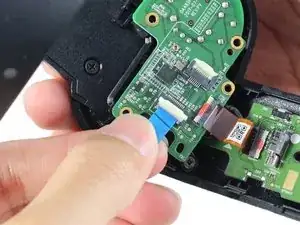

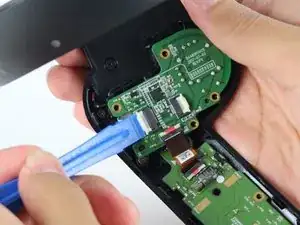

Используйте кончик пластикового инструмента или ноготь, чтобы аккуратно отогнуть белую фиксирующую планку вверх.

Следите, чтобы поднималась только планка, а не сам разъём, так как разъём легко отламывается.

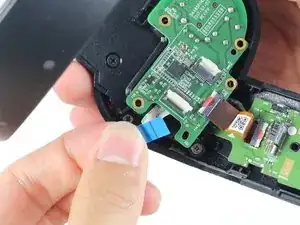

Возьмитесь за синий кабель и потяните от разъёма.

Для повторной установки вставьте синий кабель в разъём и закройте планку по чёрной линии.

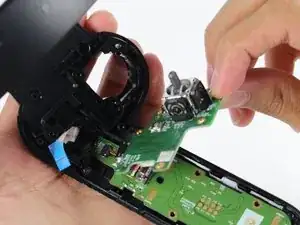

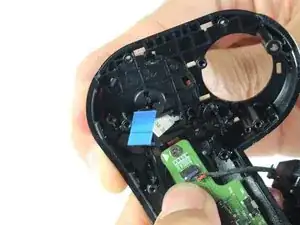

Положите два пальца на периметр дочерней платы и отведите её вниз вдоль оранжевого кабеля.

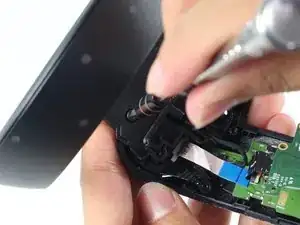

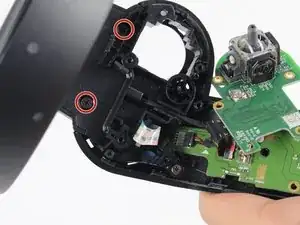

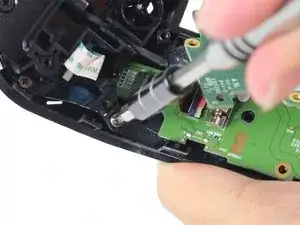

Удалите два чёрных винта Phillips #0 длиной 6 мм.

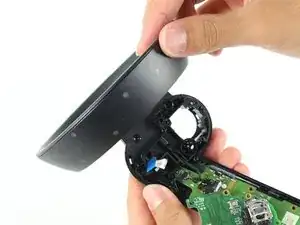

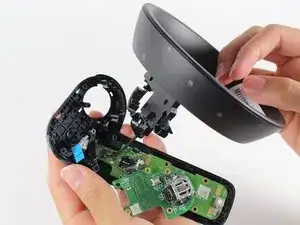

Сожмите чёрное кольцо на верхней части контроллера и потяните к себе, чтобы отсоединить его.

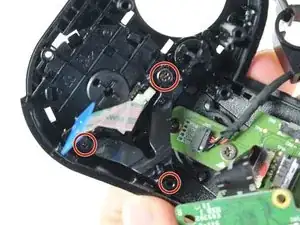

Удалите три винта Phillips #0 длиной 3 мм.

Подденьте пальцем чёрную пластиковую «V» снизу и подденьте, чтобы снять её.

Поместите большой палец на внешнюю кромку тачпада с другой стороны контроллера.

Нажмите к центру круга, чтобы зацепить ногтем край тачпада, затем подденьте и отведите от себя.

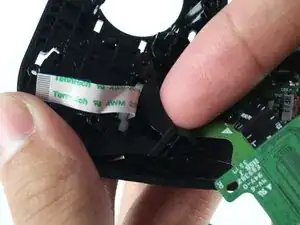

Под тачпадом по периметру видны отстёгивающиеся чёрные язычки.

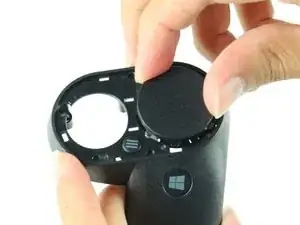

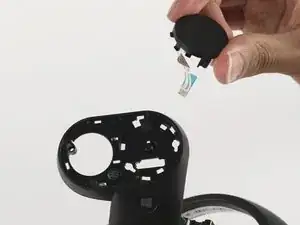

Переверните контроллер и снимите тачпад.
