Замена материнской платы Dell VRC100-R

Ориентируйте контроллер так, чтобы чёрное кольцо было внизу, а кнопки — от вас.

Поместите большой палец на маленькую стрелку на крышке отсека батарей и сильно нажмите вверх.

Сдвиньте крышку и отделите её от контроллера.

Вытащите правую батарейку, нажав на положительный конец вниз и потянув батарейку к себе.

Повторите ту же процедуру для левой батарейки.

Прижмите джойстик левой рукой, чтобы освободить место для пластикового инструмента.

Вставьте пластиковый инструмент в окружность над джойстиком и подденьте вверх, чтобы приподнять переднюю панель.

Проводите инструментом по периметру, пока не сможете снять переднюю панель.

При поддевании передней панели может слышаться щелчок.

Возьмите джойстик и потяните от контроллера, чтобы снять его.

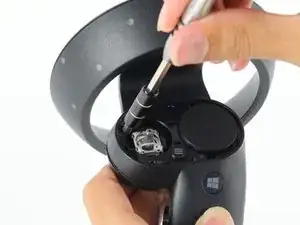

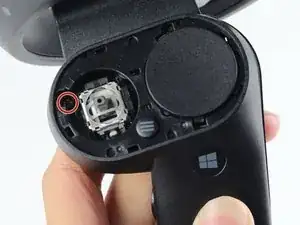

Удалите один винт Phillips №0 длиной 6 мм.

Переверните контроллер и ориентируйте его так, чтобы тонкая сторона была вверху.

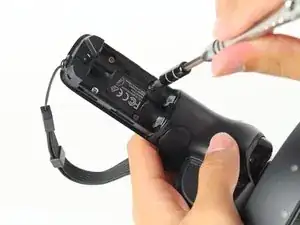

Удалите четыре винта Phillips №0 длиной 4 мм.

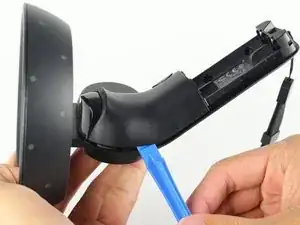

Поверните контроллер на 90 градусов по часовой стрелке и вставьте синий пластиковый инструмент в щель задней панели.

Нажмите вниз на конец инструмента, ближайший к вам, чтобы приподнять панель.

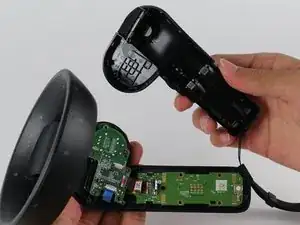

Проводите инструментом по периметру задней панели, пока не сможете её снять.

При отделении задней панели могут раздаваться громкие щелчки.

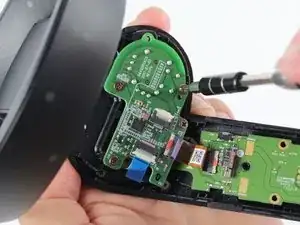

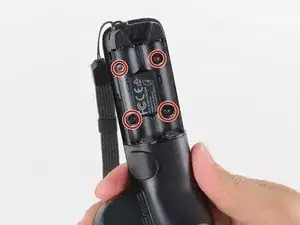

Удалите четыре винта Phillips №0 длиной 4 мм.

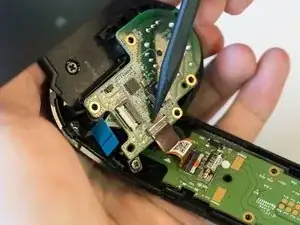

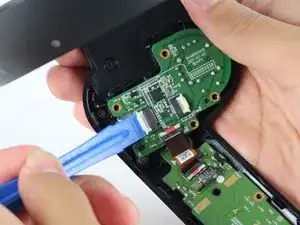

Используйте наконечник синего пластикового инструмента или ноготь, чтобы аккуратно поднять белый фиксирующий язычок.

Поднимайте только язычок, не поднимайте разъём — разъём легко отламывается.

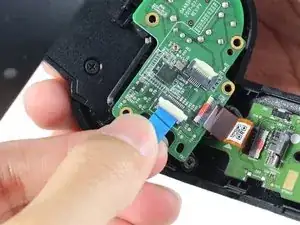

Возьмите синий кабель и потяните его от разъёма.

Для установки вставьте синий кабель в разъём и закройте язычок по чёрной линии.

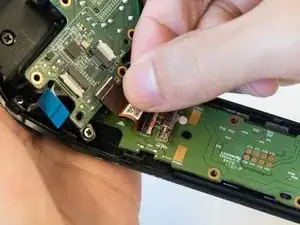

Используйте наконечник лопатки или ноготь, чтобы аккуратно поднять маленький белый язычок, удерживающий оранжевую ленточную шлейф.

Поднимайте только язычок, не поднимайте разъём — разъём легко отламывается.

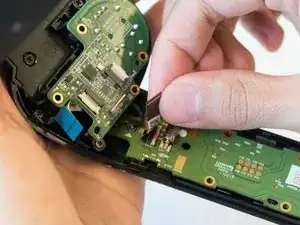

Возьмите оранжевый кабель и потяните его от разъёма.

Для установки вставьте оранжевый кабель в разъём и закройте язычок по белой линии.

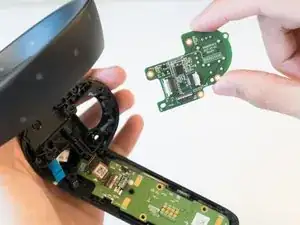

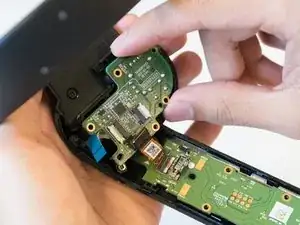

Поместите два пальца по периметру дочерней платы и поднимите её от контроллера.

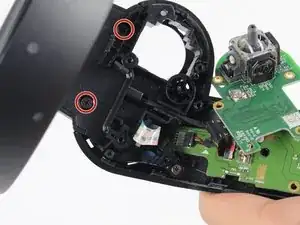

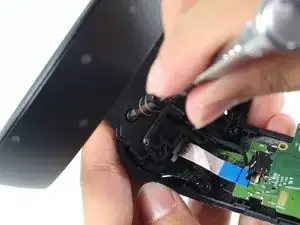

Удалите два чёрных винта Phillips №0 длиной 6 мм.

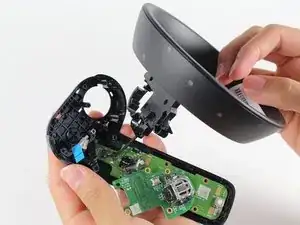

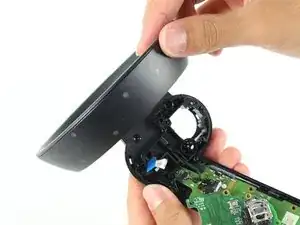

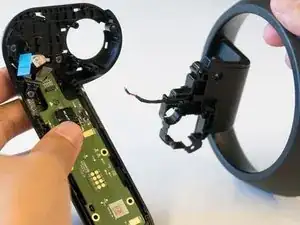

Сожмите чёрное кольцо на верхней части контроллера и потяните к себе, чтобы отключить его.

Кольцо может слегка щёлкнуть при отсоединении от корпуса контроллера.

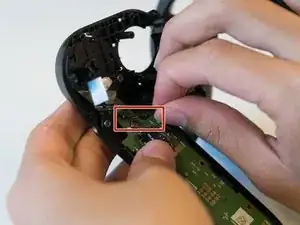

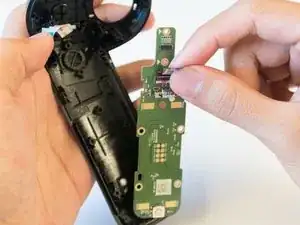

Возьмите чёрный и красный провода, подключённые к материнской плате, и покачивая, вытяните разъём из гнезда.

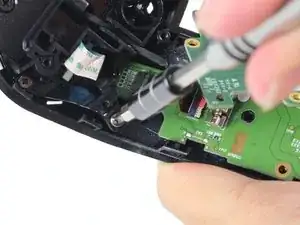

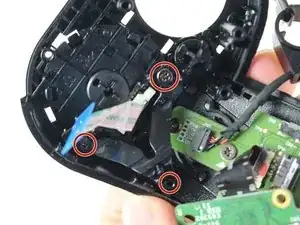

Удалите три винта Phillips №0 длиной 3 мм.

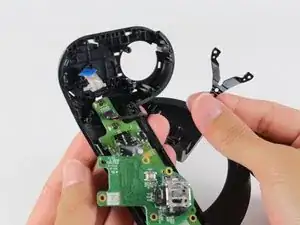

Просуньте палец под чёрный пластиковый «V» и подденьте, чтобы снять его.

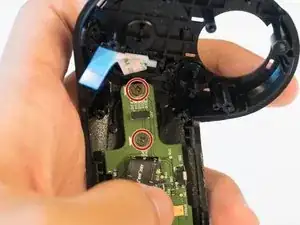

Удалите два винта Phillips №0 длиной 4 мм.

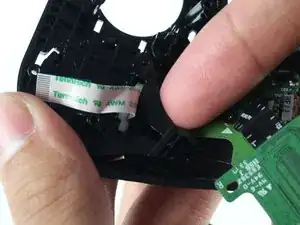

Сожмите оранжевый ленточный кабель и потяните к себе, чтобы извлечь материнскую плату.
