Замена лицевой панели Razer OSVR HDK 1.4 (и других)
С обещанием выпуска лицевой панели LEAP motion и, предположительно, возможностью 3D-печати индивидуальных лицевых панелей (я это где-то читал), я хотел создать руководство по замене лицевой панели.
Важно перед тем, как продолжить: Если вы используете это руководство, вы делаете это на свой страх и риск. Ни в коем случае Mad Hatter VR, LLC или его участники не несут ответственности за любые повреждения или неисправности, вызванные использованием этого руководства.
Шаг 1

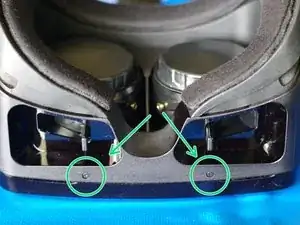

Положите наушники HDK лицом вниз. Удалите два винта Phillips #00 с нижней части.

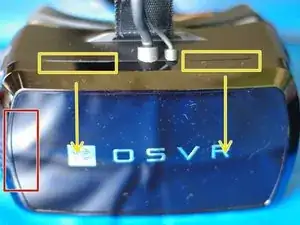

Поверните вертикально и осторожно потяните лицевую панель вперед. (Потягивание вперед и влево поможет избежать напряжения на шлейфах трекинга.) На верхней части есть две выемки, которые помогут в этом. Это магнитная панель, не требует много усилий.

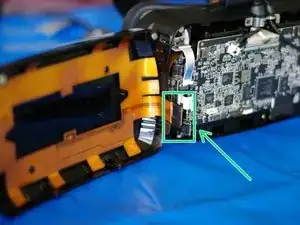

«Знаменитый» разъем лицевой панели находится внутри между платой и лицевой панелью. Я отметил приблизительное местоположение красным здесь, будьте осторожны при открытии, чтобы не тянуть сильно, так как люди утверждали, что он ломается легко, что делает трекинг головы вашего наушника бесполезным, если разъем оторвется. (Если он просто отключился, смотрите ниже, чтобы подключить его снова.)
Шаг 2
Разъем соединен скотчем. Осторожно снимите скотч. Мужская и женская части едва взаимодействуют.
При соединении нового разъема должен быть едва ощутимый щелчок - обязательно собирайте обе половины ровно. Как только это будет сделано, опять заклейте его.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
