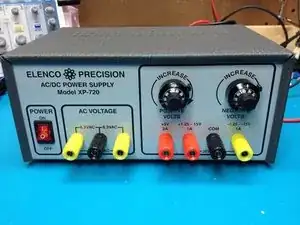

Замена потенциометров регулировки напряжения ELENCO XP-720K

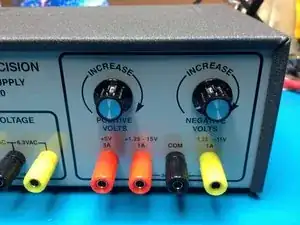

Блок питания работает так, как запланировано, но я обнаружил, что регулируемые потенциометры напряжения очень чувствительны, и даже небольшое движение ручки может вызвать изменение желаемого напряжения. Хотя это не является серьезной проблемой, меня это раздражало, когда нужно было, чтобы положительное и отрицательное напряжения совпадали для проекта.
Новые потенциометры: https://www.amazon.com/dp/B07MQ7R5C7/?co...
Шаг 1
ОТКЛЮЧИТЕ блок питания от внешнего источника питания и отключите все кабели.

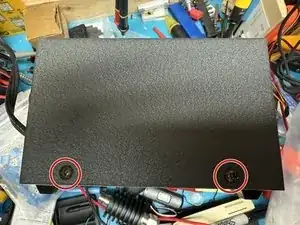

Удалите два винта с головкой Phillips #1 с боковых сторон блока питания.
Сделайте фотографию вашей проводки перед началом, чтобы убедиться, что вы правильно подключите их обратно.

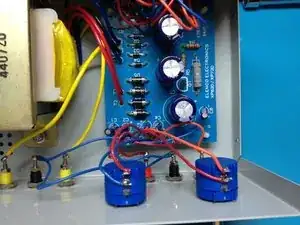

Используя оборудование для удаления пайки, отпаяйте 4 вывода, идущие к двум потенциометрам регулировки напряжения.
Удалите 2 потенциометра и все их крепежные элементы.
Шаг 2
Для исправления проблемы достаточно было заменить стандартные 2K Ом потенциометры для регулировки напряжения на прецизионные потенциометры с 10 оборотами.
Вставьте новые потенциометры на их места.
Припаяйте все четыре провода обратно к каждому выводу.
Установите новые ручки на переднюю панель с 10 оборотами.
Подключите блок питания и проверьте его работу.
Установите крышку обратно с помощью четырех винтов Phillips #1.
Вы завершили.
Заключение
Вы заменяете VR1 и VR2, которые являются потенциометрами регулировки 2K для переменных блоков питания. Смотрите страницу 18 PDF-документа.
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Ссылка на деталь на Amazon: https://www.amazon.com/dp/B07MQ7R5C7/?co...
