Замена линз Dell VRP100

Электроника

Если в вашем гарнитуре Dell VRP100 повреждена, поцарапана или сломана линза, вам обязательно необходимо ее заменить. Этот руководств содержит все шаги, необходимые для замены этих изношенных линз на новые. Вам понадобится металлическая лопатка для некоторых этапов этого руководства.

Шаг 1

Уберите черную поролоновую вставку, аккуратно от peeling.

Снимите переднюю и заднюю вставки с гарнитуры, осторожно от peeling.

Шаг 2

Удалите шесть винтов PH000 длиной 5.5 мм с крышки, поворачивая против часовой стрелки.

Возможно, крышка потребуется вставить внутрь перед установкой винтов.

Шаг 3

Снимите крышку с помощью одного из пластиковых инструментов для открытия, а затем аккуратно извлеките ее из корпуса.

Шаг 4

Удалите шесть винтов PH000 длиной 5.5 мм с крышки, поворачивая против часовой стрелки.

Осторожно снимите сборку линзы и материнской платы из белого корпуса.

Шаг 5

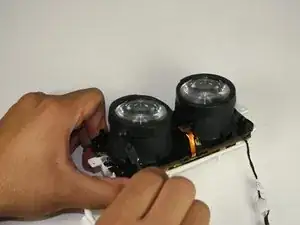

Отделите черную крышку от линзы с помощью металлической лопатки.

Она “щелкнет” на место во время замены.

Шаг 6

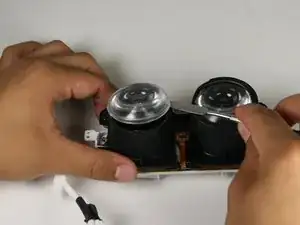

Аккуратно вставьте металлическую лопатку между линзой и корпусом линзы.

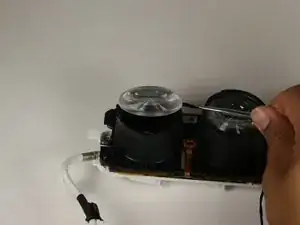

Поворачивайте лопатку вокруг внешней стороны линзы и корпуса линзы, отделяя их.

Линза удерживается на месте с помощью клея, который нужно будет нанести при сборке.

Шаг 7

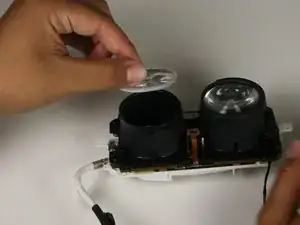

Держа линзу снаружи, аккуратно извлеките ее из корпуса.

Заключение

Перевод руководства с ifixit.com
