Замена экрана Dell VRP100
Внутренний экран следует заменить, если изображение не отображается. Экран может быть повреждён трещинами или царапинами. При повторной сборке гарнитуры действуйте осторожно, чтобы не повредить новый экран.
Шаг 1
Снимите чёрную поролоновую прокладку, медленно отрывая её.
Снимите переднюю и заднюю прокладки с гарнитуры, медленно отрывая их.
Шаг 2
Удалите шесть винтов PH000 длиной 5,5 мм из крышки, вращая против часовой стрелки.
Панель крышки возможно нужно слегка сжать перед вкручиванием винтов.
Шаг 3
Снимите крышку с помощью одного из пластиковых лопаток для вскрытия, затем осторожно потяните её из корпуса.
Шаг 4
Удалите шесть винтов PH000 длиной 5,5 мм из крышки, вращая против часовой стрелки.

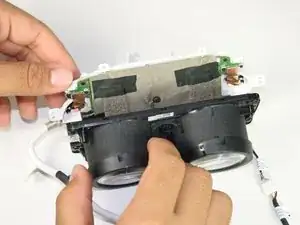

Осторожно извлеките блок линз и материнскую плату из белого корпуса.
Шаг 5
Удалите четыре винта PH000 длиной 2,5 мм, вращая против часовой стрелки.

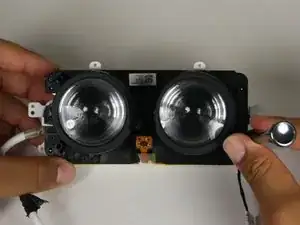

Отделите линзы от панели материнской платы.
Шаг 6

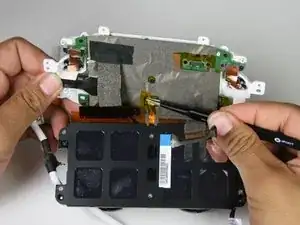

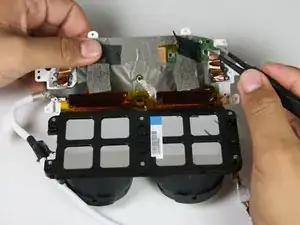

Снимите ленту с помощью тупоконечных пинцетов, чтобы отключить плоский разъём от материнской платы.
Экран приклеен к материнской плате с помощью клея.
Шаг 7

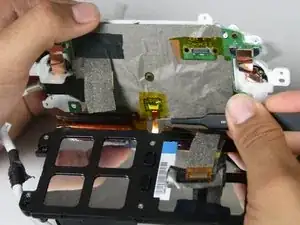

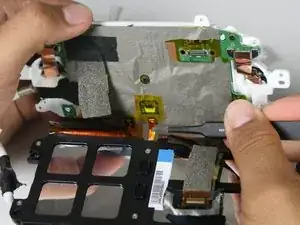

Поднимите жёлтую ленту пинцетом.
Сотрите ленточный кабель, соединяющий экран с материнской платой, пинцетом.
Шаг 8

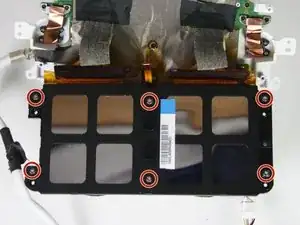

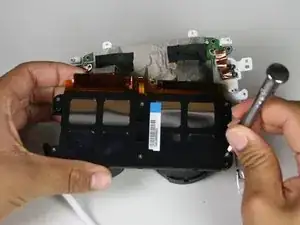

Удалите шесть винтов PH000 длиной 3,4 мм, вращая против часовой стрелки, которые соединяют заднюю панель с экраном.

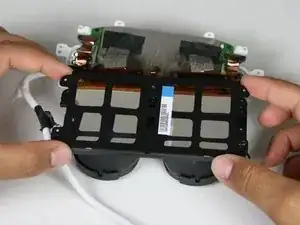

Снимите заднюю панель с экрана, осторожно разъединив их.
Шаг 9

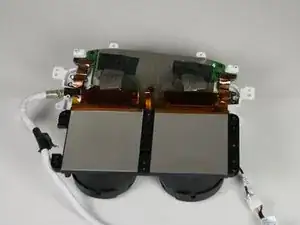

Осторожно отлейте экран обеими руками.
Для снятия экрана может потребоваться пластиковая лопатка для вскрытия.
Возможно, потребуется заново нанести клей при сборке.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
