Замена камеры Dell VRP100

Электроника

Некоторые причины, по которым вы можете захотеть заменить камеру в Dell VRP100, включают дрейф изображения на экране, зависание изображения или проблемы с отслеживанием/калибровкой. Будьте осторожны при снятии камеры, чтобы не поцарапать объектив.

Шаг 1

Удалите черную поролоновую накладку, медленно отдирая ее.

Удалите переднюю и заднюю накладки с гарнитуры, медленно отдирая их.

Шаг 2

Удалите шесть винтов PH000 длиной 5,5 мм с крышки, поворачивая против часовой стрелки.

Перед установкой винтов может потребоваться надавить на панель крышки.

Шаг 3

Снимите крышку с помощью одного из пластиковых инструментов для открывания, а затем аккуратно вытяните ее из корпуса.

Шаг 4

Удалите шесть винтов PH000 длиной 5,5 мм с крышки, поворачивая против часовой стрелки.

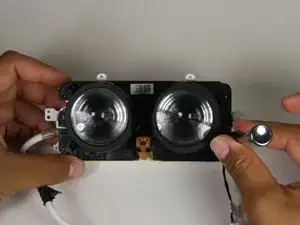

Аккуратно снимите сборку объектива и материнской платы из белого корпуса.

Шаг 5

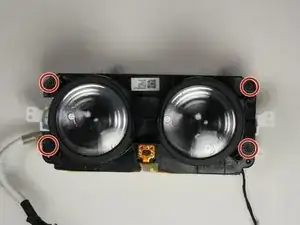

Удалите четыре винта PH000 длиной 2,5 мм, поворачивая против часовой стрелки.

Отделите корпус объектива от панели материнской платы.

Шаг 6

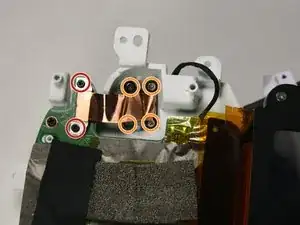

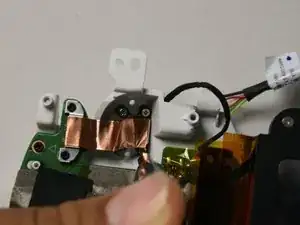

Удалите два винта PH000 длиной 2,5 мм с материнской платы, поворачивая против часовой стрелки.

Удалите четыре винта PH000 длиной 3,9 мм из белого корпуса, поворачивая против часовой стрелки.

Шаг 7

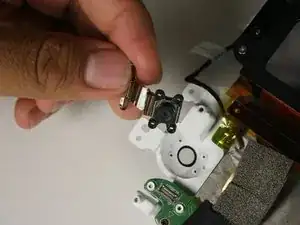

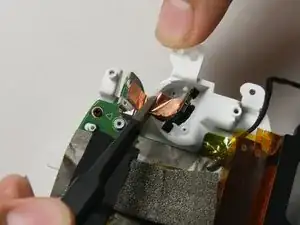

Удалите разъем с плоской верхней частью, поднимая его
