Замена HDMI/USB кабеля Dell VRP100
Этот справочник по замене покажет вам, как заменить HDMI/USB кабель на вашей гарнитуре Dell VRP100. С правильными инструментами это будет быстрая и простая замена.
Шаг 1
Удалите черную пенопластовую вставку, осторожно от peeling away.
Удалите переднюю и заднюю вставки с гарнитуры, осторожно от peeling away.
Шаг 2
Удалите шесть винтов PH000 размером 5.5 мм с крышки, вращая против часовой стрелки.
Крышка может потребовать нажатия перед вставкой винтов.
Шаг 3
Снимите крышку с помощью одного из пластиковых инструментов для открытия, а затем осторожно вытяните ее из корпуса.
Шаг 4
Удалите шесть винтов PH000 размером 5.5 мм с крышки, вращая против часовой стрелки.
Осторожно извлеките сборку линзы и материнской платы из белого корпуса.
Шаг 5

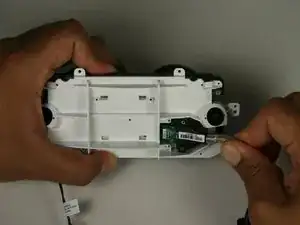

Удалите два винта PH000 размером 3.4 мм с крышки, вращая против часовой стрелки.
Снимите ленту, используя руки или пинцет с тупыми кончиками.
Шаг 6

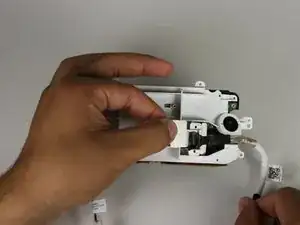

Удалите два винта PH000 размером 5.5 мм с крышки, вращая против часовой стрелки.
Держите HDMI/USB кабель и отсоедините его от разъема.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
