Замена электролитического конденсатора 1000uF 16v в настенном блоке питания (сетевом адаптере)
Настенные источники питания для небольших приборов часто рассматриваются как дёшевые (<10 £) одноразовые предметы, но их иногда легко отремонтировать. У большинства людей есть ящик с такими предметами, оставшимися от вышедших из строя или не нужных приборов, но они часто имеют неправильное напряжение, ток или тип разъёма.
Этот гид показывает, что иногда ремонт заключается в замене конденсатора, взятого из неиспользуемого/ненужного адаптера, так что стоимость равна нулю. Так я отремонтировал свой мини осушитель, используя неисправный блок питания 9V 3A.
Такой небольшой блок питания также известен как «блок питания на стену», «сетевой адаптер», «мощностной адаптер», «AC/DC адаптер» или «блок питания».

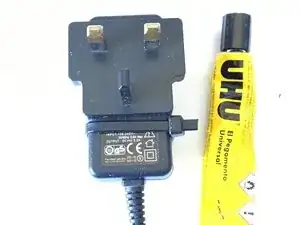

На первом изображении показан отремонтированный AC/DC адаптер, в котором пластиковый корпус был открыт и склеен обратно, и добавлен фиксатор для дополнительной безопасности.

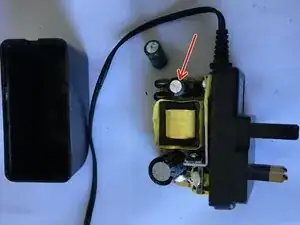

На втором изображении корпус адаптера разъединён пополам, чтобы показать печатную плату (PCB). Печатная плата может быть ориентирована в любом направлении. Чтобы открыть склеенный корпус, поместите адаптер в тиски или подобное устройство и сожмите корпус в разных положениях и с разным давлением, пока не услышите треск клея (лучше носить защитные очки).
Чаще всего корпус трескает вдоль линии склеивания, так что его можно безопасно склеить обратно. Если корпус повреждён, продолжать ремонт небезопасно.
С обнаженной печатной платой найдите электролитический конденсатор, который вздулся или протекает. На изображении это был отдельный зелёный конденсатор, находящийся в указанном стрелкой положении, у которого верхняя часть была вздутой, а в центре видна черная точка течи. Убедитесь, что нет других повреждений, например, обожжённых резисторов, корродированных участков и т. д., если они есть, отмените ремонт.
С помощью паяльника и добавленного припоя извлеките неисправный конденсатор.
Если у вас есть мера емкости или ESR, вы можете подтвердить, что извлечённый конденсатор не соответствует спецификации, например, у меня он показал 53uF вместо 1000uF и 53ом вместо 0.1ом.
Замените извлеченный конденсатор на исправный. Обратите внимание на полярность, негативный вывод на более тёмной стороне, обычно обозначен на PCB. Вы можете взять исправный конденсатор из ненужного адаптера. Убедитесь, что у него такая же емкость и хотя бы то же напряжение, что указано на нём. (Температурный рейтинг, вероятно, такой же.)
Заклейте крышку обратно и, возможно, добавьте фиксатор для дополнительной безопасности. Надеюсь, как и мой, он снова заработает.
Заключение
Замена вздутого электролитического конденсатора в сетевом адаптере позволила восстановить его работоспособность.
