Замена электролитических конденсаторов блока питания Samsung SyncMaster 204T

Неисправность этого монитора проявлялась в нежелании запускаться. Некоторое время он запускался после многократного нажатия на кнопку питания, но затем полностью отказывался работать.

Используйте отвертку, чтобы снять подставку монитора.

Снимите рамку монитора. Я делал это грубой силой, вставляя плоскую отвертку в стык по краю и используя рычаг для отсоединения.

Подключающий кабель к панели кнопок неудобно короткий. Аккуратно снимите разъем с панели и отложите рамку в сторону.

Теперь внутренности монитора можно вынуть из задней части корпуса.

Извините, я не собирался это документировать в то время, поэтому не сделал фотографии!

Снимите металлические детали, чтобы открыть доступ к двум печатным платам.

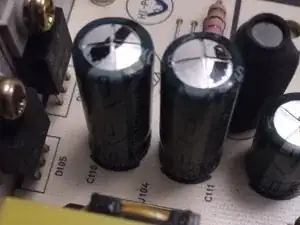

На этом этапе проблема была очевидна. Обратите внимание на выпуклые верхушки этих двух конденсаторов.

Сделайте фото платы блока питания, чтобы запомнить расположение всех винтов и разъемов, затем снимите плату и отсоедините пластиковую изоляционную пластину сзади.

Запомните значения всех электролитических конденсаторов и закажите замену. Для детали 450V 180μF я использовал конденсатор Nichicon, остальные — Panasonic FR. Установите новые детали, аккуратно вставляя их с правильной полярностью, и соберите монитор обратно.
